Produktbeschreibung
Siemens 6AV6545-0BC15-2AX0 ist das SIMATIC HMI Touch Panel TP170B Color für die Maschinen- und Anlagenbedienung. Das 5,7-Zoll-Display arbeitet mit STN-Technik, zeigt 16 Farben und besitzt eine Auflösung von 320 × 240 Pixeln. Die Eingabe erfolgt direkt über den analog-resistiven Touchscreen; numerische, alphanumerische und hexadezimale Bildschirmtastaturen sind im Siemens-Datenblatt ausgewiesen. Für die Hintergrundbeleuchtung nennt Siemens eine mittlere Betriebsdauer von etwa 50.000 Stunden bei 25 °C. Im Gerät arbeitet ein RISC-32-Bit-Prozessor mit 66 MHz. Flash- und RAM-Speicher bilden die Speicherarchitektur; für Anwenderdaten stehen 768 kByte bereit. Ein Steckplatz nimmt eine CompactFlash-Karte auf. Die Projektierung ist mit ProTool/Lite ab Version V5.2 SP2 beziehungsweise mit unterstützten WinCC-flexible-Versionen dokumentiert. Die Uhr ist als synchronisierbare Softwareuhr ohne Batteriebackup ausgeführt. Zur Kommunikationsausstattung gehören optional TTY, zwei RS232-Schnittstellen, einmal RS422 und einmal RS485. Die RS485-Verbindung unterstützt bis zu 12 Mbit/s und dient unter anderem der MPI-/PROFIBUS-DP-Kommunikation. Ein separater RS232-Anschluss ist für Drucker vorgesehen. Die Versorgung erfolgt mit 24 V DC; der Nennstrom beträgt 0,25 A und die typische Leistungsaufnahme 7 W. Bei fachgerechtem Einbau besitzt die Gerätefront Schutzart IP65, die Rückseite IP20. Die zulässige Montage ist vertikal; ohne externe Belüftung nennt Siemens einen maximalen Neigungswinkel von 35 Grad. Die Gehäusefront misst 212 × 156 mm, die Gesamttiefe 45 mm. Das Gewicht ohne Verpackung beträgt 0,7 kg. Die vollständige Bestellnummer 6AV6545-0BC15-2AX0 grenzt die Farbvariante eindeutig vom TP170B BlueMode ab.

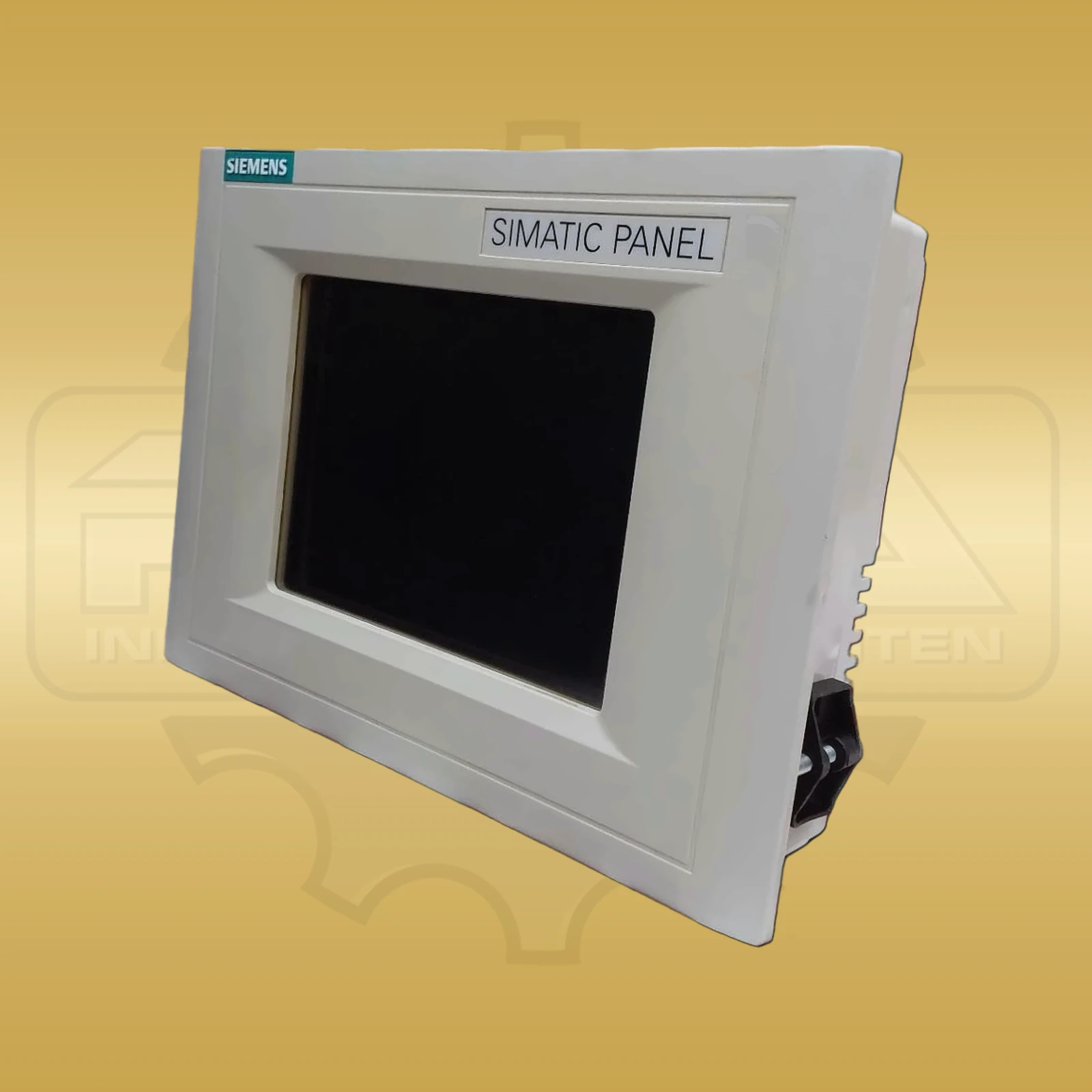

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMATIC HMI TP170B |
| Hersteller-/Bestell-/Identnummer | 6AV6545-0BC15-2AX0 |
| Geräteart | Touch Panel TP170B Color |
| Display | STN-Farbdisplay, 16 Farben |
| Bildschirmdiagonale | 5,7 Zoll |
| Auflösung | 320 × 240 Pixel |
| Bedienung | analog-resistiver Touchscreen |
| Hintergrundbeleuchtung | MTBF ca. 50.000 h bei 25 °C |
| Versorgung und Nennstrom | 24 V DC; 0,25 A |
| Typische Leistungsaufnahme | 7 W |
| Prozessor | RISC 32 Bit, 66 MHz |
| Speichertyp | Flash / RAM |
| Anwenderspeicher | 768 kByte |
| Schnittstellen | TTY optional, 2 × RS232, 1 × RS422, 1 × RS485 |
| RS485-Übertragungsrate | max. 12 Mbit/s |
| Speicherkartensteckplatz | 1 × CompactFlash |
| Schutzart | Front IP65, Rückseite IP20 |
| Abmessungen | 212 × 156 × 45 mm |
| Gewicht | 0,7 kg |
