Siemens 6AV6545-0CC10-0AX0
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

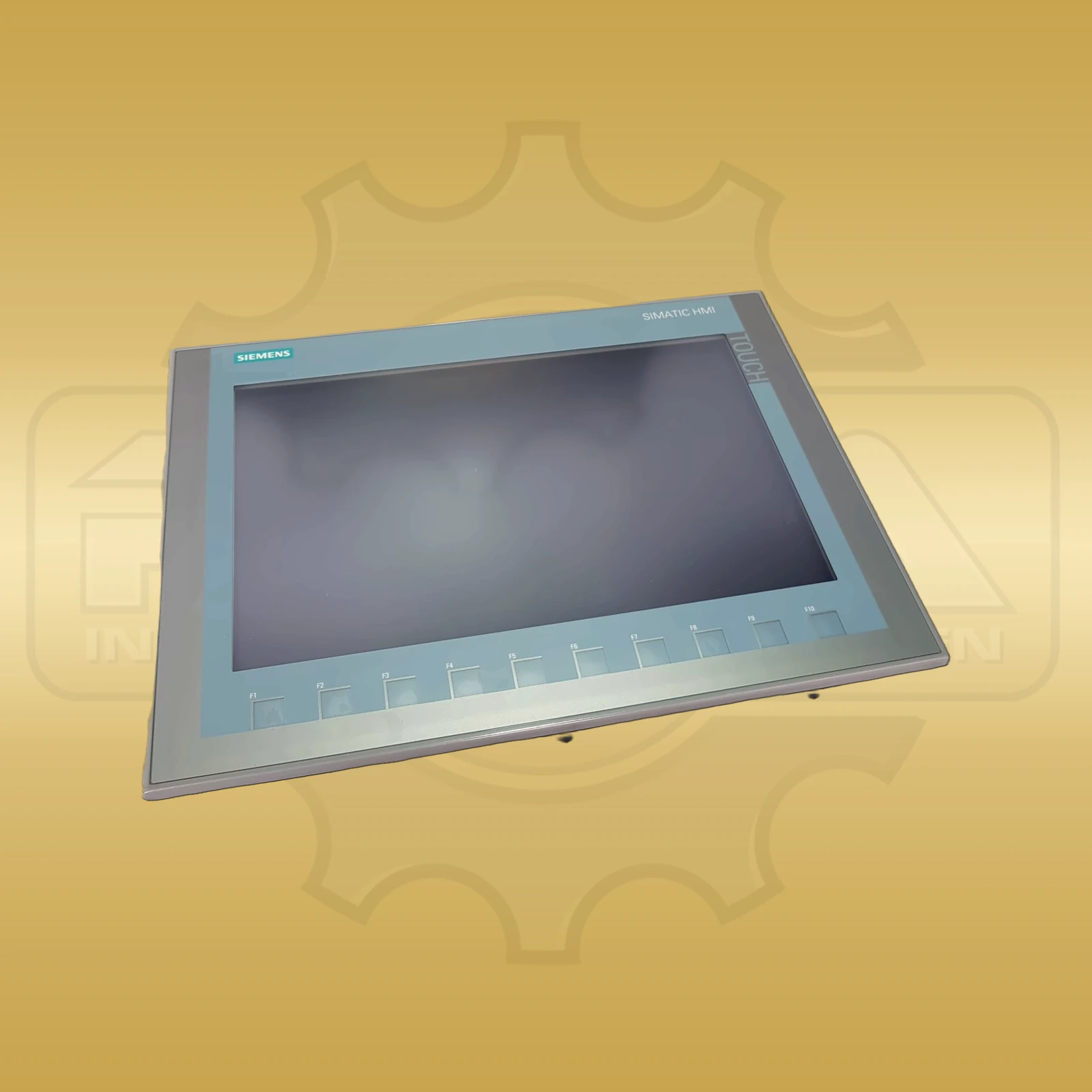

Tasten und ein analog-resistiver Touchscreen bilden die Bedienoberfläche des Siemens 6AV2123-2MB03-0AX0. Das KTP1200 Basic color PN gehört zu den SIMATIC HMI Basic Panels der zweiten Generation und kombiniert zehn Funktionstasten mit einem 12-Zoll-TFT-Breitbilddisplay. Die LED-Hintergrundbeleuchtung unterstützt die Anzeige mit 65.536 Farben; die native Auflösung beträgt 1280 × 800 Pixel. Für die sichtbare Anzeigefläche sind 261,1 × 163,2 mm angegeben. Als Speicher für Anwenderdaten stehen 10 Mbyte zur Verfügung. Die Kommunikation erfolgt über eine Industrial-Ethernet-Schnittstelle mit PROFINET. Im Automatisierungssystem übernimmt das Panel die lokale Bedienung und Visualisierung über PROFINET. Die vollständige Bestellnummer 6AV2123-2MB03-0AX0 kennzeichnet genau diese Geräteausführung innerhalb der KTP1200-Reihe. Die Versorgung erfolgt mit 24 V DC. Der zulässige Spannungsbereich reicht von 19,2 bis 28,8 V DC; die Bemessungsstromaufnahme liegt bei 510 mA. Für die typische Wirkleistungsaufnahme gelten 12,2 W. Diese elektrischen Angaben beziehen sich auf das konkrete Bedienpanel und ergänzen die Display- und Schnittstellendaten. Die Gehäusefront misst 330 mm in der Breite und 245 mm in der Höhe. Mit 54,9 mm Gesamttiefe ergibt sich die dokumentierte Geräteabmessung von 330 × 245 × 54,9 mm. Das Nettogewicht ohne Verpackung beträgt 1,71 kg. Für den Einbau sind außerdem 310 mm Breite und 221 mm Höhe des Montageausschnitts ausgewiesen. Der Einbauausschnitt gehört zur mechanischen Zuordnung dieser konkreten Gerätevariante. Beim Ersatzteilabgleich müssen vollständige Typnummer, PN-Schnittstelle, Displaygröße und Montageausschnitt übereinstimmen. Für die Ersatzteilbeschaffung in der Instandhaltung ist der Abgleich mit der Kennzeichnung der vorhandenen Bestandsanlage maßgeblich. Hersteller, vollständige Typnummer, Bedienkonzept, Anzeigeformat, PROFINET-Anbindung und mechanische Daten grenzen dieses KTP1200 Basic eindeutig innerhalb der SIMATIC-HMI-Familie ab.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMATIC HMI Basic Panels, 2. Generation |
| Hersteller-/Bestell-/Identnummer | 6AV2123-2MB03-0AX0 |
| Gerätetyp | KTP1200 Basic color PN |
| Display | TFT-Breitbilddisplay mit LED-Hintergrundbeleuchtung |
| Bildschirmdiagonale | 12 Zoll |
| Anzeigefläche | 261,1 × 163,2 mm |
| Auflösung | 1280 × 800 Pixel |
| Farben | 65.536 |
| Bedienung | Tasten- und analog-resistive Touchbedienung |
| Funktionstasten | 10 |
| Versorgungsspannung | 24 V DC; zulässig 19,2 bis 28,8 V DC |
| Bemessungsstromaufnahme | 510 mA |
| Wirkleistungsaufnahme | typisch 12,2 W |
| Anwenderspeicher | 10 Mbyte |
| Schnittstelle | 1 × Industrial Ethernet mit PROFINET |
| Abmessungen | 330 × 245 × 54,9 mm (B × H × T) |
| Gewicht | 1,71 kg netto |
Ähnliche Artikel
Zum Shop
Siemens 6AV6644-0AA01-2AX0
1.230,00 €
Siemens 6AV2128-3KB06-0AX0
Preis auf Anfrage
Siemens 6AV2124-0JC01-0AX0
1.010,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Anzeige und Bedienung besitzt der Siemens 6AV2123-2MB03-0AX0?
Das KTP1200 Basic color PN kombiniert zehn Funktionstasten mit einem analog-resistiven Touchscreen. Das 12-Zoll-TFT stellt 1280 × 800 Pixel und 65.536 Farben dar.
Welche Versorgung, Abmessungen und welches Nettogewicht gelten?
Die Versorgung beträgt 24 V DC bei einem zulässigen Bereich von 19,2 bis 28,8 V DC. Das Gerät misst 330 × 245 × 54,9 mm und wiegt 1,71 kg netto.
