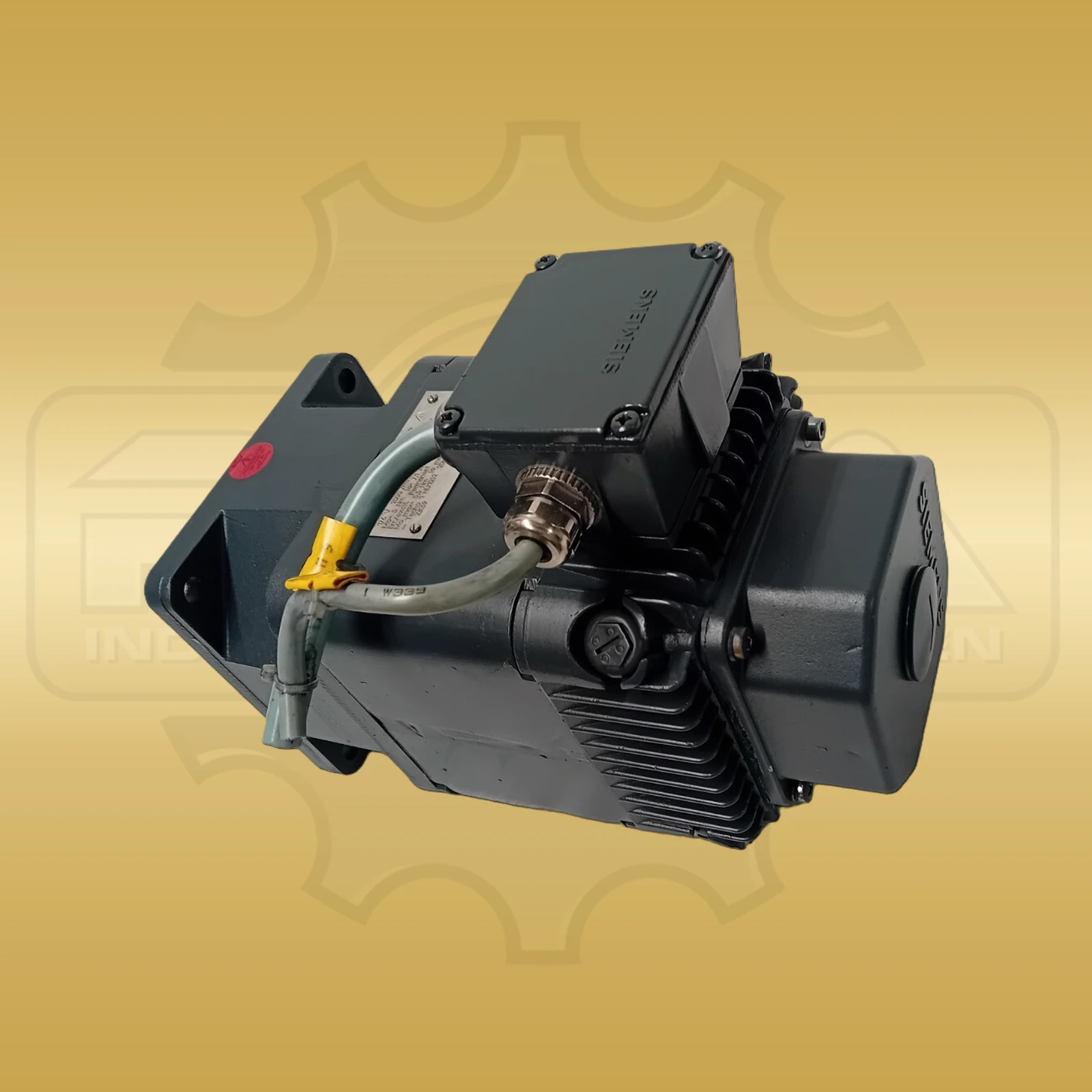

1HU3 Kurzmotore Permanenterregter Gleichstrom-Servomotor

Siemens 1HU3071-0AC01-Z

690,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Lieferbar · Versand in ca. 3–5 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Mit 5,0 Nm Stillstandsdrehmoment ordnet sich der Siemens 1HU3071-0AC01-Z in die permanentmagneterregten Gleichstrom-Servomotoren der 1HU3-Kurzmotorreihe ein. Die Ausführung 1HU3 071-0AC01 arbeitet bei einer Bemessungsdrehzahl von 2.000 min⁻¹ mit 176 V Ankerspannung und 7,1 A Stillstandsstrom. Für kurzzeitige Belastung sind 57 A Spitzenstrom und 5,5 Nm Maximaldrehmoment angegeben. Das Trägheitsmoment beträgt 0,0028 kg·m²; die mechanische, elektrische und thermische Zeitkonstante liegen bei 7,6 ms, 6,4 ms und 90 min. Diese Werte beschreiben das dynamische Verhalten des Motors im geregelten Vorschubantrieb, ohne eine konkrete Maschinenzuordnung festzulegen.

Der selbstgekühlte Kurzläufer ist mit Schutzart IP54 ausgeführt. Sein Ankerkreis besitzt bei 20 °C einen Widerstand von 1,62 Ω und eine Induktivität von 10,3 mH. Die Drehmomentkonstante beträgt 0,772 Nm/A, die Spannungskonstante 81 V·min·10⁻³. Hinzu kommen Beschleunigungswerte von 7.140 rad/s² und theoretisch maximal 9.010 rad/s². Der Grundmotor misst 206 mm in der Länge und ist für die Bauformen IM B5, IM V1 und IM V3 bemaßt; der Flanschdurchmesser beträgt 200 mm, der Zentrierbund 130 mm und der Gehäusedurchmesser 142 mm.

Die Masse beträgt 14 kg. Für die eindeutige Unterscheidung innerhalb der 1HU3-Reihe sind die vollständige Kennung mit der Ausprägung 0AC01-Z, die 2.000-min⁻¹-Wicklung und die Baugröße 071 maßgeblich. Angebauter Tachogenerator oder Impulsgeber verändern die Gesamtlänge gegenüber dem Grundmotor; die Grundabmessungen bleiben daher separat ausgewiesen.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe 1HU3 Kurzmotore
Hersteller-/Bestell-/Identnummer 1HU3071-0AC01-Z
Geräteart Permanenterregter Gleichstrom-Servomotor

Leistungsdaten

Stillstandsdrehmoment 5,0 Nm
Stillstandsstrom 7,1 A
Spitzenstrom 57 A
Ankerspannung 176 V
Bemessungsdrehzahl 2.000 min⁻¹
Maximaldrehmoment 5,5 Nm

Einbau und Umgebung

Kühlart Selbstgekühlt
Schutzart IP54

Maße und Gewicht

Abmessungen Grundlänge 206 mm; Flansch-Ø 200 mm; Zentrierbund-Ø 130 mm; Gehäuse-Ø 142 mm
Gewicht 14 kg

Weitere Angaben

Trägheitsmoment 0,0028 kg·m²
Ankerkreiswiderstand 1,62 Ω bei 20 °C
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 1HU3071-0AC01-Z

Kontakt aufnehmen
Welche elektrischen Kerndaten hat Siemens 1HU3071-0AC01-Z?

Für die Katalogausführung 1HU3 071-0AC01 sind 176 V Ankerspannung, 7,1 A Stillstandsstrom, 57 A Spitzenstrom und 2.000 min⁻¹ Bemessungsdrehzahl angegeben.

Welche Grundabmessungen gelten für den 1HU3-071-Kurzmotor?

Das Siemens-Maßblatt nennt 206 mm Grundlänge, 200 mm Flanschdurchmesser, 130 mm Zentrierbund und 142 mm Gehäusedurchmesser. Anbaugeber können die Gesamtlänge erhöhen.
