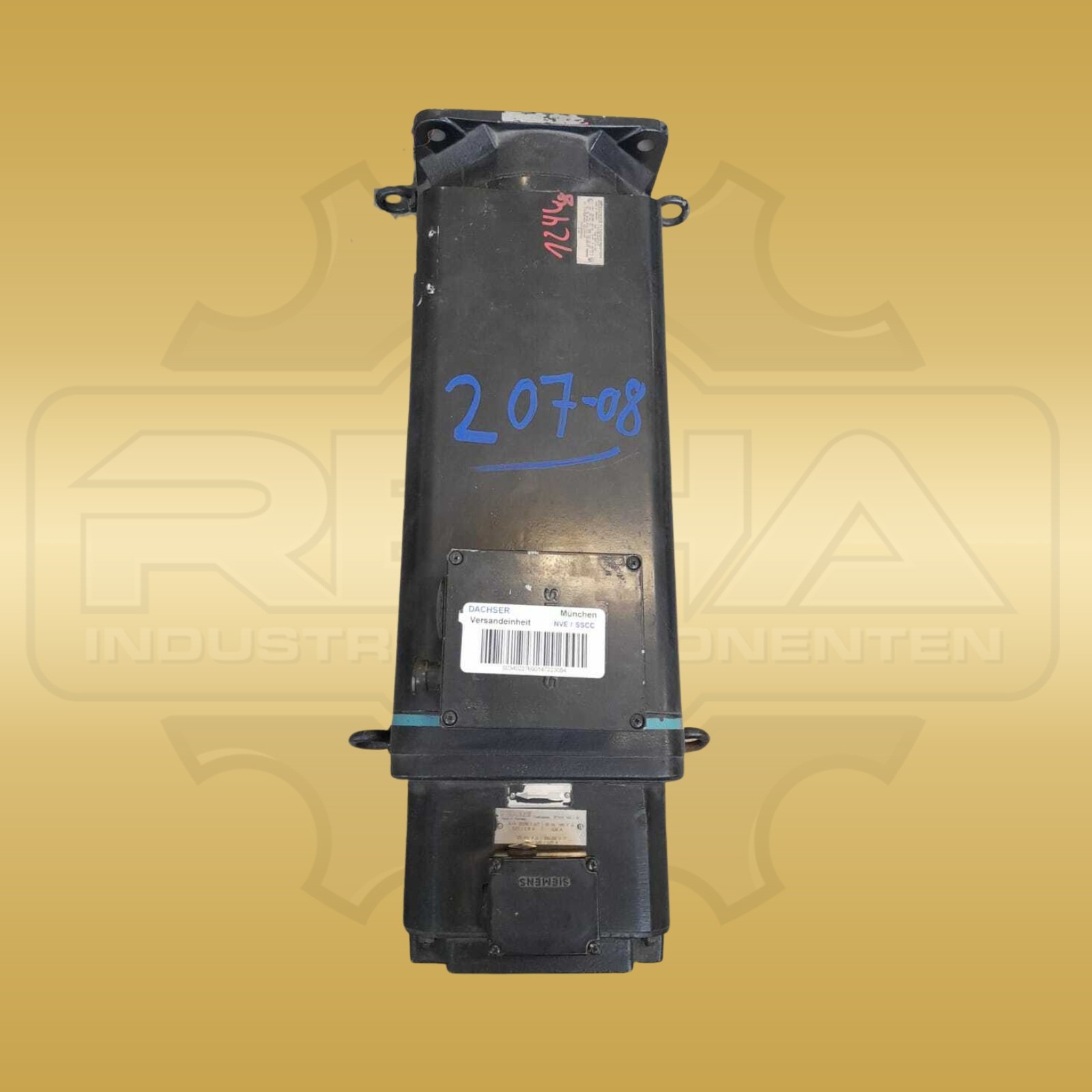

1FT5 Permanenterregter Drehstrom-Synchronservomotor

Siemens 1FT5138-0SA71-2-Z

5.870,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Ihr Ansprechpartner: Nico Hartung

Jetzt telefonisch erreichbarGerade nicht erreichbar · Rückruf möglich

Brauchen Sie das Teil eilig oder mehrere Stück? Rufen Sie mich gerne an oder schreiben Sie mir – ich prüfe Verfügbarkeit und Versand für Sie.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

1.200 min⁻¹ bilden den Nennpunkt des Siemens 1FT5138-0SA71-2-Z; die Maximaldrehzahl liegt bei 1.900 min⁻¹. Der permanenterregte Drehstrom-Synchronservomotor gehört zur fremdbelüfteten 1FT5-Baugröße 132 und ist für einen Zwischenkreis von 600 V spezifiziert. Bei 100 K sind 170 Nm Nenndrehmoment und 67 A Nennstrom angegeben. Das Stillstandsdrehmoment beträgt 140 Nm bei 60 K beziehungsweise 185 Nm bei 100 K, die zugehörigen Stillstandsströme 52 und 69 A. Als Grenzwerte weist die Baureihentabelle 420 Nm Maximaldrehmoment und 194 A Maximalstrom aus.

Die Drehmomentkonstante beträgt 2,70 Nm/A; für eine Phase sind 0,11 Ω Wicklungswiderstand und 3,2 mH Drehfeldinduktivität genannt. Zur Rückführung kombiniert der Motor einen integrierten Analogie-Tachogenerator mit magnetischer Rotorlageerfassung. Seine Fremdbelüftung ergänzt die Bauform IM B5, der auch IM V1 und IM V3 zugeordnet sind. Die zylindrische Welle besitzt Passfedernut und Passfeder, Toleranzfeld k6 sowie Vollkeilwuchtung. Das Rotorträgheitsmoment ohne Bremse beträgt 0,0905 kgm²; die thermische Zeitkonstante liegt bei 100 Minuten.

Für die kraftbelüftete 1FT5138-Ausführung zeigt die Maßzeichnung 764 mm Baulänge, einen quadratischen Flansch von 260 × 260 mm, 250 mm Flanschdurchmesser sowie eine Welle mit 48 mm Durchmesser und 82 mm Länge. Aus den dokumentierten Massen der Ausführungen mit und ohne Bremse ergibt sich ein konservativ angesetztes Gewicht von ca. 155 kg.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe Siemens 1FT5
Hersteller-/Bestell-/Identnummer 1FT5138-0SA71-2-Z

Leistungsdaten

Zwischenkreisspannung 600 V
Nenndrehzahl 1.200 min⁻¹
Nenndrehmoment 170 Nm bei 100 K
Nennstrom 67 A
Stillstandsdrehmoment 140 Nm bei 60 K; 185 Nm bei 100 K
Stillstandsstrom 52 A bei 60 K; 69 A bei 100 K
Maximaldrehzahl 1.900 min⁻¹
Drehmomentkonstante 2,70 Nm/A

Schnittstellen

Gebersystem Analogie-Tachogenerator mit magnetischer Rotorlageerfassung

Einbau und Umgebung

Bauform IM B5; zugeordnet auch IM V1 und IM V3
Kühlart Fremdbelüftet

Maße und Gewicht

Baugröße 1FT5138, Achshöhe 132 mm
Abmessungen 764 × 260 × 260 mm (L × B × H); Flansch Ø 250 mm; Welle Ø 48 × 82 mm
Gewicht ca. 155 kg

Weitere Angaben

Motortyp Permanenterregter Drehstrom-Synchronservomotor
Maximalwerte 420 Nm; 194 A
Rotorträgheitsmoment 0,0905 kgm² ohne Bremse
