Produktbeschreibung
Der Siemens 1FT5064-0AG01-2-Z gehört zur Motorenreihe 1FT5 und ist als permanenterregter AC-Servomotor für drehzahl- und lagegeregelte Antriebsachsen aufgebaut. Die dokumentierte Ausführung nutzt eine Zwischenkreisspannung von 210 V und eine Bemessungsdrehzahl von 4000 U/min. Das Stillstandsmoment beträgt 5,5 Nm bei einer Wicklungsübertemperatur von 100 K. Die technischen Angaben ordnen den Motor innerhalb der kompakten 1FT5064-Baugröße ein. Die Rückführung erfolgt über Tachogenerator und Rotorlagegeber; Motorleistung und Signalsystem werden getrennt über Klemmenkasten beziehungsweise Signalstecker angeschlossen. Die selbstgekühlte Bauweise benötigt kein angebautes Fremdlüfteraggregat. Für das Gehäuse ist Schutzart IP64 dokumentiert. Die mechanische Ausführung folgt der Flanschbauform IM B5 und kann entsprechend der Siemens-Dokumentation auch in den Einbaulagen IM V1 und IM V3 angeordnet werden. Die Baugröße besitzt eine Achshöhe von 63 mm, eine Welle mit 19 mm Durchmesser und eine Flanschzentrierung von 95 mm. Das zugehörige Siemens-Maßblatt weist für den 1FT5064 eine Baulänge von 275 mm sowie eine quadratische Flanschkontur von 115 × 115 mm aus. Für die mechanische Gegenprüfung sind damit konkrete Maße dokumentiert. Elektrische Kennwerte, Rückführung und Anschlusslage bilden zusätzliche Identitätsmerkmale. Der Zusatz „-Z“ kennzeichnet eine auftragsbezogene Sonderausführung; konkrete Optionsmerkmale sind daraus ohne vollständige Zusatzcodes nicht abzuleiten. Die komplette Bestellnummer, alle Zusatzkennzeichnungen auf dem Typenschild, Wellen- und Flanschmaße, Anschlusslage sowie das Rückführungssystem bilden gemeinsam die Identität der benötigten Motorvariante. So bleibt die Zuordnung auf die tatsächlich benötigte vollständige Ausführung innerhalb dieser 1FT5-Motorenreihe begrenzt.

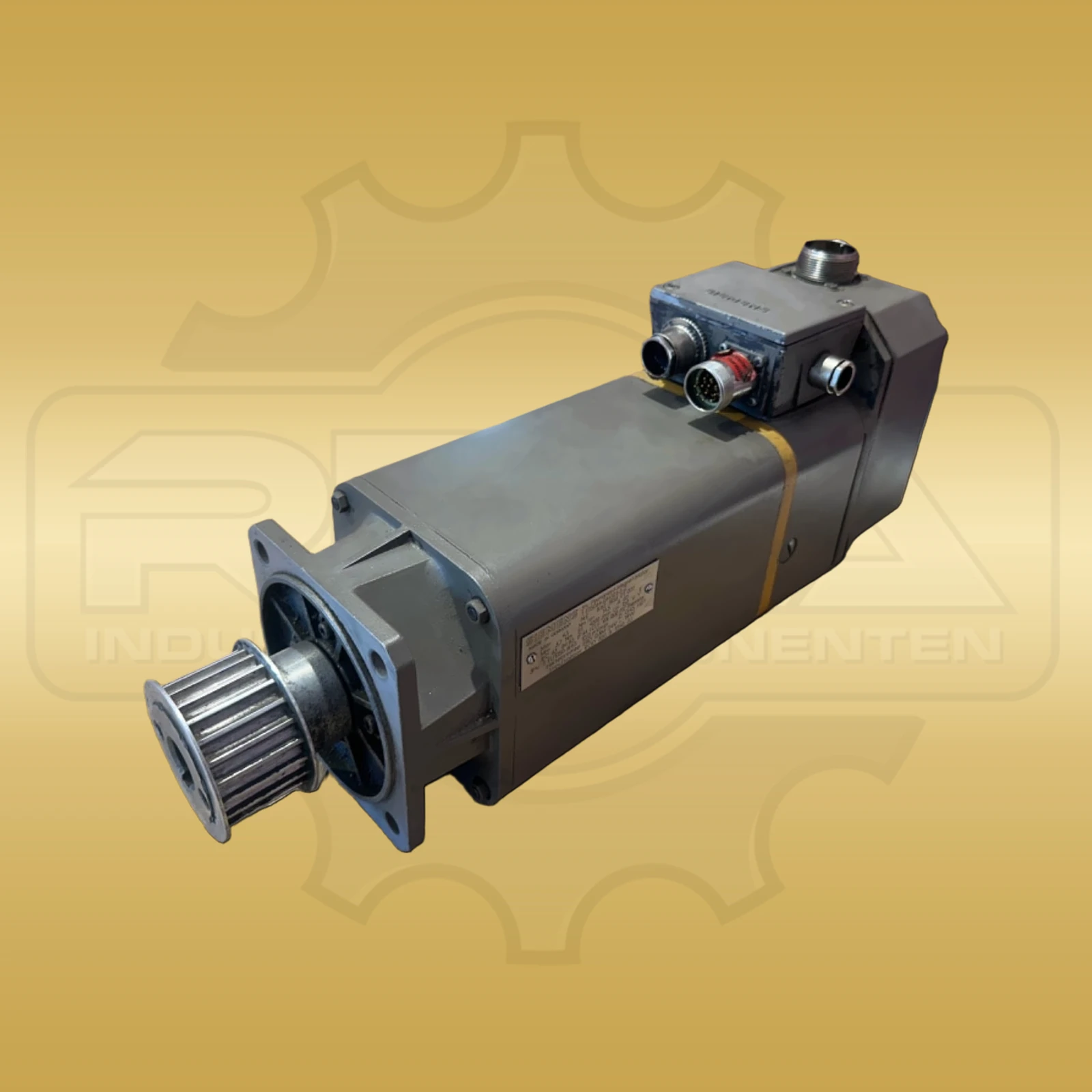

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | 1FT5 |
| Hersteller-/Bestell-/Identnummer | 1FT5064-0AG01-2-Z |
| Geräteart | AC-Servomotor |
| Motorprinzip | permanenterregter Synchron-Servomotor |
| Zwischenkreisspannung | 210 V DC |
| Bemessungsdrehzahl | 4000 U/min |
| Stillstandsmoment | 5,5 Nm bei 100 K |
| Kühlart | Selbstkühlung, nicht fremdbelüftet |
| Schutzart | IP64 |
| Bauform | IM B5 (IM V1, IM V3) |
| Rückführung | Tachogenerator und Rotorlagegeber |
| Anschlussausführung | Klemmenkasten und Signalstecker |
| Achshöhe | 63 mm |
| Flanschzentrierung | Ø 95 mm |
| Wellendurchmesser | 19 mm |
| Abmessungen | 115 × 115 × 275 mm |
| Gewicht | ca. 10 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Siemens 1FK6063-6AF71-1EB0
1.500,00 €
Beispielbild Siemens 1FK6083-6AF21-1TB9-Z
1.090,00 €
Beispielbild ABB 3HAC026254-001
250,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Angaben sind beim Abgleich des Siemens 1FT5064-0AG01-2-Z besonders wichtig?
Maßgeblich sind die vollständige Bestellnummer einschließlich aller Z-Zusatzkennzeichnungen auf dem Typenschild, die Anschlussausführung, das Rückführungssystem sowie Wellen-, Flansch- und Einbaumaße. Die Kennzeichnung -Z allein beschreibt die konkrete Sonderausstattung nicht vollständig.
Welche mechanischen Grunddaten hat der 1FT5064-0AG01-2-Z?
Das Siemens-Maßblatt ordnet den 1FT5064 der Achshöhe 63 mm zu. Dokumentiert sind eine Flanschkontur von 115 × 115 mm, 275 mm Baulänge, 95 mm Flanschzentrierung und 19 mm Wellendurchmesser.
