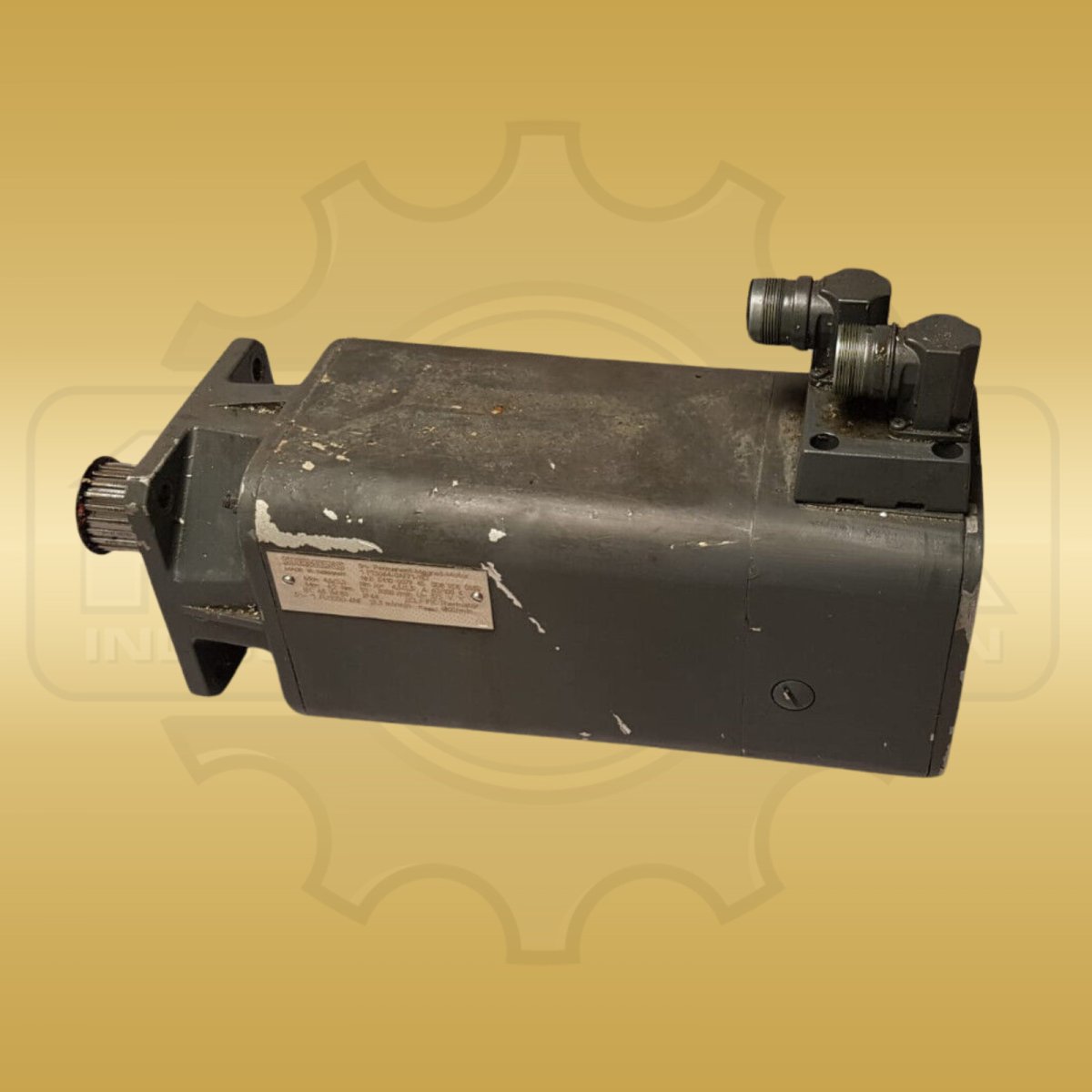

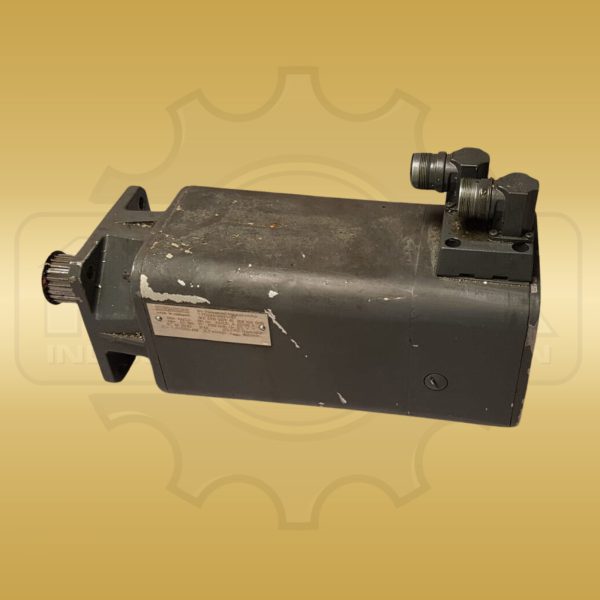

Siemens 1FT5064-0AF71-1
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Innerhalb der 1FT5-Reihe ordnet Siemens die Baugröße 1FT5064 den permanentmagneterregten AC-Servomotoren zu. Die AF71-Wicklung arbeitet mit 600 V DC Zwischenkreisspannung und erreicht 3000 U/min Nenndrehzahl. Ihr Nenndrehmoment beträgt 4,3 Nm bei 100 K, der Nennstrom 4,2 A. Das Stillstandsdrehmoment beträgt 5,5 Nm; die dokumentierten Maximalwerte liegen bei 4800 U/min und 22 Nm. Der Motor ist natürlich gekühlt und besitzt Schutzart IP64. Die Bauform IM B5 sowie die Einbaulagen IM V1 und IM V3 sind angegeben. Tachogenerator und Rotorlagegeber bilden das Rückführungssystem. Leistungs- und Signalstecker sind getrennt ausgeführt. Baugröße 63 und Baulänge 4 kennzeichnen die mechanische Grundausführung. Die vorhandene Kurzkennung endet nach der Ausführungsziffer und belegt die Bremsvariante nicht eindeutig; deshalb wird beim Gewicht konservativ der höhere Katalogwert angesetzt und ausdrücklich als Schätzung markiert. Die Einbaulänge beträgt 281 mm, das Wellenende ist 40 mm lang. Daraus folgt eine äußere Gesamtlänge von 321 mm. Der Flanschbereich misst maximal 138 mm in der Breite, der Anschlussaufbau führt zu 152,5 mm Gesamthöhe. Die vollständige Motorkontur lautet damit 321 × 138 × 152,5 mm, ohne angeschlossene Leitungen. Weitere Zeichnungswerte sind 63 mm Wellenhöhe, 95 mm Zentrierdurchmesser und 19 mm Wellendurchmesser. Die Kataloggewichte betragen 8,5 kg ohne und 9,5 kg mit Haltebremse. Für Transport und Handhabung wird daher ca. 9,5 kg verwendet.

Siemens 1FT5064-0AF71-1 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Siemens
Produktreihe 1FT5
Hersteller-/Bestell-/Identnummer 1FT5064-0AF71-1
Geräteart AC-Servomotor
Motorfunktion Vorschubantrieb / Feed-Drive-Motor
Zwischenkreisspannung 600 V DC
Stillstandsdrehmoment 5,5 Nm bei 100 K
Nenndrehzahl 3000 U/min
Schutzart IP64
Kühlart natürliche Kühlung
Feedback Tachogenerator und Rotorlagegeber
Baugröße 63
Baulänge 4
Bauform IM B5, auch IM V1 / IM V3
Anschlussart Leistungs- und Signalstecker
Nenndrehmoment 4,3 Nm (100 K)
Nennstrom 4,2 A
Maximaldrehzahl 4800 U/min
Abmessungen 321 × 138 × 152,5 mm (L × B × H; Motorkontur einschließlich 40-mm-Wellenende und Anschlussaufbau, ohne Leitungen)
Gewicht ca. 9,5 kg (konservativ; Katalogwerte 8,5 kg ohne / 9,5 kg mit Haltebremse)
