Siemens 1FT5046-0AH01-1

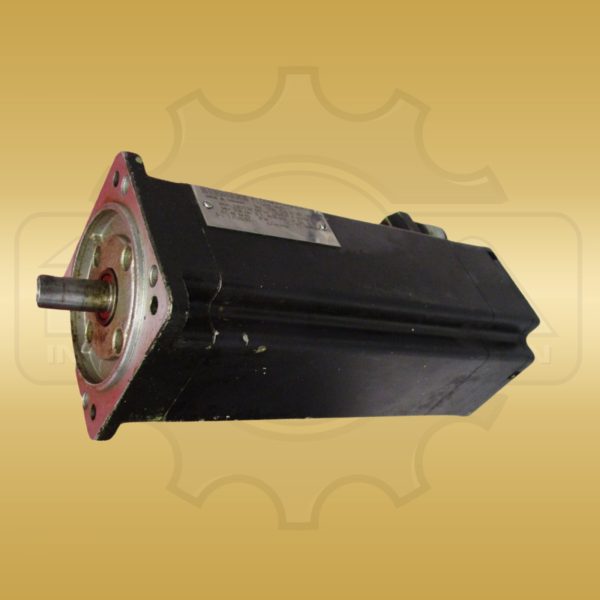

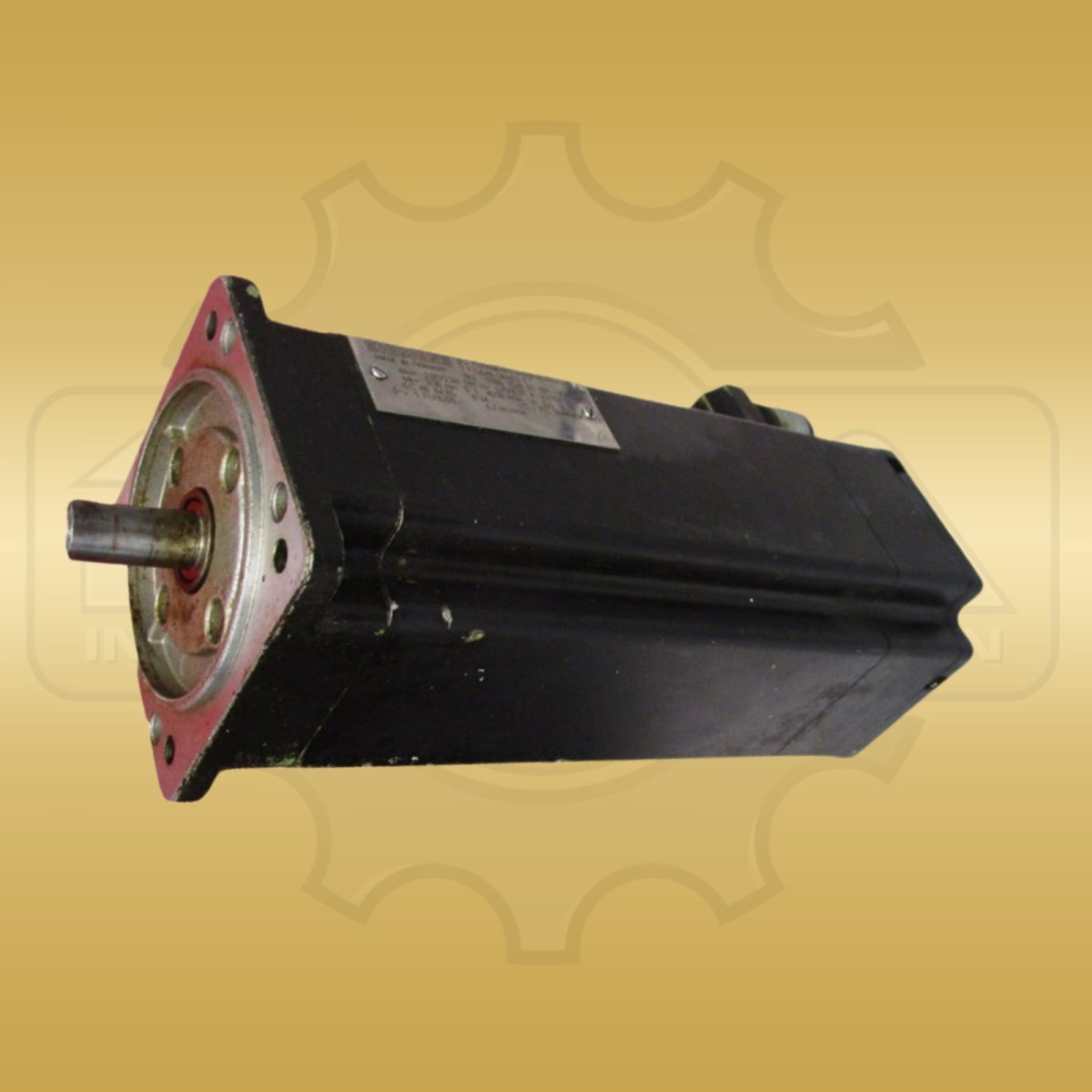

Siemens 1FT5046-0AH01-1 ist ein kompakter AC-Servomotor aus der 1FT5-Familie und gehört in Anwendungen, in denen ein vorhandener Siemens-Servo exakt nach Drehzahl, Rückführung und Anschlussausführung ersetzt werden muss. Die recherchierten Daten nennen eine 210-V-DC-Zwischenkreisauslegung, 3,7 Nm Drehmoment und eine Nenndrehzahl von 4500 rpm. Für die thermische Auslegung ist 100 K angegeben, die Kühlung erfolgt als Luftkühlung. Die Rückführung besteht aus Tachogenerator und Wellenend-Positionsgeber; genau diese Kombination muss zur vorhandenen Regelung und zum eingesetzten Antriebsgerät passen. Mechanisch ist der Siemens 1FT5046-0AH01-1 mit Schutzart IP64 und Bauform IM B5 beschrieben, einschließlich der Einbaulagen IM V1 und IM V3. Power- und Signalstecker sind Teil der Ausführung, daher müssen vorhandene Motorleitung, Feedback-Leitung und Steckerabgang vor dem Einbau geprüft werden. Mit 4500 rpm ist der Motor für dynamische Achsen relevant, bei denen Drehzahlreserve und Feedback-Signal entscheidend sind. Zusätzlich sollten Kupplung, Flanschbild, Wellenform und mechanische Anschläge kontrolliert werden, damit die Achse nicht nur elektrisch, sondern auch mechanisch zum Ersatzmotor passt. Gerade bei 1FT5-Bestandsachsen entscheidet die Kombination aus Geber, Steckerabgang und Montageposition über die Austauschbarkeit. Käufer sollten Typenschild, Motorkabel, Geberauswertung, Flanschbild und Maschinenparameter mit Siemens 1FT5046-0AH01-1 abgleichen, bevor der Motor als Ersatzteil eingesetzt wird.
