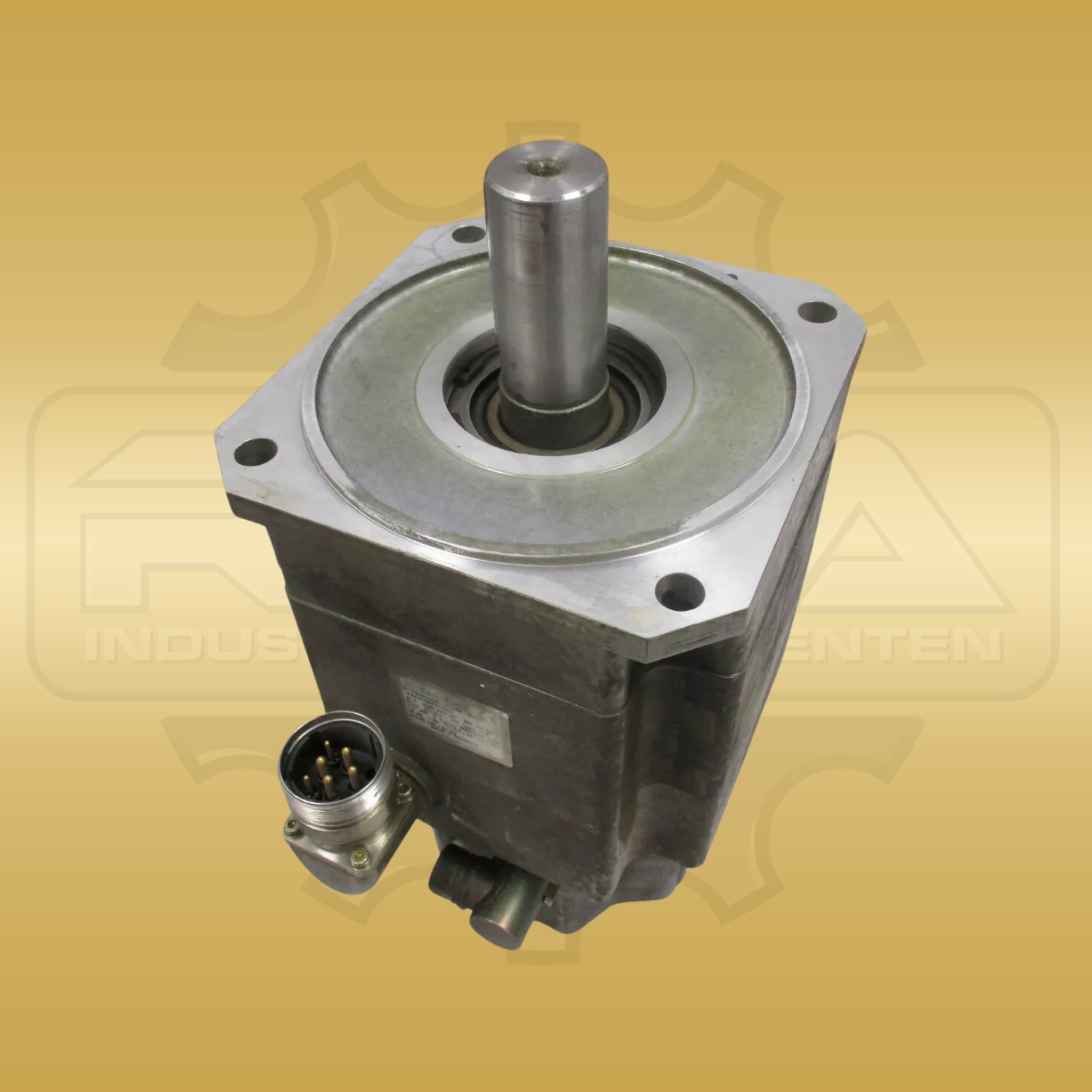

1FK6 Permanentmagneterregter AC-Servomotor

Siemens 1FK6101-8AF71-1EB0

3.770,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

15,5 Nm Nenndrehmoment bei 3.000 min⁻¹ kennzeichnen den Siemens 1FK6101-8AF71-1EB0 innerhalb der Baureihe 1FK6. Der permanentmagneterregte AC-Servomotor ist achtpolig ausgeführt und erreicht bei 100 K ein Stillstandsdrehmoment von 27,0 Nm; für 60 K sind 22,4 Nm angegeben. Der zugehörige Nennstrom beträgt 10,8 A. Mechanisch ist diese Variante durch eine Welle mit Passfedernut und Rundlauftoleranz N sowie durch eine integrierte Haltebremse bestimmt. Der Buchstabe E in der vollständigen Bestellnummer steht für den EnDat-Absolutwertgeber A-2048. Damit werden 2.048 Perioden je Umdrehung und 4.096 codierte Umdrehungen erfasst.

Der Geber arbeitet mit einer seriellen EnDat-Schnittstelle. Die Ausführung folgt der Bauform IM B5 und kann auch in den Einbaulagen IM V1 und IM V3 angeordnet werden. Das Motorgehäuse ist eigengekühlt; ein Fremdlüfter gehört nicht zu dieser Konfiguration. Schutzart IP64 ist über die letzte Stelle der Bestellnummer belegt. Für die mechanische Planung nennt die Siemens-Maßzeichnung eine Wellenhöhe von 100 mm, eine quadratische Flanschkontur von 240 × 240 mm und 291 mm Gehäuselänge bis zur Flanschfläche bei optischem Geber.

Der Wellenüberstand beträgt 80 mm. Das Gewicht der Ausführung mit Haltebremse liegt bei 28 kg. Als mechanische Grenzdrehzahl sind 4.300 min⁻¹ dokumentiert, das maximale Drehmoment beträgt 80 Nm. Die getrennten Leistungs- und Geberanschlüsse sind als drehbare Steckverbindungen ausgeführt. Die thermische Motorüberwachung erfolgt über einen in der Statorwicklung angeordneten KTY84-Temperatursensor. Flansch- und Wellentoleranzen folgen DIN 42955 beziehungsweise DIN 6885.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe 1FK6
Hersteller-/Bestell-/Identnummer 1FK6101-8AF71-1EB0
Geräteart Permanentmagneterregter AC-Servomotor

Leistungsdaten

Nenndrehzahl 3.000 min⁻¹
Nenndrehmoment (100 K) 15,5 Nm
Nennstrom 10,8 A
Stillstandsdrehmoment (60 K) 22,4 Nm
Stillstandsdrehmoment (100 K) 27,0 Nm
Maximale mechanische Drehzahl 4.300 min⁻¹
Maximales Drehmoment 80 Nm

Schnittstellen

Gebersystem EnDat-Absolutwertgeber A-2048

Einbau und Umgebung

Bauform IM B5 (IM V1, IM V3)
Kühlart Eigengekühlt, unbelüftet
Schutzart IP64

Maße und Gewicht

Abmessungen 291 × 240 × 240 mm (Gehäuselänge × Flanschkontur)
Gewicht 28 kg

Weitere Angaben

Polzahl 8
Wellenende Mit Passfedernut, Rundlauftoleranz N
Haltebremse Vorhanden
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 1FK6101-8AF71-1EB0

Kontakt aufnehmen
Welche Geber- und Wellenausführung besitzt Siemens 1FK6101-8AF71-1EB0?

Die Variante ist mit einem EnDat-Absolutwertgeber A-2048 sowie einer Welle mit Passfedernut und Rundlauftoleranz N ausgeführt. Eine Haltebremse ist Bestandteil der vollständigen Bestellnummer.

Welche Einbaudaten gelten für Siemens 1FK6101-8AF71-1EB0?

Die Maßzeichnung nennt 291 mm Gehäuselänge bei optischem Geber, eine Flanschkontur von 240 × 240 mm, 100 mm Wellenhöhe und 80 mm Wellenüberstand. Das Gewicht mit Haltebremse beträgt 28 kg.
