Bosch Rexroth MDD065B-N-040-N2M-095GA1
1.250,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Der SEW-Eurodrive SAF47-DR63L6/ASD1 ist ein kompakter Stirnrad-Schneckengetriebemotor für industrielle Bewegungsaufgaben mit platzsparender, rechtwinkliger Kraftübertragung. Die Kennung SAF47 beschreibt ein Getriebe der S-Baureihe in Baugröße 47. Bei dieser Ausführung erfolgt der Maschinenanschluss über einen B5-Flansch; die Abtriebsseite ist als Hohlwelle mit Passfedernut ausgeführt. Das erleichtert die direkte Montage auf einer vorhandenen Maschinenwelle und reduziert den Bedarf an zusätzlichen Kupplungselementen. Als Antrieb dient ein sechspoliger Drehstrommotor des Typs DR63L6. Die offiziellen SEW-Motordaten nennen 0,18 kW Nennleistung, 2 Nm Nenndrehmoment und 870 min⁻¹ Nenndrehzahl bei 50 Hz. Für den Motor sind außerdem ein Gewicht von 6,6 kg und ein Leistungsfaktor von 0,70 dokumentiert. Die Option ASD1 kennzeichnet einen seitlich am Klemmenkasten montierten Steckverbinder nach dem HAN-10ES-Prinzip. Seine zehn Kontakte verteilen sich auf sechs Anschlüsse für die Motorwicklung, zwei für eine Bremse und zwei für den thermischen Motorschutz. Der Steckverbinder ist für maximal 16 A und Anschlussspannungen bis 500 V AC beschrieben; die Einbügel-Längsverriegelung entspricht der DESINA-Vorgabe. In bestehenden Anlagen ist vor dem Einbau neben der vollständigen Typenfolge besonders die tatsächliche Übersetzung, Einbaulage, Abtriebswelle und elektrische Beschaltung am Typenschild abzugleichen. Auch eine eventuell vorhandene Bremsenansteuerung muss zur Maschine passen. Durch die Verbindung aus Flanschgehäuse, Hohlwellenabtrieb, langsam laufendem DR63L6-Motor und steckbarer Motoranbindung eignet sich diese Variante für Förderstrecken, Materialfluss, einfache Positionierachsen und andere kontinuierliche Maschinenbewegungen. Der vollständige Abgleich der Kennung SAF47-DR63L6/ASD1 schützt dabei vor einer mechanisch oder elektrisch abweichenden Ersatzlösung.
Spezifikationen
| Hersteller | SEW-Eurodrive |
|---|---|
| Produktreihe | S.. / SAF |
| Hersteller-/Bestell-/Identnummer | SAF47-DR63L6/ASD1 |
| Geräteart | Stirnrad-Schneckengetriebemotor |
| Getriebeprinzip | Stirnrad-Schneckengetriebe |
| Getriebegröße | 47 |
| Anbauform | B5-Flanschausführung |
| Abtrieb | Hohlwelle mit Passfedernut |
| Hohlwellendurchmesser | 25 mm |
| Motortyp | DR63L6 |
| Polzahl | 6-polig |
| Nennleistung | 0,18 kW |
| Nenndrehmoment | 2 Nm |
| Nenndrehzahl | 870 min⁻¹ |
| Netzfrequenz | 50 Hz |
| Motorgewicht | 6,6 kg |
| Leistungsfaktor | cos φ 0,70 |
| Steckverbinder | ASD1 nach HAN-10ES-Prinzip |
| Kontaktbelegung | 10 Kontakte: 6 Motorwicklung, 2 Bremse, 2 thermischer Motorschutz |
| Steckverbinder-Grenzwerte | max. 16 A; bis 500 V AC; DESINA-konforme Einbügel-Längsverriegelung |
Ähnliche Artikel
Zum Shop
Siemens 1FK6063-6AF71-1EB0
1.440,00 €

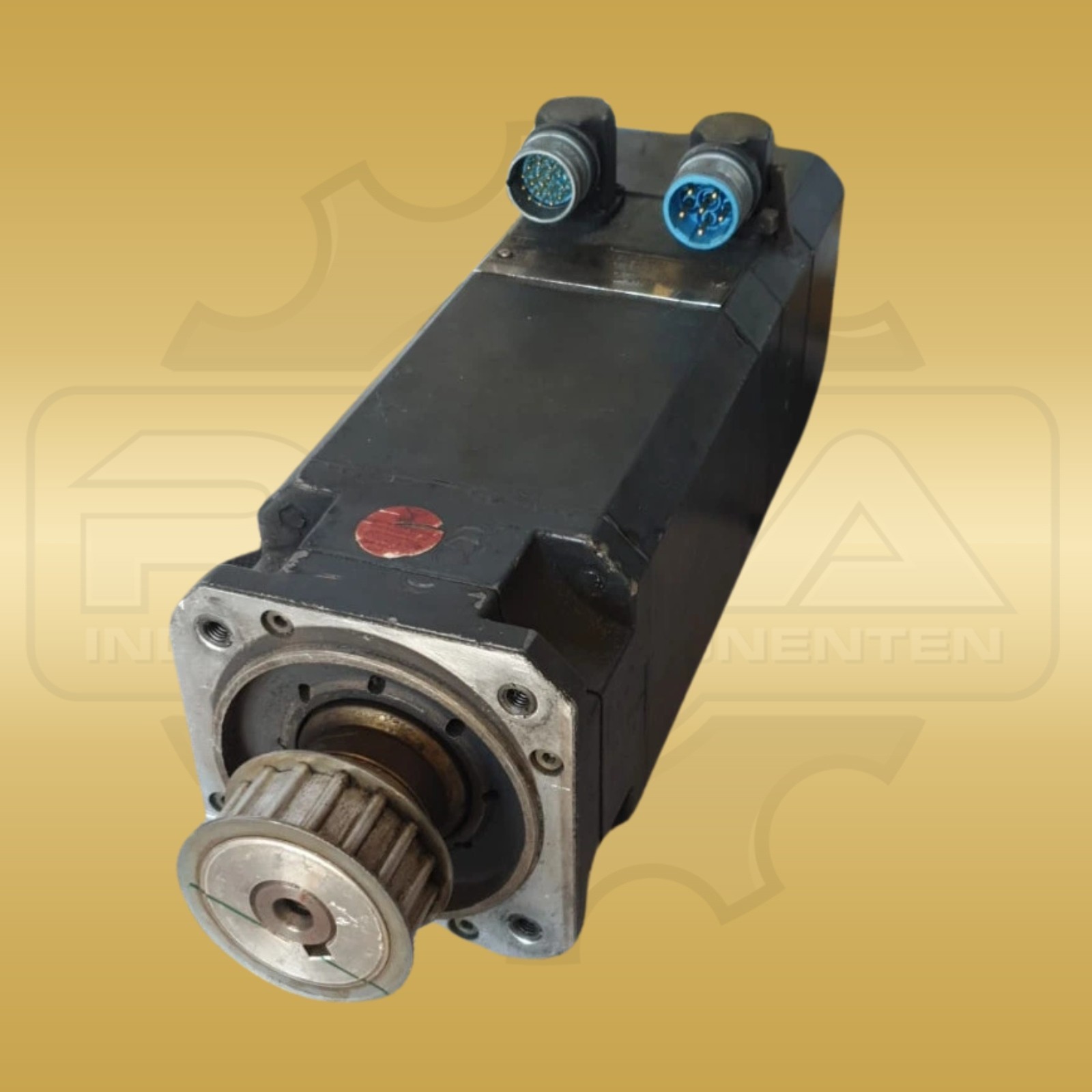

Siemens 1FT6044-1AF71-4EA1
2.090,00 €
Siemens 6SE7016-0TP50
2.510,00 €
Maschinenstillstand?
Schnellere Lieferung
Maschinenstillstand und Sie benötigen eine besonders schnelle Lieferung? Zögern Sie nicht, uns das direkt mitzuteilen. Wir setzen alles daran, Ihnen ein Angebot mit der schnellstmöglichen Lieferung zu unterbreiten und somit eine Lösung zu finden, die Ihrem Zeitplan entspricht.
Unsere oberste Priorität ist es, Ihre Produktionsprozesse am Laufen zu halten. Vertrauen Sie auf unsere Kompetenz und unseren flexiblen Service, um Maschinenstillstände effektiv zu minimieren.
Jetzt Kontakt aufnehmen!Produktsicherheit
Hersteller/EU Verantwortliche Person
Welche Motorleistung hat der SEW SAF47-DR63L6/ASD1?
Der verbaute DR63L6-Motor ist für 0,18 kW, 2 Nm und 870 min⁻¹ bei 50 Hz dokumentiert.
Welche Anschlüsse führt der ASD1-Steckverbinder zusammen?
Die zehn Kontakte sind für sechs Motorwicklungsanschlüsse, zwei Bremsanschlüsse und zwei Anschlüsse des thermischen Motorschutzes vorgesehen.
