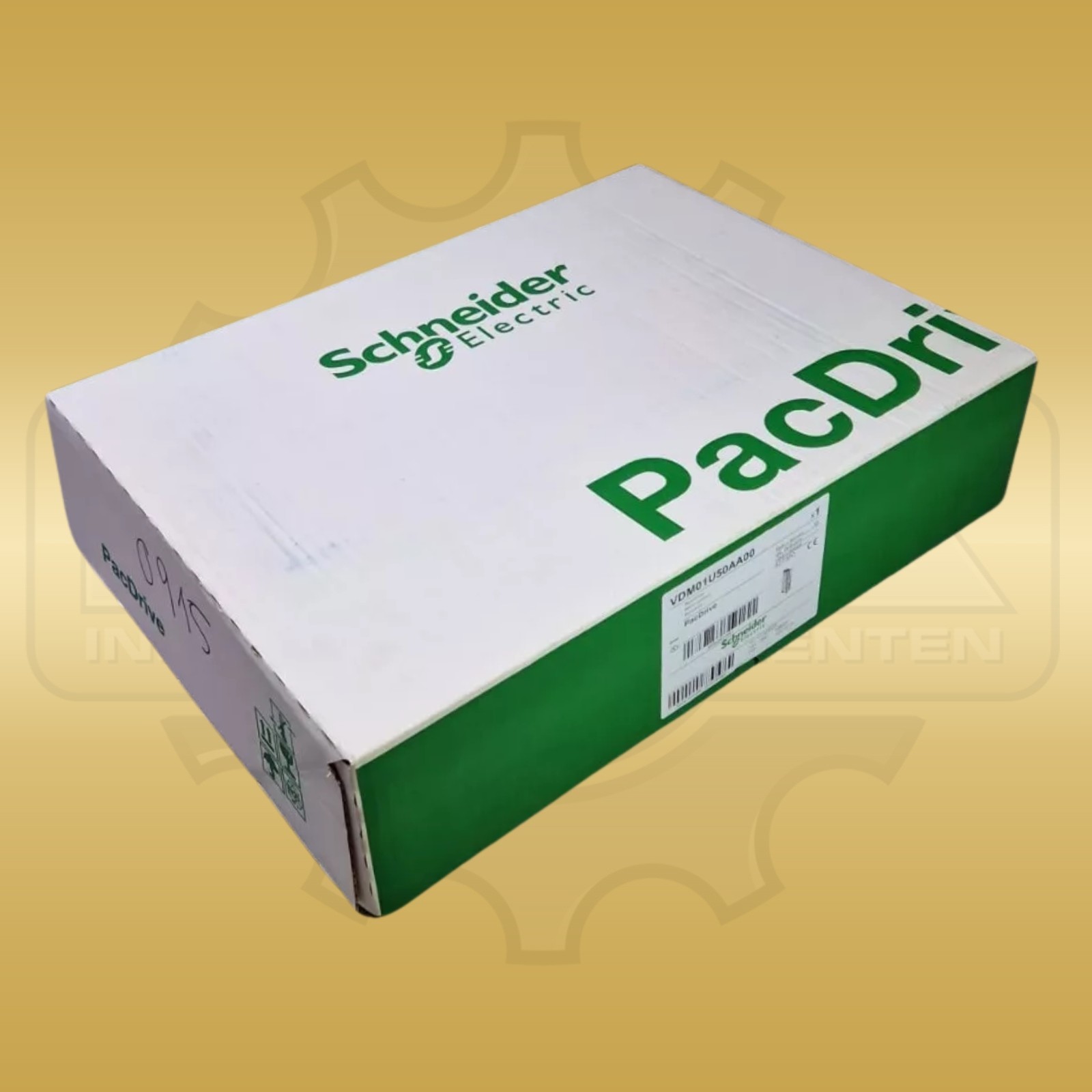

PacDrive MC-4 Servoverstärker

Schneider Electric VDM01U50AA00

2.340,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Der Schneider Electric VDM01U50AA00 ist ein Servoverstärker der PacDrive-MC-4-Baureihe. Schneider Electric ordnet die Materialnummer der Geräteausführung MC-4/11/05/230 und der Bestellnummer 13130246 zu. Der Netzanschluss ist ein- oder dreiphasig mit 220 bis 240 VAC bei 48 bis 62 Hz ausgeführt. Die Steuerversorgung beträgt 24 VDC mit einem zulässigen Bereich von -15 bis +25 Prozent und 1 A Stromaufnahme. Im DC-Zwischenkreis liegen 260 bis 370 VDC an; dessen Kapazität beträgt 660 µF. Der interne Bremswiderstand besitzt 33 Ohm, 50 W Dauerleistung und 5 kW Spitzenleistung.

Am Motoranschluss dokumentiert das Handbuch 5 Aeff Nennstrom bei 8 kHz sowie 12,5 Aeff Spitzenstrom für eine Sekunde. Die Nennleistung beträgt 1,9 kVA. Digitale Eingänge arbeiten mit 20 bis 30 VDC und 5 mA, der ie-Eingang mit 20 bis 30 VDC und 30 mA. Für die Relaisausgänge nennt Schneider Electric 20 bis 30 VDC und 2 A. Die Verlustleistung der Elektronikversorgung liegt bei rund 12 W; für das Leistungsteil werden rund 15 W je Ampere angegeben.

Die Wärmeabfuhr erfolgt durch natürliche Konvektion. Die variantengenaue Maßzeichnung des MC-4/5-A-Geräts zeigt 69 mm Breite, 310 mm Höhe und eine maximale Tiefe von 260 mm. Das dokumentierte Gerätegewicht beträgt 3,1 kg. Der aktuelle Artikeldatensatz nennt die Firmwarefamilie V00.22.xx. Frontseitig befinden sich Statusanzeigen, Reset- und Bedienschalter sowie die Anschlüsse für Versorgung, DC-Zwischenkreis, Motor, Steuerung und Feedback. Materialnummer, Gerätebezeichnung, Firmwarestand und Anschlussausführung bilden gemeinsam die konkrete Gerätekonfiguration.

Diese Produktfamilie ist auch unter den Markenbezeichnungen ELAU bekannt. Maßgeblich für dieses Gerät ist die Typnummer VDM01U50AA00.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Schneider Electric
Produktreihe PacDrive MC-4
Hersteller-/Bestell-/Identnummer VDM01U50AA00
Geräteart Servoverstärker
Bestellnummer 13130246

Leistungsdaten

Netzanschluss 1-/3-phasig, 220–240 VAC, 48–62 Hz
Steuerversorgung 24 VDC (-15 % / +25 %), 1 A
Nennstrom 5 Aeff bei 8 kHz
Spitzenstrom 12,5 Aeff für 1 s
Nennleistung 1,9 kVA
Bremsleistung 50 W dauerhaft / 5 kW Spitze

Schnittstellen

Digitale Eingänge 20–30 VDC, 5 mA
Relaisausgänge 20–30 VDC, 2 A

Einbau und Umgebung

Kühlung Natürliche Konvektion

Maße und Gewicht

Abmessungen 69 × 310 × 260 mm (B × H × T, maximale Tiefe)
Gewicht 3,1 kg

Weitere Angaben

Geräteausführung MC-4/11/05/230
Firmwarefamilie V00.22.xx
DC-Zwischenkreis 260–370 VDC, 660 µF
Bremswiderstand 33 Ohm
