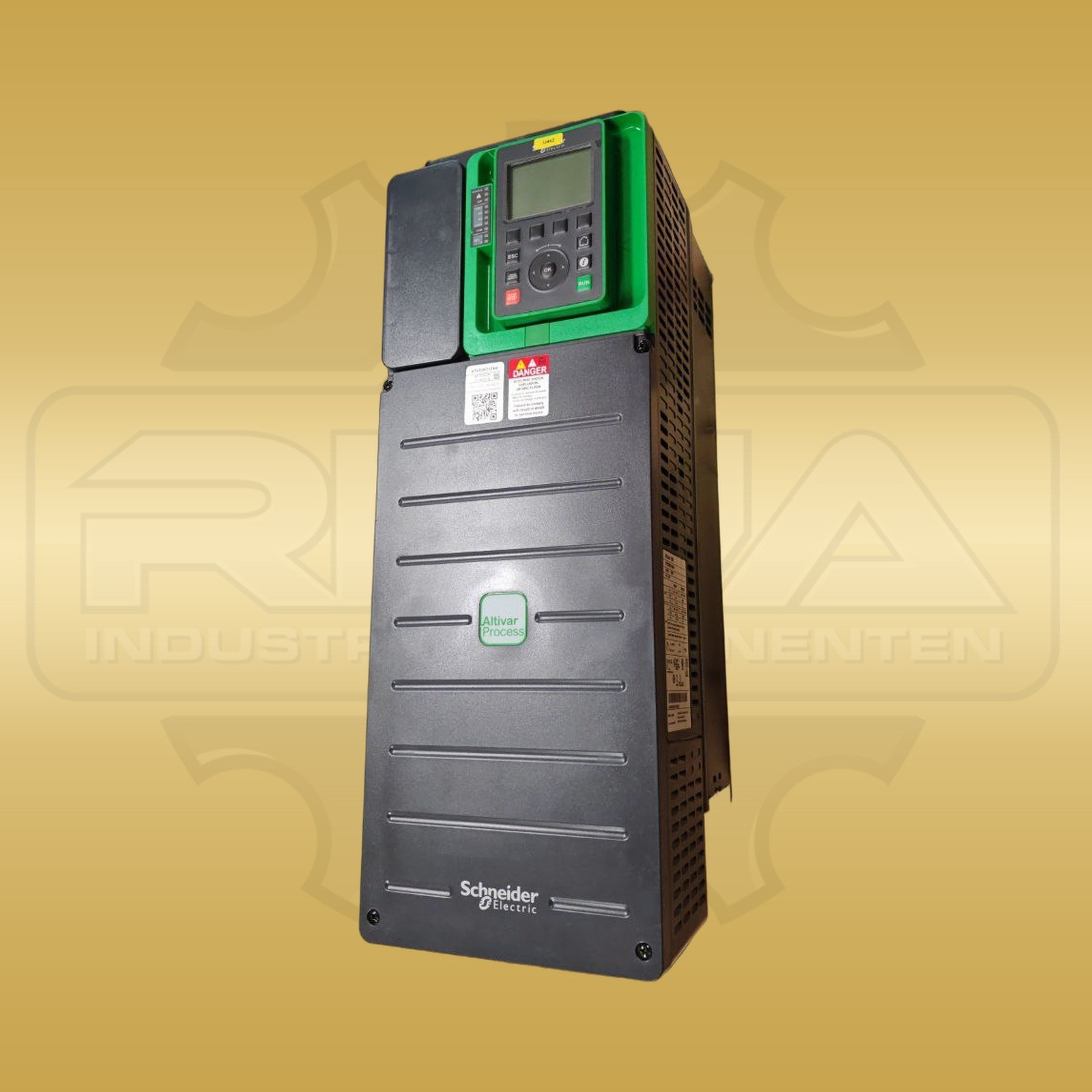

Beispielbild Schneider Electric ATV930D75N4C
3.680,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

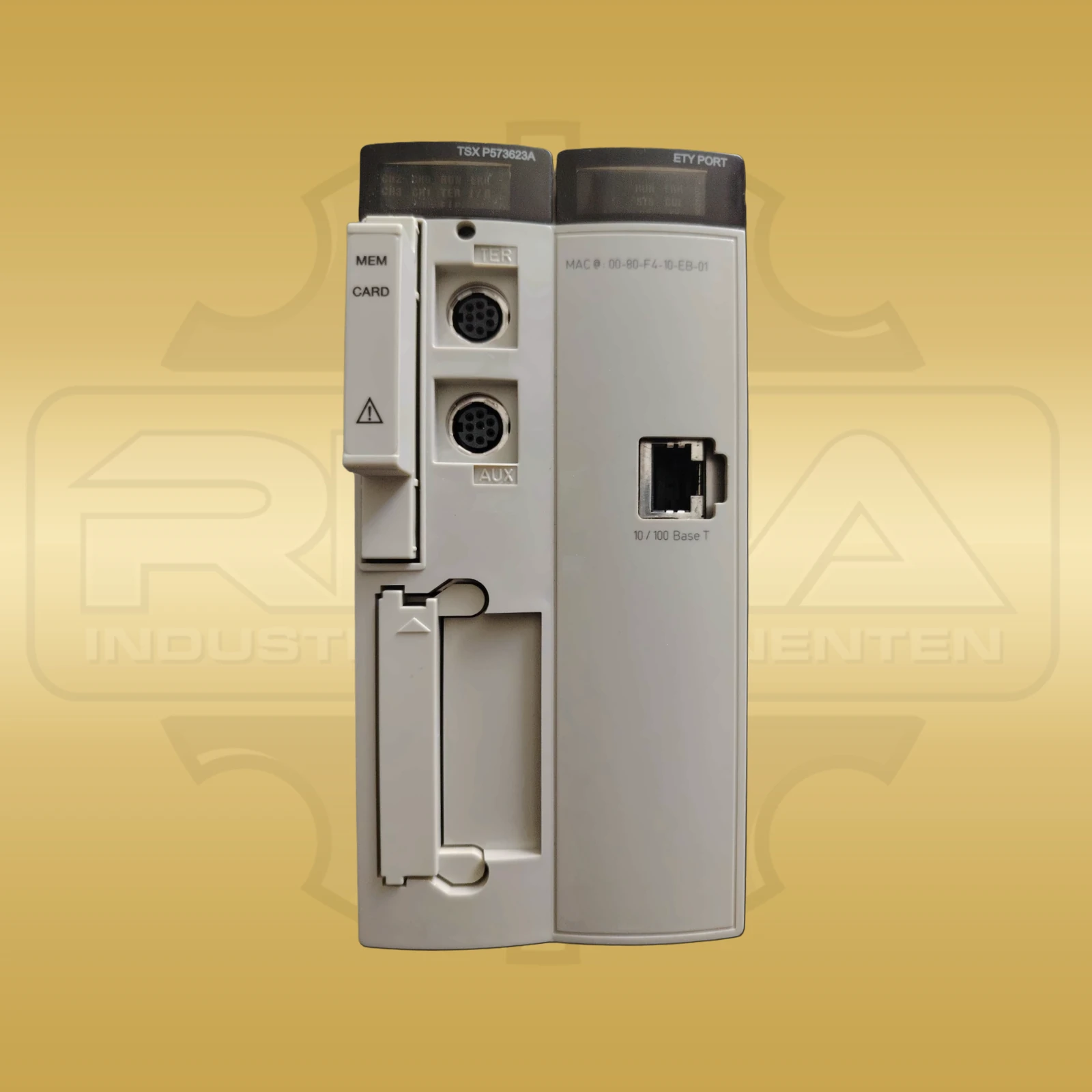

Schneider Electric TSXP573623AM ist ein PL7-Prozessormodul im Doppelformat aus der Automatisierungsplattform Modicon Premium. Schneider Electric ordnet die CPU der Softwareumgebung PL7 Junior/Pro und dem Konzept Transparent Ready zu. Die dokumentierte Rack-Konfiguration umfasst bis zu 16 Racks mit vier, sechs oder acht Steckplätzen beziehungsweise acht Racks mit zwölf Steckplätzen. Die Prozessorkapazität beträgt 1.024 digitale und 128 analoge Ein- und Ausgänge. Hinzu kommen 32 applikationsspezifische Kanäle sowie 15 Prozessregelkanäle für bis zu 45 einfache Regelkreise. Für die Netzwerkkommunikation ist ein Ethernet-TCP/IP-Anschluss als RJ45-Port mit 10/100 Mbit/s integriert. Zwei nicht galvanisch getrennte serielle Verbindungen sind als Mini-DIN-Buchsen ausgeführt und arbeiten mit 19,2 beziehungsweise 115 kbit/s. Ohne PCMCIA-Karte besitzt der Prozessor 64 Kwords internen RAM für Programm und Daten. Mit Speicherkarte sind 80 Kwords Daten dokumentiert. PCMCIA-Karten stellen außerdem bis zu 384 Kwords Programmspeicher und 2.688 Kwords zusätzlichen Datenspeicher bereit. Die Applikationsstruktur besteht aus einer Master-Task, einer Fast-Task und 64 Ereignis-Tasks. Für boolesche Anweisungen ohne PCMCIA-Karte nennt das Datenblatt eine Ausführungszeit von 0,12 µs. Die Stromaufnahme beträgt 1.360 mA bei 5 V DC. Lokale LEDs zeigen unter anderem Prozessorlauf, E/A- oder Konfigurationsfehler, Systemfehler, Terminalaktivität sowie Ethernet-Status, Empfang und Übertragung an. Die Schutzart ist IP20; der dokumentierte Betrieb reicht von 0 bis 60 °C. Für das Doppelformat nennt die geöffnete referenzspezifische Maßquelle 77 x 150 x 150 mm. Das produktspezifisch konservativ angesetzte Gerätegewicht beträgt ca. 0,8 kg. Alle Angaben beziehen sich auf die exakte Referenz TSXP573623AM.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Schneider Electric |
|---|---|
| Produktreihe | Modicon Premium |
| Hersteller-/Bestell-/Identnummer | TSXP573623AM |
| Gerätetyp | PL7-Prozessormodul im Doppelformat |
| Softwareumgebung | PL7 Junior/Pro |
| Rack-Konfiguration | 16 Racks mit 4/6/8 Steckplätzen oder 8 Racks mit 12 Steckplätzen |
| Digitale E/A-Kapazität | 1.024 E/A |
| Analoge E/A-Kapazität | 128 E/A |
| Applikationsspezifische Kanäle | 32 |
| Prozessregelkanäle | 15, bis zu 45 einfache Regelkreise |
| Ethernet-Schnittstelle | Ethernet TCP/IP, RJ45, 10/100 Mbit/s |
| Serielle Schnittstellen | 2 x Mini-DIN, nicht galvanisch getrennt, 19,2/115 kbit/s |
| Interner RAM | 64 Kwords für Programm und Daten ohne PCMCIA-Karte |
| PCMCIA-Speicher | bis 384 Kwords Programm und 2.688 Kwords zusätzliche Daten |
| Task-Struktur | 1 Master-Task, 1 Fast-Task, 64 Ereignis-Tasks |
| Boolesche Ausführungszeit | 0,12 µs ohne PCMCIA-Karte |
| Stromaufnahme | 1.360 mA bei 5 V DC |
| Schutzart | IP20 |
| Abmessungen | 77 x 150 x 150 mm (B x H x T) |
| Gewicht | ca. 0,8 kg |
