Produktbeschreibung

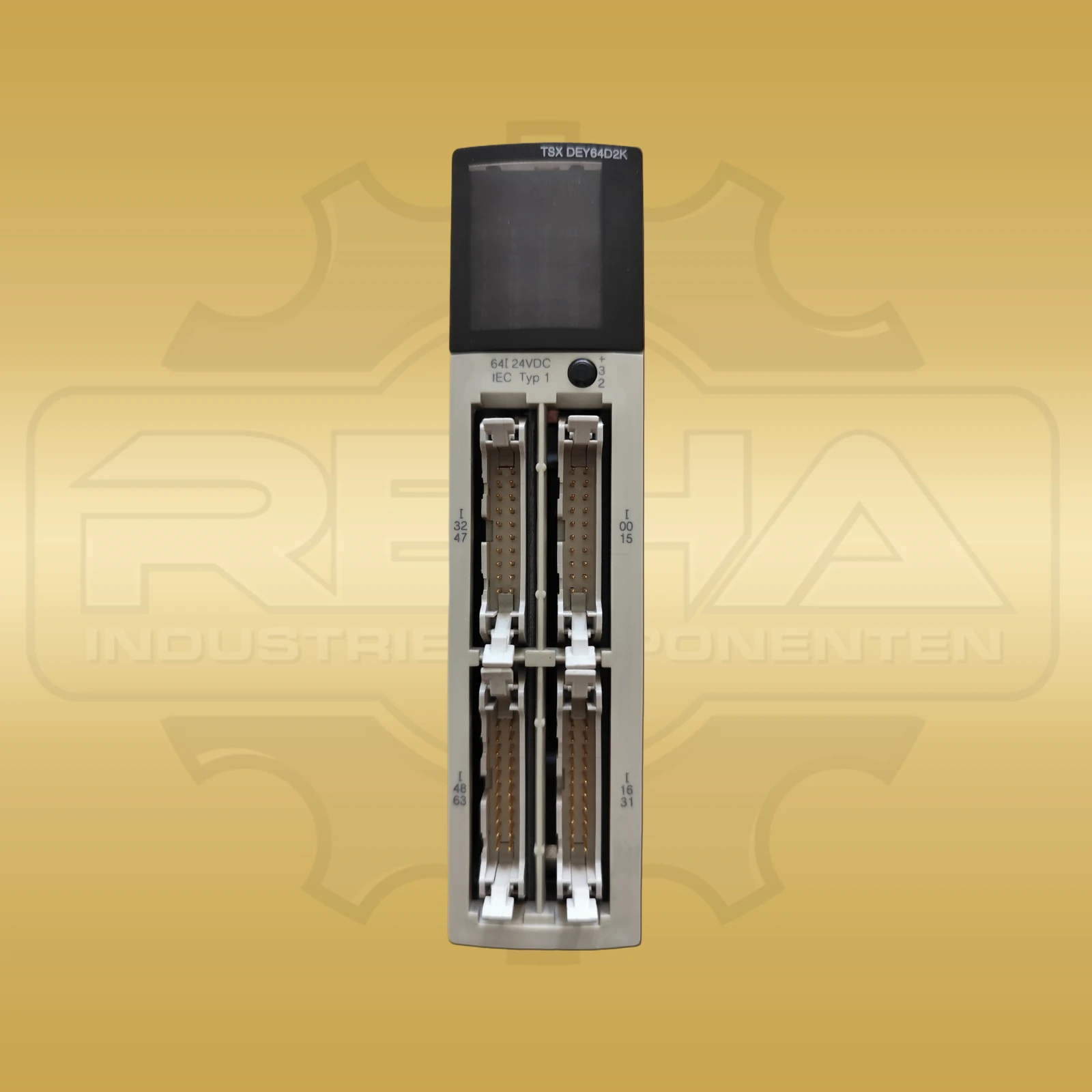

Für eine positive Eingangsspannung von 24 V DC bündelt das Schneider Electric TSXDEY64D2K 64 galvanisch getrennte Stromsenken-Eingänge. Das diskrete Eingangsmodul gehört zur Automatisierungsplattform Modicon Premium. Die Kanäle entsprechen EN/IEC 61131-2 Typ 1; der diskrete Eingangsstrom beträgt 3,5 mA. Die vollständige Referenz TSXDEY64D2K bezeichnet genau diese 64-Kanal-Ausführung und trennt sie von Modulen mit anderer Kanalzahl oder Spannungsklasse. Die dokumentierte Sensorspeisung reicht von 19 bis 30 V. Für den logischen Zustand 1 gelten mindestens 11 V und 3 mA, während Zustand 0 höchstens 5 V und 1,5 mA umfasst. Bei Zustand 1 beträgt die Eingangsimpedanz 6300 Ohm. Als Ansprechzeit sind 4 ms beziehungsweise höchstens 7 ms angegeben. Die Verlustleistung setzt sich aus 1,5 W Grundwert plus 0,1 W je verwendetem Kanal zusammen. Der Stromverbrauch liegt bei 155 mA an 5 V DC und 315 mA an 24 V DC. Die elektrische Verbindung erfolgt über HE-10-Steckverbinder. Das Modul besitzt Standardformat für Modicon-Premium-Racks und trägt die CE-Kennzeichnung. Für den Betrieb ist ein Temperaturbereich von 0 bis 60 °C dokumentiert; bei Lagerung gelten -25 bis 70 °C. Hinzu kommen IP20, Verschmutzungsgrad 2 und eine Betriebshöhe von 0 bis 2000 m. Die Bauform misst 51 × 152 × 127 mm, das Nettogewicht beträgt 0,37 kg. Die Referenz ist seit dem 31.12.2018 eingestellt; BMXDDI6402K wird als Ersatzprodukt geführt. Beide Referenzen bleiben technisch getrennte Produkte. Die vollständige Kennung bleibt dabei das entscheidende Merkmal für die eindeutige Zuordnung.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Schneider Electric |
|---|---|
| Produktreihe | Modicon Premium |
| Hersteller-/Bestell-/Identnummer | TSXDEY64D2K |
| Geräteart | diskretes Eingangsmodul |
| Anzahl Eingänge | 64, galvanisch getrennte Stromsenken-Eingänge |
| Eingangsspannung | 24 V DC, positive Logik |
| Sensorspeisung | 19 bis 30 V |
| Eingangsstrom | 3,5 mA |
| Eingangsimpedanz | 6300 Ohm bei Zustand 1 |
| Ansprechzeit | 4 ms beziehungsweise höchstens 7 ms |
| Elektrischer Anschluss | HE-10-Steckverbinder |
| Stromverbrauch | 155 mA bei 5 V DC; 315 mA bei 24 V DC |
| Schutzart | IP20 |
| Betriebstemperatur | 0 bis 60 °C |
| Norm | EN/IEC 61131-2 Typ 1 |
| Abmessungen | 51 × 152 × 127 mm |
| Gewicht | 0,37 kg |
Ähnliche Artikel
Zum Shop Beispielbild

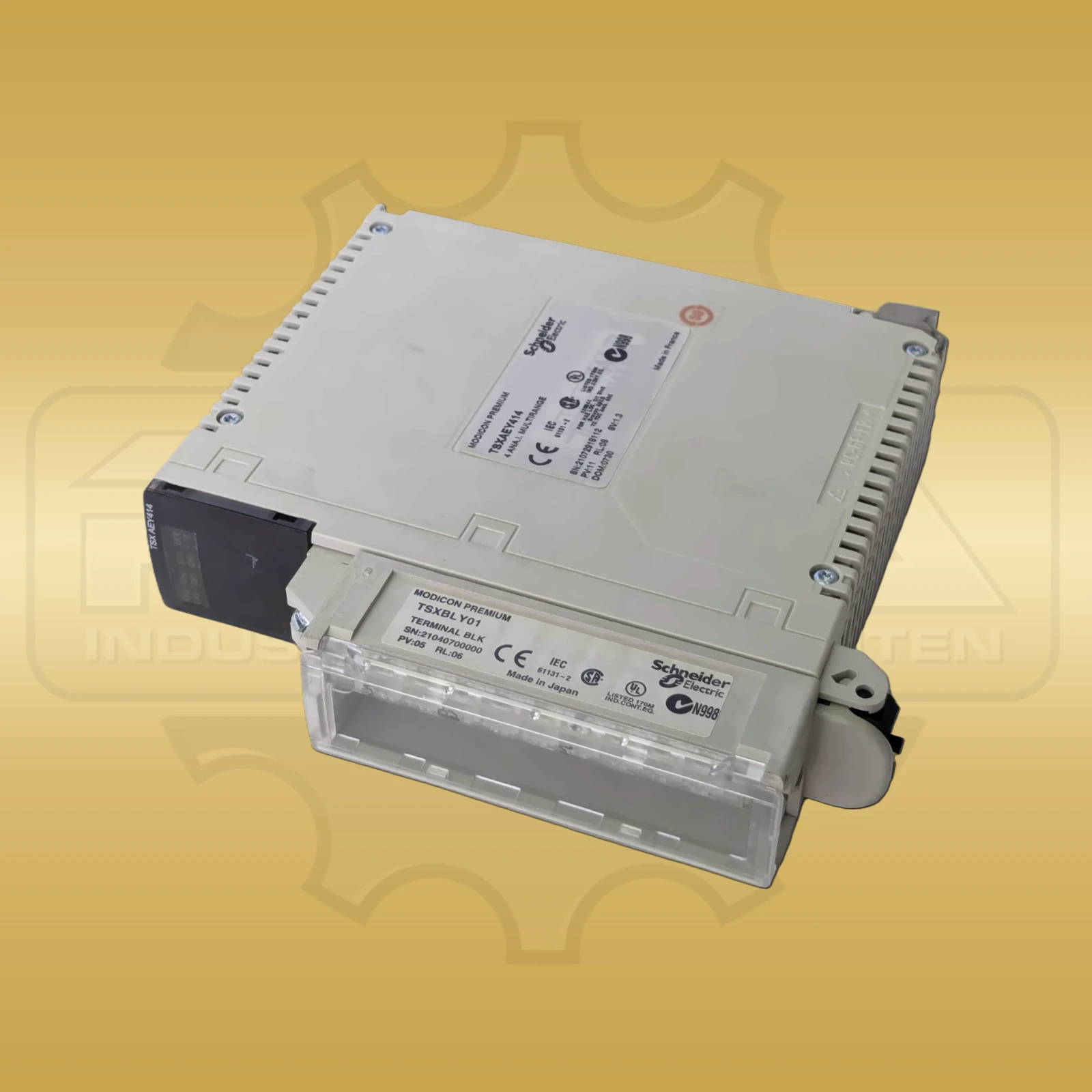

Beispielbild Schneider Electric TSXAEY414
Preis auf Anfrage
Beispielbild Schneider Electric TSXP573623AM
Preis auf Anfrage

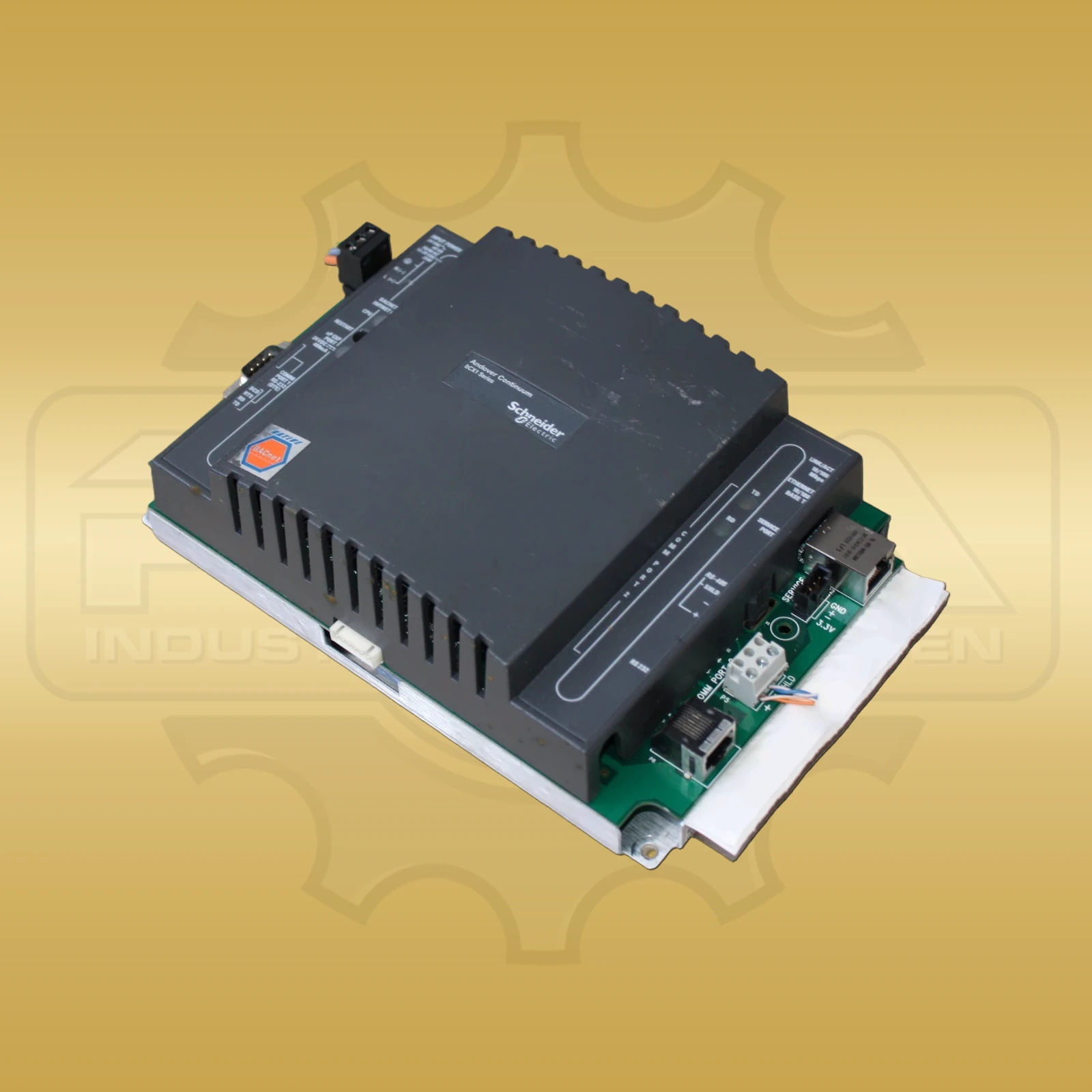

Beispielbild Schneider Electric BCX1-CR-32
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Eingangsdaten besitzt das Schneider Electric TSXDEY64D2K?
Das Modul besitzt 64 galvanisch getrennte Stromsenken-Eingänge für positive 24-V-DC-Signale. Der Eingangsstrom beträgt 3,5 mA.
Wie wird das TSXDEY64D2K elektrisch angeschlossen?
Die elektrische Verbindung erfolgt über HE-10-Steckverbinder. Für die Sensorspeisung sind 19 bis 30 V dokumentiert.
