Schneider Electric C200/10/1/1/1/00

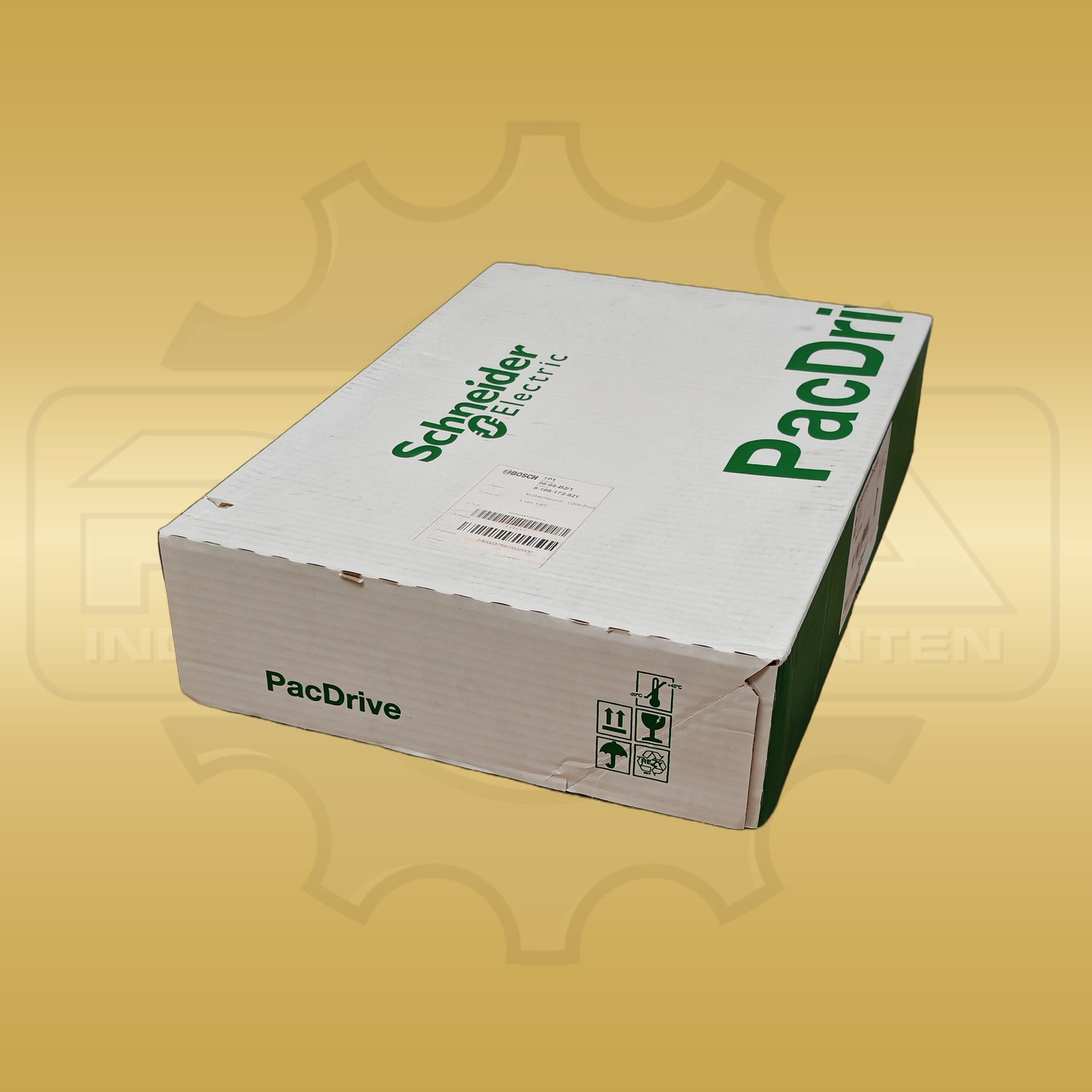

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Bis zu acht SERCOS-Teilnehmer koordiniert der Schneider Electric PacDrive C200/10/1/1/1/00 innerhalb einer Motion-Control-Architektur. Bei 2 ms SERCOS-Zykluszeit werden vier Servoachsen geführt, bei 4 ms sind es acht. Parallel lassen sich maximal 255 Bewegungsprofile verarbeiten. Der ST-PC-VEGA-Prozessor arbeitet mit 128 MB RAM, 128 kB NVRAM und einer CompactFlash-Karte ab 128 MB. Die schnelle Task erreicht 1 ms; für 1.000 Bit-Anweisungen sind 90 µs angegeben. Ethernet, PROFIBUS DP, SERCOS, PacNet sowie RS-232 und RS-485 decken die zentralen Kommunikationswege ab. Über den Feldbus sind jeweils bis zu 3.584 Byte digitale oder analoge Ein- und Ausgangsdaten sowie maximal 126 PROFIBUS-Stationen vorgesehen. PacNet erweitert die Steuerung um bis zu 64 schnelle digitale Eingänge und 64 Ausgänge. Sechs IEC-61131-2-Touchprobe-Eingänge stehen direkt bereit; weitere 16 können über PacNet angebunden werden. Der Master-Encoder-Anschluss verarbeitet SinCos- oder inkrementelle Signale. Die Versorgung erfolgt mit 24 V DC bei einer Toleranz von minus 15 bis plus 25 Prozent. Ohne Master-Encoder liegt die maximale Stromaufnahme bei 0,5 A, die Leistungsaufnahme bei 12 W. Das IP20-Gehäuse ist für Betriebstemperaturen von 5 bis 45 °C ausgelegt. Die zulässige relative Luftfeuchte beträgt im Betrieb 5 bis 85 Prozent. Die Steuerung misst ungefähr 60 × 300 × 235 mm; einschließlich Steckverbindern beträgt die maximale Tiefe etwa 260 mm. Das Gewicht liegt bei 1,7 kg. Kennung, Speicherbestückung, SERCOS-Kapazität und mechanische Daten beziehen sich auf die C200-Ausführung mit dem Typcode C200/10/1/1/1/00.

Diese Produktfamilie ist auch unter den Markenbezeichnungen ELAU bekannt. Maßgeblich für dieses Gerät ist die Typnummer C200/10/1/1/1/00.

Schneider Electric C200/10/1/1/1/00 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Schneider Electric
Produktreihe PacDrive C200
Hersteller-/Bestell-/Identnummer C200/10/1/1/1/00
Geräteart Motion Controller
Prozessor ST-PC VEGA
Arbeitsspeicher 128 MB RAM
Nichtflüchtiger Speicher 128 kB NVRAM
Speichermedium CompactFlash ab 128 MB
SERCOS-Achsen 4 Achsen bei 2 ms / 8 Achsen bei 4 ms
Schnittstellen Ethernet, PROFIBUS DP, SERCOS, PacNet, RS-232, RS-485
Touchprobe-Eingänge 6 direkt, bis zu 16 zusätzlich über PacNet
Master-Encoder-Schnittstelle SinCos oder inkrementell
Versorgung 24 V DC, −15 % / +25 %
Stromaufnahme max. 0,5 A ohne Master-Encoder
Leistungsaufnahme max. 12 W
Schutzart IP20
Betriebstemperatur +5 bis +45 °C
Abmessungen ca. 60 × 300 × 235 mm; max. Tiefe mit Steckverbindern ca. 260 mm
Gewicht 1,7 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Wie viele Servoachsen verarbeitet der PacDrive C200/10/1/1/1/00?

Bei 2 ms SERCOS-Zykluszeit verarbeitet die Steuerung vier Servoachsen, bei 4 ms bis zu acht.

Welche Kommunikationsschnittstellen besitzt der Controller?

Zur Ausstattung gehören Ethernet, PROFIBUS DP, SERCOS, PacNet sowie serielle RS-232- und RS-485-Schnittstellen.
