Schneider Electric 0062010920513
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

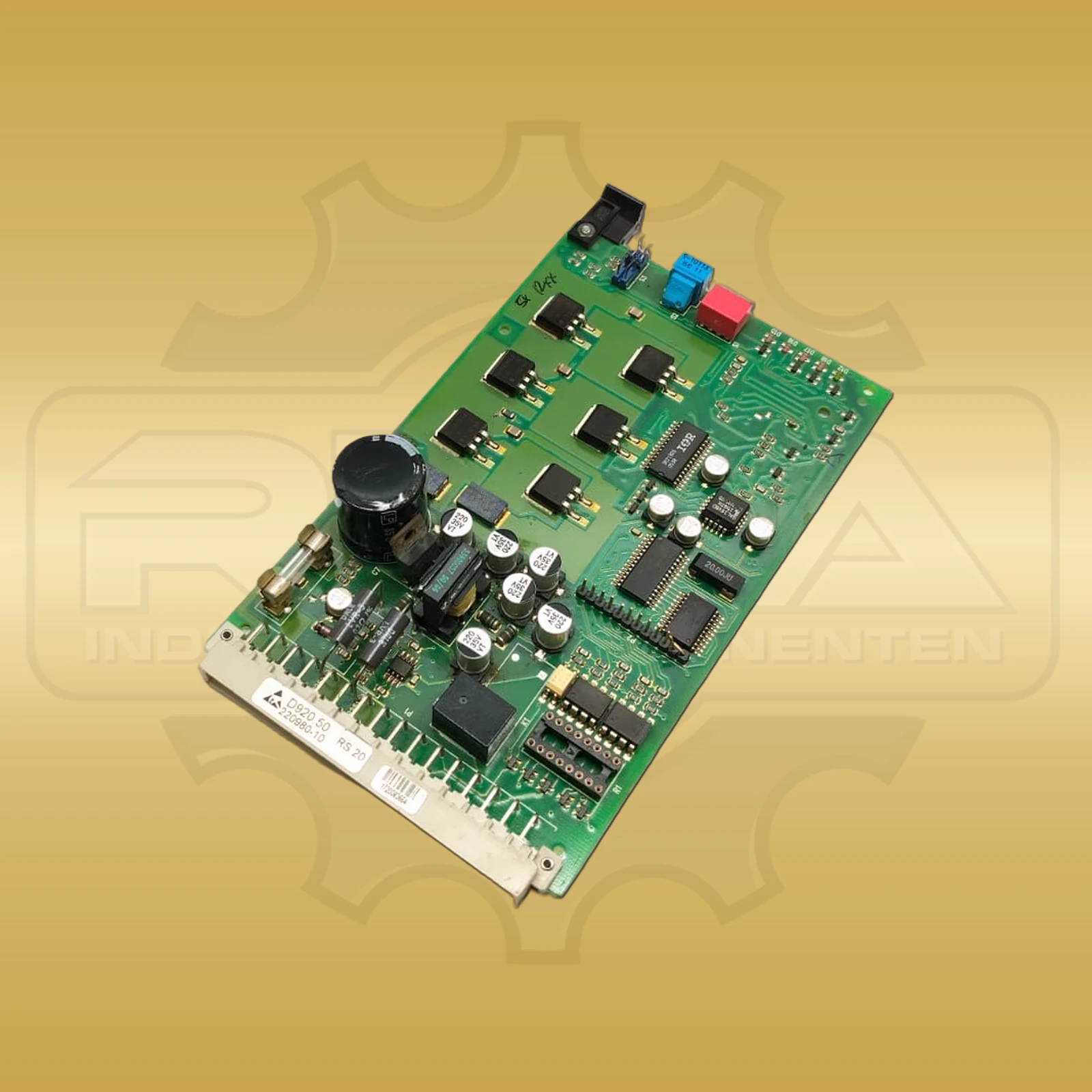

Aus der D920-Reihe stammt die Schneider Electric 0062010920513 als Antriebsplatine für Schrittmotoren. Die öffentliche Modellbezeichnung lautet D920.51; der Variantenhinweis nennt eine Signalspannung von 5 V. Die Bestellnummer gehört zur 5-V-Ausführung, während die benachbarte D920.50 eine andere Referenz trägt. Die Versorgung erfolgt mit 18 bis 40 V DC. Als maximale Stromaufnahme sind 6 A und als maximale Verlustleistung 20 W festgelegt. Auf der Motorseite arbeitet die Baugruppe mit 1,45 bis 5,8 A Phasenstrom und 3 × 24 V Motorspannung. Der zulässige Motorleitungsweg beträgt bis zu 50 m. Für Leitungen bis 30 m ist ein Querschnitt von 1,5 mm² angegeben; die Kapazität liegt bei 10 nF je 100 m, der Schirmanschluss erfolgt beidseitig. Zu den Signaleingängen gehören PULSE, DIR, GATE, ZERO CURRENT und MICROSTEP; sie sind optisch gekoppelt. Die maximale Eingangsfrequenz beträgt 200 kHz. Als Bereitschaftsausgang dient ein elektronisches Relais für ohmsche Lasten, dessen Schaltbereich bis 36 V DC und 10 bis 200 mA reicht. Beim auftragsbezogenen Versand aus Deutschland wird die Referenz 0062010920513 zusammen mit D920.51 und der 5-V-Signalvariante abgeglichen. Für den Betrieb gilt ein Umgebungstemperaturbereich von 0 bis 50 °C ohne Vereisung. Transport und Lagerung sind zwischen -25 und 70 °C vorgesehen; die relative Luftfeuchte liegt bei 5 bis 85 % ohne Kondensation. Die offene Platinenbauform besitzt Schutzart IP00. Mit 100 × 160 × 51 mm und einem Nettogewicht von 0,15 kg bleibt die Ausführung kompakt und klar über ihre vollständige Bestellnummer identifizierbar.

Schneider Electric 0062010920513 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Schneider Electric
Produktreihe D920
Hersteller-/Bestell-/Identnummer 0062010920513
Geräteart Schrittmotor-Antriebsplatine
Modell D920.51
Signalvariante 5 V
Versorgungsspannung 18–40 V DC
Maximale Stromaufnahme 6 A
Maximale Verlustleistung 20 W
Motorphasenstrom 1,45–5,8 A
Motorspannung 3 × 24 V
Maximale Motorleitungslänge 50 m
Motorleitungsquerschnitt bis 30 m 1,5 mm²
Maximale Eingangsfrequenz 200 kHz
Bereitschaftsausgang Elektronisches Relais für ohmsche Last
Maximale Ausgangsschaltspannung 36 V DC
Ausgangsschaltstrom 10–200 mA
Schutzart IP00
Abmessungen 100 × 160 × 51 mm (B × H × T)
Gewicht 0,15 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche elektrische Ausführung besitzt die Schneider Electric 0062010920513?

Die D920.51 arbeitet mit 18 bis 40 V DC Versorgung, maximal 6 A Stromaufnahme und 3 × 24 V Motorspannung. Die Referenz 0062010920513 bezeichnet die 5-V-Signalvariante.

Welche Maße hat die D920.51 mit der Bestellnummer 0062010920513?

Die Antriebsplatine misst 100 × 160 × 51 mm bei einem Nettogewicht von 0,15 kg.
