SYSMAC CJ-Serie Ethernet-Kommunikationseinheit

Omron CJ1W-ETN21

580,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Lieferbar · Versand in ca. 3–6 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Omron CJ1W-ETN21 ist eine Ethernet-Einheit für programmierbare Steuerungen der SYSMAC-CJ-Serie. Die Baugruppe wird als CJ-Series CPU Bus Unit klassifiziert und kann im CPU-Rack oder in einem Erweiterungsrack eingesetzt werden. Pro System sind einschließlich der Erweiterungsracks maximal vier Ethernet-Einheiten dokumentiert. Der einzelne RJ45-Kommunikationsport arbeitet mit 100BASE-TX und kann ebenfalls als 10BASE-T-Anschluss genutzt werden.

Die Übertragung erfolgt mit 100 Mbit/s beziehungsweise 10 Mbit/s im Basisbandverfahren und einer sternförmigen Netzstruktur. Als Medien nennt Omron ungeschirmte oder geschirmte Twisted-Pair-Leitungen. Für 100BASE-TX sind Kategorie 5 oder 5e vorgesehen; für 10BASE-T können zusätzlich Kategorie 3 und 4 verwendet werden. Die maximale Strecke zwischen Hub und Netzwerkknoten beträgt 100 m. Der Medienzugriff folgt CSMA/CD. Bei der Verwendung von Switching-Hubs nennt das Handbuch keine Begrenzung der Kaskadenanzahl.

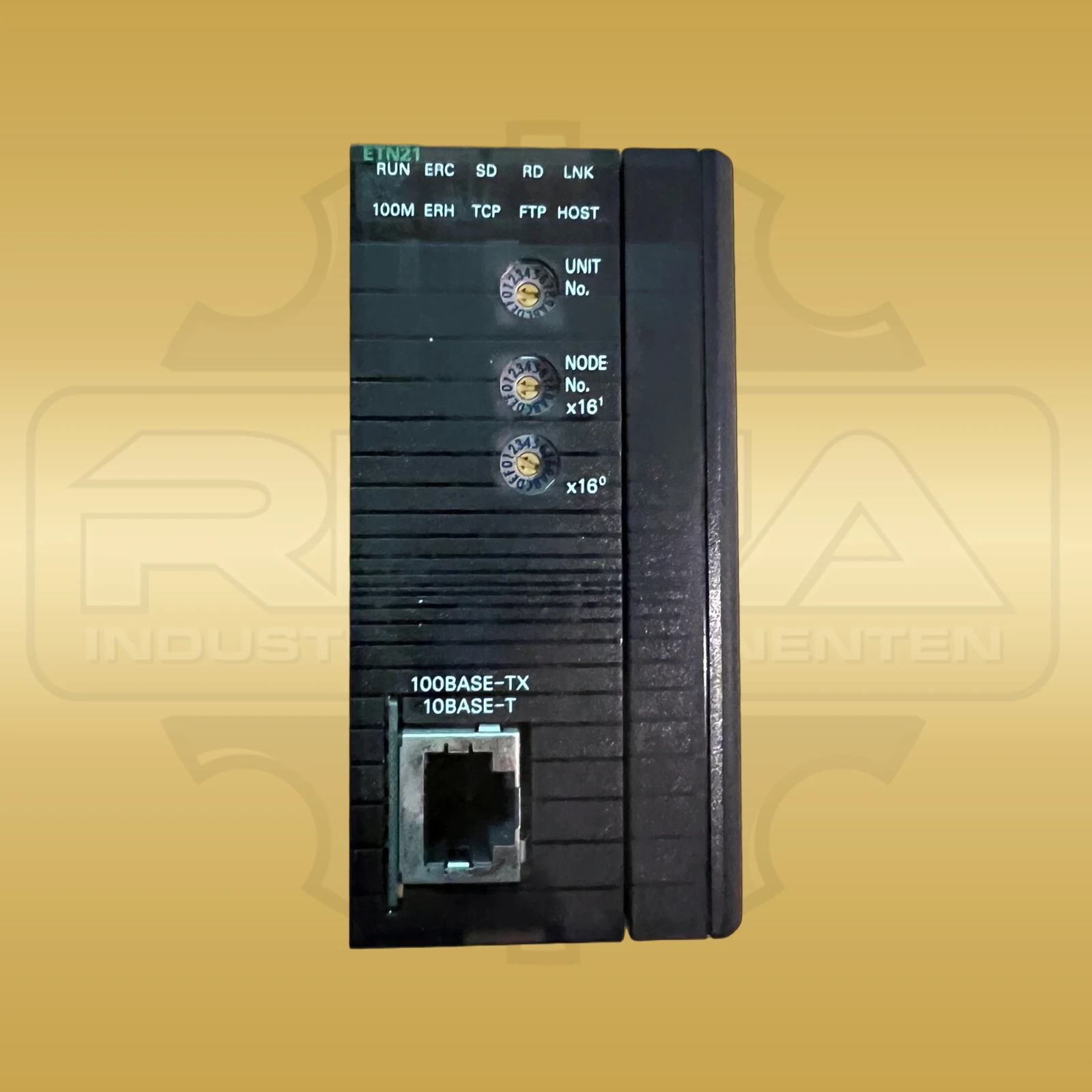

Die Einheit stellt TCP/IP- und UDP/IP-Socket-Dienste sowie FINS-Kommunikation über Ethernet bereit. Zusätzlich sind ein FTP-Server, SMTP-Funktionen und Dienste zur automatischen Zeitsynchronisation in den Omron-Unterlagen beschrieben. Knoten- und Unit-Nummer werden direkt an den frontseitigen Drehschaltern eingestellt; Statusanzeigen informieren unter anderem über Run-, Link-, Sende- und Empfangszustände. Die Frontbuchse ist als einzelner RJ45-Ethernet-TCP/IP-Port ausgewiesen.

Die Stromaufnahme beträgt maximal 370 mA bei 5 V DC. Omron weist für CJ1W-ETN21 ein Gehäusemaß von 31 × 90 × 65 mm und ein Gewicht von höchstens 100 g aus. Diese Werte beziehen sich ausdrücklich auf die kompakte CJ-Ausführung und nicht auf die größere CS1W-ETN21-Variante gemäß dem Omron-Netzwerkhandbuch.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Omron
Produktreihe SYSMAC CJ-Serie
Hersteller-/Bestell-/Identnummer CJ1W-ETN21
Geräteart Ethernet-Kommunikationseinheit

Leistungsdaten

Versorgungsspannung 5 V DC über den CPU-Bus
Stromaufnahme max. 370 mA bei 5 V DC

Schnittstellen

Ethernet-Port 1 × RJ45
Ethernet-Standards 100BASE-TX und 10BASE-T
Netzwerktopologie Sternstruktur
Kommunikationsdienste TCP/IP, UDP/IP, FINS, FTP und SMTP

Einbau und Umgebung

Montageposition CPU-Rack oder Erweiterungsrack

Maße und Gewicht

Abmessungen 31 × 90 × 65 mm
Gewicht max. 100 g

Weitere Angaben

Baugruppenklasse CJ-Series CPU Bus Unit
Übertragungsrate 100 Mbit/s oder 10 Mbit/s
Medienzugriff CSMA/CD
Übertragungsmedium UTP oder STP, Kategorie 5/5e für 100BASE-TX
Maximale Leitungslänge 100 m zwischen Hub und Knoten
Maximale Modulanzahl 4 Einheiten einschließlich Erweiterungsracks
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu CJ1W-ETN21

Kontakt aufnehmen
Welche Ethernet-Standards unterstützt Omron CJ1W-ETN21?

Die Einheit unterstützt 100BASE-TX mit 100 Mbit/s und kann außerdem als 10BASE-T-Anschluss mit 10 Mbit/s betrieben werden.

In welchen SPS-Systemen wird CJ1W-ETN21 eingesetzt?

Omron klassifiziert das Modul als CPU-Bus-Einheit für SPS-Systeme der SYSMAC-CJ-Serie und nennt CPU- sowie Erweiterungsracks als Montagepositionen.
