Produktbeschreibung

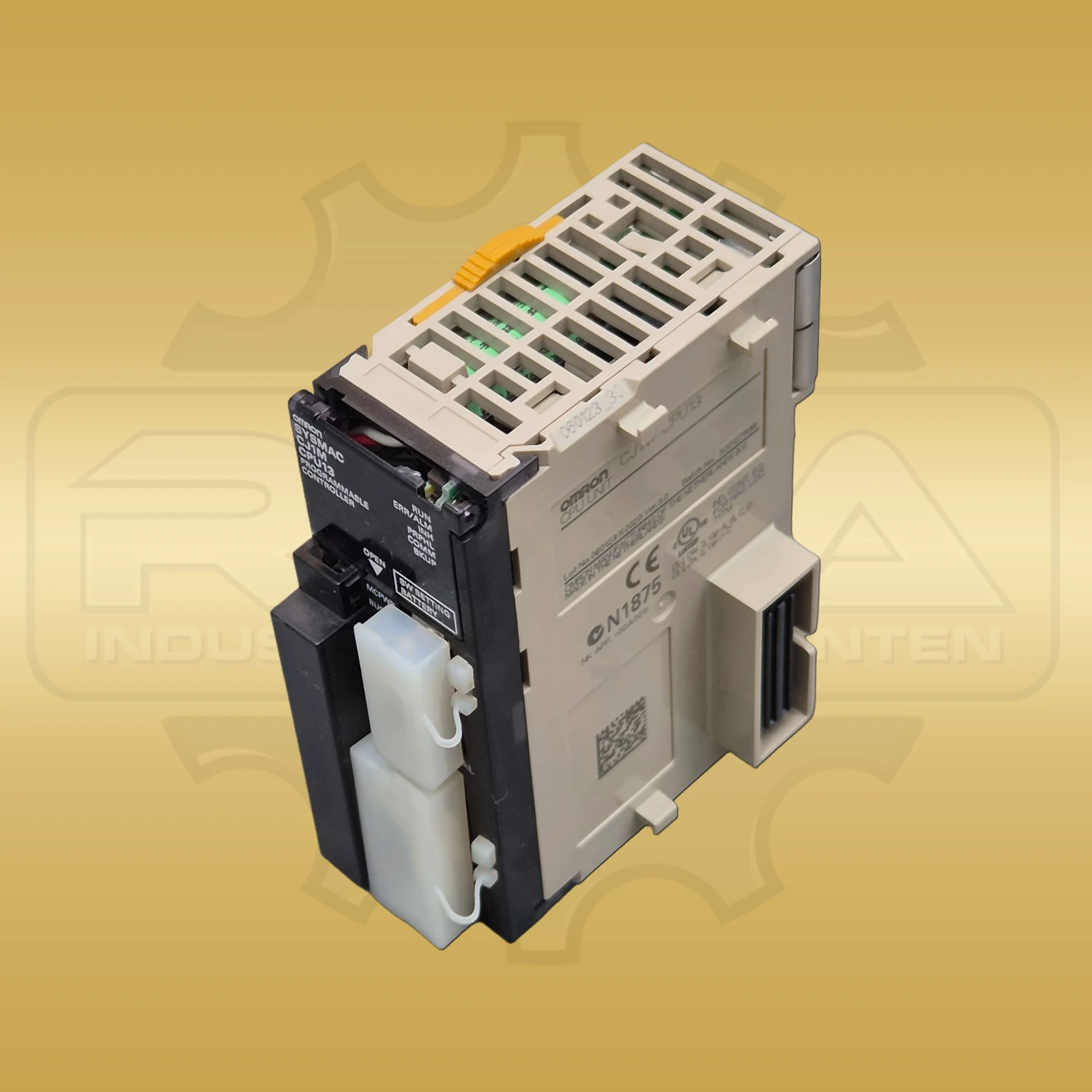

Omron CJ1M-CPU13 ist eine Standard-CPU-Einheit aus der SYSMAC-CJ-Serie. Die Steuerung stellt eine maximale E/A-Kapazität von 640 Punkten bereit und unterstützt insgesamt bis zu 20 anschließbare Module. Davon können zehn Module im CPU-Rack und weitere zehn in einem Erweiterungsrack angeordnet werden. Für diese genaue CPU13-Ausführung ist ein Erweiterungsrack zulässig; kleinere CPU11- und CPU12-Varianten besitzen diese Erweiterungsmöglichkeit nicht. Die Programmkapazität beträgt 20 K Schritte. Als Datenspeicher sind 32 K Wörter im DM-Bereich von D00000 bis D32767 dokumentiert; ein separater EM-Bereich ist für dieses Modell nicht vorhanden. Grundbefehle werden ab 0,10 µs, Sonderbefehle ab 0,15 µs ausgeführt. Der minimale Overhead beträgt 0,5 ms. Die CPU unterstützt Ladder Diagram, Sequential Function Chart, Structured Text und Mnemonik sowie ungefähr 400 Ladder-Befehle. Zur integrierten Kommunikation stehen ein Peripherieport und ein RS-232C-Port zur Verfügung. Der serielle Anschluss unterstützt Host Link, NT Link, 1:N, No-Protocol und Peripheral Bus mit Übertragungsraten bis 115,2 kbit/s. Programme, Parameter und Dateien können auf einer CompactFlash-Speicherkarte abgelegt werden. Die Montage erfolgt auf der DIN-Schiene; die CJ-Baugruppen werden ohne separates Backplane direkt miteinander verbunden. Die Stromaufnahme beträgt 0,58 A am 5-V-System. Das offizielle Omron-Maßbild nennt 31 mm Breite, 90 mm Höhe und 73,9 mm Gesamttiefe. Ein variantengenaues Gewicht ist dort nicht ausgewiesen; für die kompakte CPU-Einheit wird deshalb konservativ ca. 130 g angesetzt. Die vollständige Typnummer CJ1M-CPU13 grenzt diese Standard-CPU von Ausführungen mit integrierten Impuls-E/A oder Ethernet ab.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Omron |
|---|---|
| Produktreihe | SYSMAC CJ1M |
| Hersteller-/Bestell-/Identnummer | CJ1M-CPU13 |
| Geräteart | SPS-CPU-Einheit |
| Maximale E/A-Kapazität | 640 Punkte |
| Maximale Modulanzahl | 20 Module, davon 10 im CPU- und 10 im Erweiterungsrack |
| Erweiterungsracks | max. 1 Rack |
| Programmkapazität | 20 K Schritte |
| Datenspeicher | 32 K Wörter DM, kein EM |
| LD-Ausführungszeit | ab 0,10 µs |
| Befehlssatz | ca. 400 Ladder-Befehle |
| Programmiersprachen | LD, SFC, ST und Mnemonik |
| Serielle Schnittstelle | RS-232C, D-Sub 9-polig |
| Serielle Übertragungsrate | bis 115,2 kbit/s |
| Speicherkarte | CompactFlash, bis 128 MB |
| Montage | DIN-Schiene, direkte Baugruppenverbindung ohne Backplane |
| Stromaufnahme | 0,58 A im 5-V-System |
| Abmessungen | 31 × 90 × 73,9 mm |
| Gewicht | ca. 130 g |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild ABB 3HAC026254-001
250,00 €
Beispielbild ABB 3HAC14549-1
Preis auf Anfrage
Beispielbild ABB 3HAC17342-1/01
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Kapazität besitzt Omron CJ1M-CPU13?
Die CPU13 verwaltet bis zu 640 E/A-Punkte, 20 Module und ein Erweiterungsrack; die Programmkapazität beträgt 20 K Schritte.
Welche Schnittstellen sind in CJ1M-CPU13 integriert?
Die Standard-CPU besitzt einen Peripherieport und einen RS-232C-Port sowie einen Steckplatz für CompactFlash-Speicherkarten.
