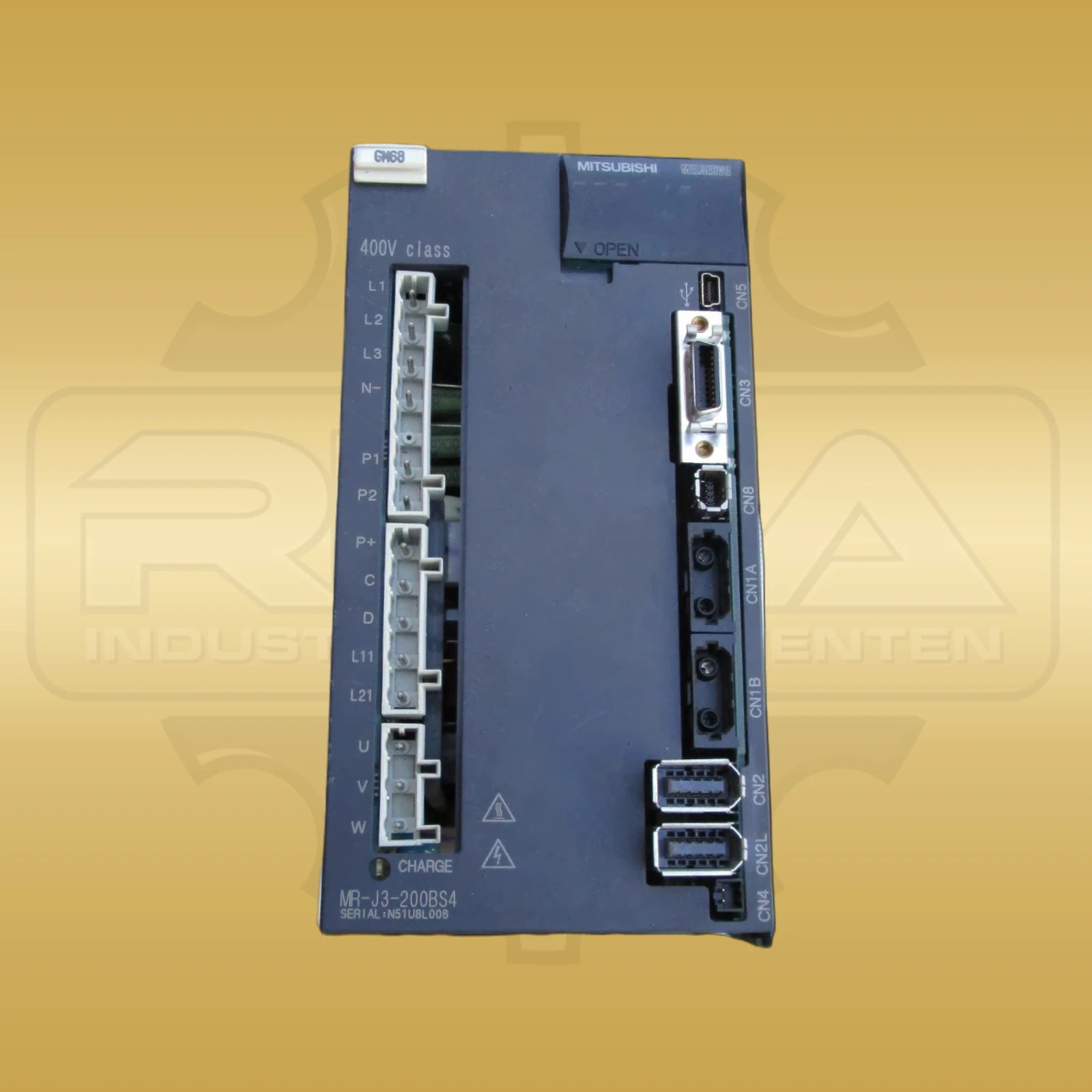

Mitsubishi Electric MR-J3-200BS4
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Über die SSCNET-III-Schnittstelle wird der Mitsubishi Electric MR-J3-200BS4 in die zugehörige Servosteuerung eingebunden. Die vollständige Kennung bezeichnet einen Sicherheits-Servoverstärker der Reihe MELSERVO-J3 mit 2 kW Nennleistung und 400-V-Leistungsklasse. Mitsubishi führt für die MR-J3-BS-Ausführung eine integrierte Safe-Torque-Off-Funktion auf. Stop Category 0 wird über STO abgebildet; Safe Stop 1 ist im dokumentierten Sicherheitskonzept zusammen mit dem Sicherheitslogikmodul MR-J3-D05 vorgesehen. Die Kommunikation zwischen Steuerung und Verstärker erfolgt über SSCNET III. Für den Hauptstromkreis nennt die Dokumentation eine dreiphasige Eingangsspannung von 380 bis 480 V AC bei 50 oder 60 Hz. Der zulässige Spannungsbereich reicht von 323 bis 528 V AC, der Eingangsnennstrom beträgt 5,1 A. Ausgangsseitig stehen eine dreiphasige Nennspannung von 323 V AC und 5,4 A Ausgangsnennstrom. Der Steuerstromkreis wird einphasig mit 380 bis 480 V AC bei 50 oder 60 Hz versorgt. Die Typcodierung ordnet die Ziffernfolge 200 der Leistungsklasse 2,0 kW und die Endziffer 4 der 400-V-Ausführung zu. Der Buchstabe B kennzeichnet die SSCNET-III-Ausführung, S die Sicherheitsvariante. Das offene, lüftergekühlte Gehäuse ist für den Schaltschrankeinbau beschrieben. Seine Außenmaße betragen 168 mm Höhe, 90 mm Breite und 195 mm Tiefe; die dokumentierte Masse liegt bei 2,3 kg. Als Umgebungsbereich nennt Mitsubishi 0 bis 55 °C im Betrieb und −20 bis 65 °C bei Lagerung, jeweils ohne Vereisung. Die zulässige relative Luftfeuchte beträgt bis zu 90 Prozent ohne Kondensation. Für den Aufstellort sind Innenräume ohne direkte Sonneneinstrahlung sowie eine Höhe bis 1.000 m über Meeresspiegel angegeben. Die konkrete Typkennung MR-J3-200BS4 verbindet damit die 2-kW-Leistungsklasse, SSCNET-III-Anbindung und Sicherheitsausführung in der 400-V-Baureihe.

Mitsubishi Electric MR-J3-200BS4 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Mitsubishi Electric
Produktreihe MELSERVO-J3
Hersteller-/Bestell-/Identnummer MR-J3-200BS4
Geräteart Sicherheits-Servoverstärker
Nennleistung 2 kW
Leistungsklasse 400 V
Kommunikation SSCNET III
Sicherheitsfunktionen STO integriert; SS1 im System mit MR-J3-D05
Hauptstromversorgung 3-phasig 380–480 V AC, 50/60 Hz
Zulässiger Eingangsspannungsbereich 3-phasig 323–528 V AC
Eingangsnennstrom 5,1 A
Ausgangsnennspannung 3-phasig 323 V AC
Ausgangsnennstrom 5,4 A
Steuerstromversorgung 1-phasig 380–480 V AC, 50/60 Hz
Betriebstemperatur 0 bis 55 °C, ohne Vereisung
Abmessungen 90 × 168 × 195 mm (B × H × T)
Gewicht 2,3 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Leistungs- und Versorgungsklasse hat der MR-J3-200BS4?

Der Sicherheits-Servoverstärker ist für 2 kW ausgeführt und gehört zur 400-V-Klasse mit dreiphasiger Hauptstromversorgung von 380 bis 480 V AC.

Welche Sicherheits- und Kommunikationsfunktionen sind dokumentiert?

Mitsubishi dokumentiert integriertes STO und SSCNET III. SS1 ist im Sicherheitskonzept zusammen mit dem Sicherheitslogikmodul MR-J3-D05 beschrieben.
