Mitsubishi Electric GT2708-STBD
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

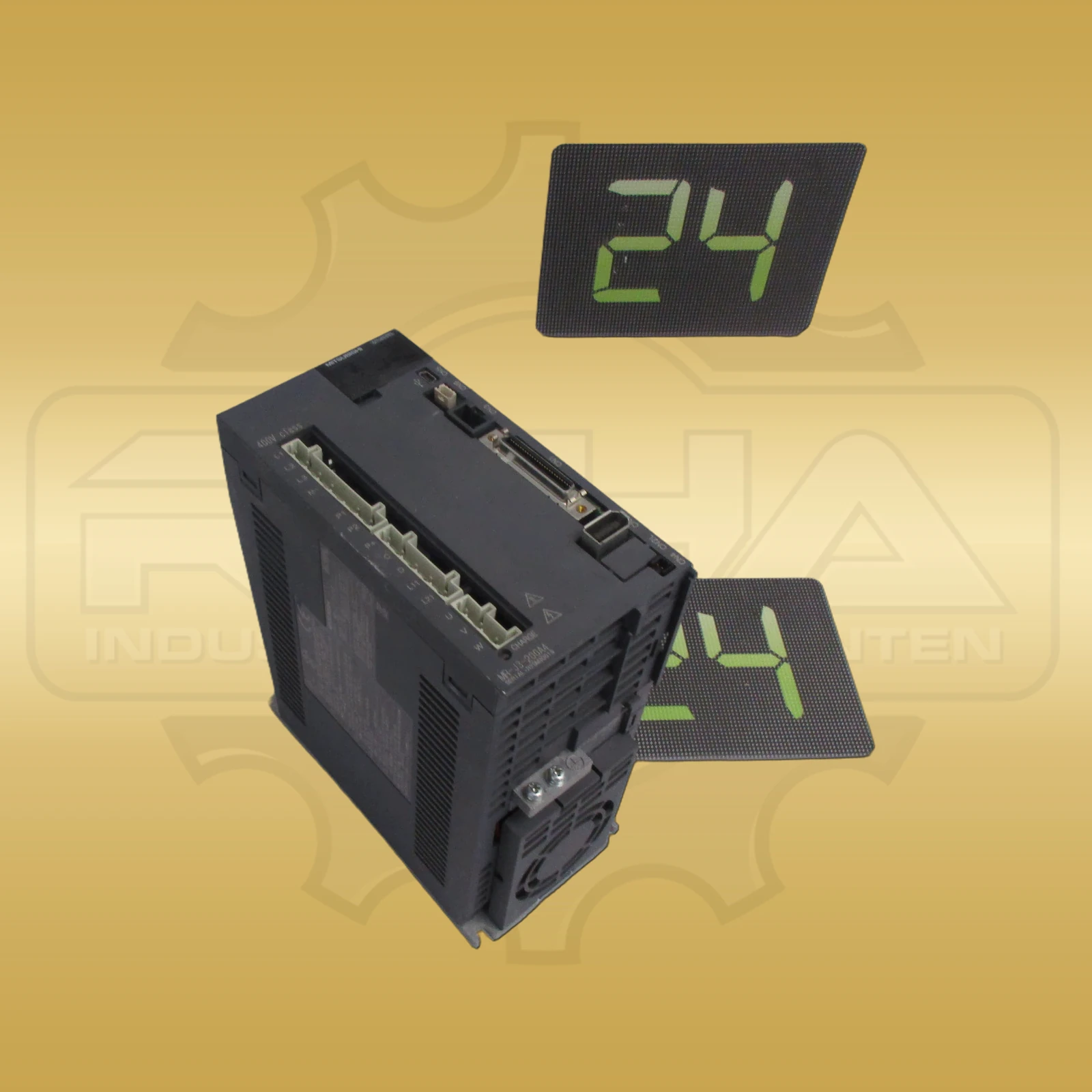

Von 0 bis 55 °C reicht der spezifizierte Betriebstemperaturbereich des Mitsubishi Electric MR-J3-200A4. Die zulässige Luftfeuchte beträgt im Betrieb und bei Lagerung höchstens 90 Prozent, nicht kondensierend. Der digitale AC-Servoverstärker gehört zur Baureihe MELSERVO-J3 und ist der 400-V-Leistungsklasse mit 2 kW zugeordnet. Seine Hauptstromversorgung arbeitet dreiphasig mit 380 bis 480 V AC bei 50 oder 60 Hz; als zulässiger Spannungsbereich sind 323 bis 528 V AC angegeben. Für den Steuerstromkreis gelten einphasig ebenfalls 380 bis 480 V AC. Die Schnittstellenversorgung benötigt 24 V DC mit einer Toleranz von ±10 % und bis zu 300 mA Strombelastbarkeit. Positions-, Drehzahl- und Drehmomentregelung werden durch sinusförmige PWM- und Stromregelung umgesetzt. Bei der Positionsregelung verarbeitet der Verstärker Eingangsimpulse bis 1 Mpps über einen Differenzempfänger beziehungsweise bis 200 kpps über Open Collector. Die Positionsrückmeldung ist mit 262.144 Impulsen pro Motorumdrehung spezifiziert. Für die Drehzahlregelung nennt Mitsubishi einen Bereich von 1:2000 über den analogen Sollwert und 1:5000 über den internen Sollwert. Eine dynamische Bremse ist integriert. Das Gehäuse ist als offene, lüftergekühlte Ausführung mit Schutzart IP00 aufgebaut. Seine Außenmaße betragen 90 mm in der Breite, 168 mm in der Höhe und 195 mm in der Tiefe; das Nettogewicht liegt bei 2,1 kg. Diese mechanischen Daten erleichtern die Prüfung des vorhandenen Einbauraums. Die vollständige Typnummer MR-J3-200A4 grenzt die Ausführung gegenüber anderen Leistungs- und Spannungsklassen der MR-J3-Serie ab. Für die technische Zuordnung sind daher neben der Typnummer besonders Leistungsklasse, Versorgung, Regelungsarten, Bauform und Abmessungen maßgeblich.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Mitsubishi Electric |
|---|---|
| Produktreihe | MELSERVO-J3 |
| Hersteller-/Bestell-/Identnummer | MR-J3-200A4 |
| Gerätetyp | Digitaler AC-Servoverstärker |
| Nennleistung | 2 kW |
| Leistungsklasse | 400 V |
| Hauptstromversorgung | 3-phasig 380 bis 480 V AC, 50/60 Hz |
| Zulässiger Hauptstrom-Spannungsbereich | 3-phasig 323 bis 528 V AC |
| Steuerstromversorgung | 1-phasig 380 bis 480 V AC, 50/60 Hz |
| Schnittstellenversorgung | 24 V DC ±10 %, erforderliche Strombelastbarkeit 300 mA |
| Regelverfahren | Sinusförmige PWM- und Stromregelung |
| Regelungsarten | Positions-, Drehzahl- und Drehmomentregelung |
| Dynamische Bremse | Integriert |
| Maximale Eingangsimpulsfrequenz | 1 Mpps bei Differenzempfänger, 200 kpps bei Open Collector |
| Positionsrückmeldung | 262.144 Impulse pro Motorumdrehung |
| Drehzahlregelbereich | 1:2000 über analogen Sollwert, 1:5000 über internen Sollwert |
| Bauform / Schutzart | Offene, lüftergekühlte Ausführung, IP00 |
| Umgebungstemperatur im Betrieb | 0 bis 55 °C, nicht gefrierend |
| Abmessungen | 90 × 168 × 195 mm (B × H × T) |
| Gewicht | 2,1 kg netto |
Ähnliche Artikel
Zum Shop
Mitsubishi Electric QY80
90,00 €
Siemens 1FT6082-1AF71-4AH1
Preis auf Anfrage
Siemens 6SL3120-1TE21-8AC0
1.210,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Versorgungs- und Leistungsdaten gelten für den Mitsubishi Electric MR-J3-200A4?
Der Servoverstärker gehört zur 400-V-Klasse und ist für 2 kW zugeordnet. Die Hauptstromversorgung beträgt dreiphasig 380 bis 480 V AC bei 50/60 Hz; für die Schnittstellenversorgung gelten 24 V DC ±10 %.
Welche mechanischen Daten und Regelungsarten besitzt der MR-J3-200A4?
Das lüftergekühlte IP00-Gerät misst 90 × 168 × 195 mm und wiegt 2,1 kg netto. Es unterstützt Positions-, Drehzahl- und Drehmomentregelung und verfügt über eine integrierte dynamische Bremse.
