Mitsubishi Electric GT2103-PMBD
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Drei kabelgebundene Schnittstellen prägen die Kommunikationsseite des Mitsubishi Electric GT2103-PMBDS. RS-232 steht über eine sechspolige Mini-DIN-Buchse bereit, RS-422/485 über einen neunpoligen Klemmenblock; beide seriellen Kanäle erreichen bis zu 115200 bit/s. Ergänzend besitzt das Bedienpanel einen USB-Device-Kanal mit Mini-B-Anschluss und 12 Mbit/s sowie eine SDHC-Schnittstelle für Speicherkarten bis 32 GB. Das GT2103-PMBDS gehört innerhalb der GOT2000-Familie zur Baureihe GT21 und ist als Graphic Operation Terminal ausgeführt. Sein 3,8-Zoll-TFT-Monochromdisplay arbeitet mit 320 × 128 Punkten. Die aktive Anzeigefläche misst 89,0 × 35,6 mm, stellt 32 Graustufen dar und wird von einer fünffarbigen LED-Hintergrundbeleuchtung ergänzt. Damit bleiben Displayeigenschaften und Kommunikationsanschlüsse getrennt nachvollziehbar, ohne unterschiedliche Varianten der Reihe miteinander zu vermischen. Versorgt wird das Gerät mit 24 V DC innerhalb einer Toleranz von +10 beziehungsweise −15 Prozent; die maximale Leistungsaufnahme beträgt 1,9 W. Die Frontseite ist mit IP67F ausgewiesen, die dem Schaltschrank zugewandte Seite mit IP2X. Für horizontale Montage gilt ein Betriebstemperaturbereich von 0 bis 55 °C, für vertikale Montage von 0 bis 50 °C. Der erforderliche Schalttafelausschnitt beträgt 105 × 66 mm. Das Gehäuse misst 113 mm in der Breite, 74 mm in der Höhe und 27 mm in der Tiefe; das Nettogewicht ohne Befestigungsteile liegt bei 0,20 kg. Bei der konkreten Bestellung werden diese mechanischen Daten zugleich für den Versand aus Deutschland herangezogen. Für die technische Zuordnung bleiben die vollständige Kennung GT2103-PMBDS, die GOT2000-/GT21-Reihe und die aufgeführten Schnittstellen entscheidend.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Mitsubishi Electric |
|---|---|
| Produktreihe | GOT2000 / GT21 |
| Hersteller-/Bestell-/Identnummer | GT2103-PMBDS |
| Geräteart | Graphic Operation Terminal / HMI-Bedienpanel |
| Display | 3,8 Zoll TFT-Monochrom-LCD |
| Auflösung | 320 × 128 Punkte |
| Anzeigefläche | 89,0 × 35,6 mm |
| Darstellung | 32 Graustufen |
| Hintergrundbeleuchtung | 5-farbige LED |
| Versorgungsspannung | 24 V DC (+10 %, −15 %) |
| Maximale Leistungsaufnahme | 1,9 W |
| RS-232-Schnittstelle | 1 Kanal, bis 115200 bit/s, Mini-DIN 6-polig |
| RS-422/485-Schnittstelle | 1 Kanal, bis 115200 bit/s, 9-poliger Klemmenblock |
| USB-Device-Schnittstelle | 1 Kanal, Full-Speed 12 Mbit/s, Mini-B |
| SD-Kartenschnittstelle | SDHC bis 32 GB |
| Schutzart | Front IP67F, Schaltschrankinnenseite IP2X |
| Betriebstemperatur | 0 bis 55 °C bei horizontaler, 0 bis 50 °C bei vertikaler Montage |
| Schalttafelausschnitt | 105 × 66 mm |
| Abmessungen | 113 × 74 × 27 mm (B × H × T) |
| Gewicht | 0,20 kg Nettogewicht ohne Befestigungsteile |
Ähnliche Artikel
Zum Shop

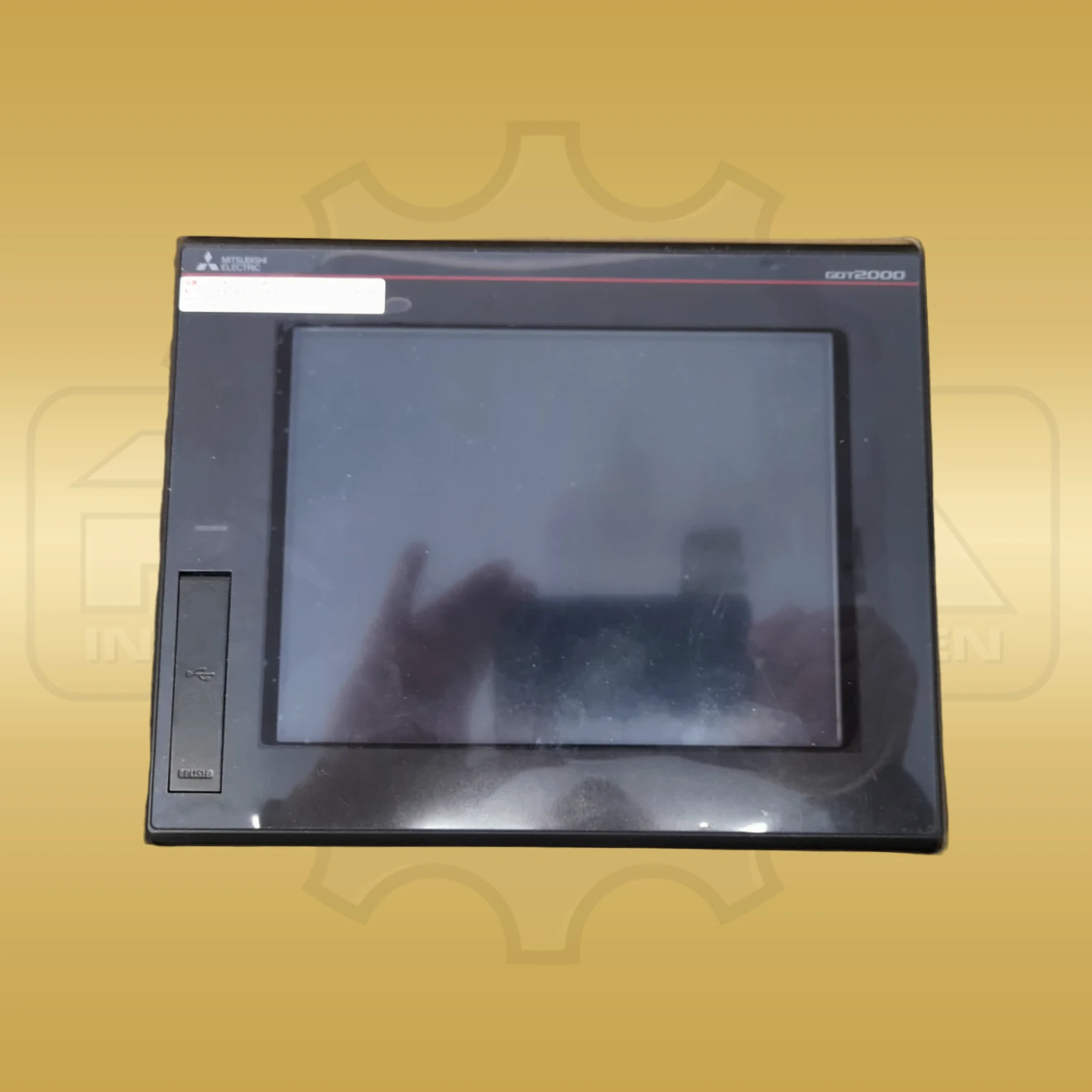

Mitsubishi Electric GT2708-STBD
Preis auf Anfrage
Siemens 6AV2125-2GB23-0AX0
2.090,00 €
Siemens 6AV3627-1JK00-0AX0
330,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Kommunikationsschnittstellen besitzt das Mitsubishi Electric GT2103-PMBDS?
Das Bedienpanel stellt je einen Kanal für RS-232, RS-422/485 und USB Device über Mini-B bereit. Zusätzlich ist eine SDHC-Schnittstelle für Karten bis 32 GB vorhanden.
Welche Einbaumaße gelten für das GT2103-PMBDS?
Das Gehäuse misst 113 × 74 × 27 mm, der erforderliche Schalttafelausschnitt 105 × 66 mm. Das Nettogewicht ohne Befestigungsteile beträgt 0,20 kg.
