Mitsubishi Electric GT2103-PMBDS
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Eine Auflösung von 320 × 128 Bildpunkten kennzeichnet das Mitsubishi Electric GT2103-PMBD innerhalb der GOT2000-GT21-Reihe. Das 3,8-Zoll-TFT arbeitet monochrom mit 32 Graustufen. Die sichtbare Anzeigefläche beträgt 89,0 × 35,6 mm. Für die Helligkeit stehen 32 Einstellstufen bereit. Die LED-Hintergrundbeleuchtung kann Weiß, Grün, Rosa, Orange oder Rot darstellen. Das analoge resistive Touchpanel ist für eine Einpunktbedienung ausgelegt. Die Versorgung erfolgt mit 24 V DC bei +10 und −15 Prozent Toleranz. Unter maximaler Last nimmt das Gerät höchstens 2,6 W auf; bei ausgeschalteter Hintergrundbeleuchtung sind 2,0 W angegeben. Die serielle RS-422/485-Schnittstelle arbeitet mit bis zu 115200 bit/s. Ethernet steht über 10BASE-T und 100BASE-TX am RJ45-Anschluss bereit. Eine USB-Mini-B-Geräteschnittstelle erreicht Full-Speed mit 12 Mbit/s. Der SDHC-Steckplatz unterstützt Karten bis 32 GB. Außerhalb des Gehäuses ist die Schutzstruktur mit IP67F, innerhalb der Schalttafel mit IP2X dokumentiert. Horizontal montiert reicht der Betriebstemperaturbereich von 0 bis +55 °C, vertikal montiert von 0 bis +50 °C. Für die Lagerung gelten −20 bis +60 °C; die relative Luftfeuchte darf 10 bis 90 Prozent betragen und muss nicht kondensierend bleiben. Die zulässige Schalttafeldicke liegt zwischen 1 und 4 mm. Das Gehäuse misst 113 mm in der Breite, 74 mm in der Höhe und 32 mm in der Tiefe. Der Schalttafelausschnitt beträgt 105 × 66 mm. Das Nettogewicht ohne Befestigung liegt bei 0,2 kg. Die Archivaufnahme zeigt Mitsubishi Electric und die vollständige Typnummer GT2103-PMBD.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Mitsubishi Electric |
|---|---|
| Produktreihe | GOT2000 GT21 |
| Hersteller-/Bestell-/Identnummer | GT2103-PMBD |
| Gerätetyp | Graphic Operation Terminal (HMI) |
| Anzeige | 3,8 Zoll TFT-Monochromdisplay |
| Auflösung | 320 × 128 Bildpunkte |
| Anzeigefläche | 89,0 × 35,6 mm (B × H) |
| Graustufen und Helligkeit | 32 Graustufen; Helligkeit in 32 Stufen einstellbar |
| Hintergrundbeleuchtung | 5-farbige LED: Weiß, Grün, Rosa, Orange und Rot |
| Touchpanel | analoge resistive Folie; Einpunktbedienung |
| Versorgungsspannung | 24 V DC (+10 %, −15 %) |
| Leistungsaufnahme | maximal 2,6 W; 2,0 W bei ausgeschalteter Hintergrundbeleuchtung |
| Serielle Schnittstelle | RS-422/485, 1 Kanal, bis 115200 bit/s |
| Ethernet | 10BASE-T/100BASE-TX, RJ45 |
| USB und Speicherkarte | USB Mini-B, Full-Speed 12 Mbit/s; SDHC bis 32 GB |
| Schutzstruktur | außerhalb des Gehäuses IP67F; innerhalb IP2X |
| Umgebungsbedingungen | Betrieb 0 bis +55 °C horizontal bzw. 0 bis +50 °C vertikal; Lagerung −20 bis +60 °C; 10–90 % relative Luftfeuchte, nicht kondensierend |
| Schalttafelausschnitt | 105 × 66 mm (B × H) |
| Abmessungen | 113 × 74 × 32 mm (B × H × T) |
| Gewicht | 0,2 kg Nettogewicht ohne Befestigung |
Ähnliche Artikel
Zum Shop
Mitsubishi Electric GT2708-STBD
Preis auf Anfrage

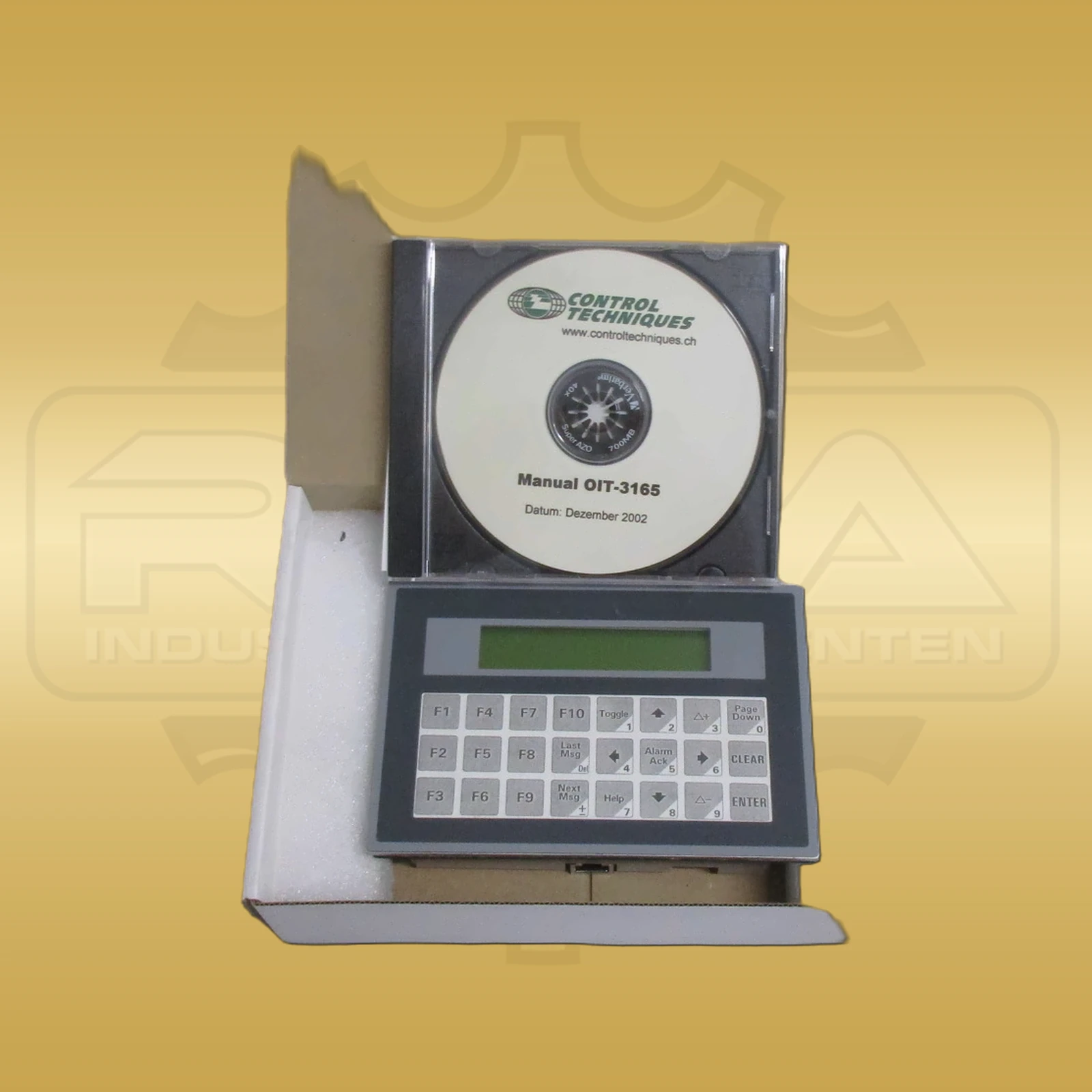

Control Techniques EMC-OIT-3165-A
Preis auf Anfrage

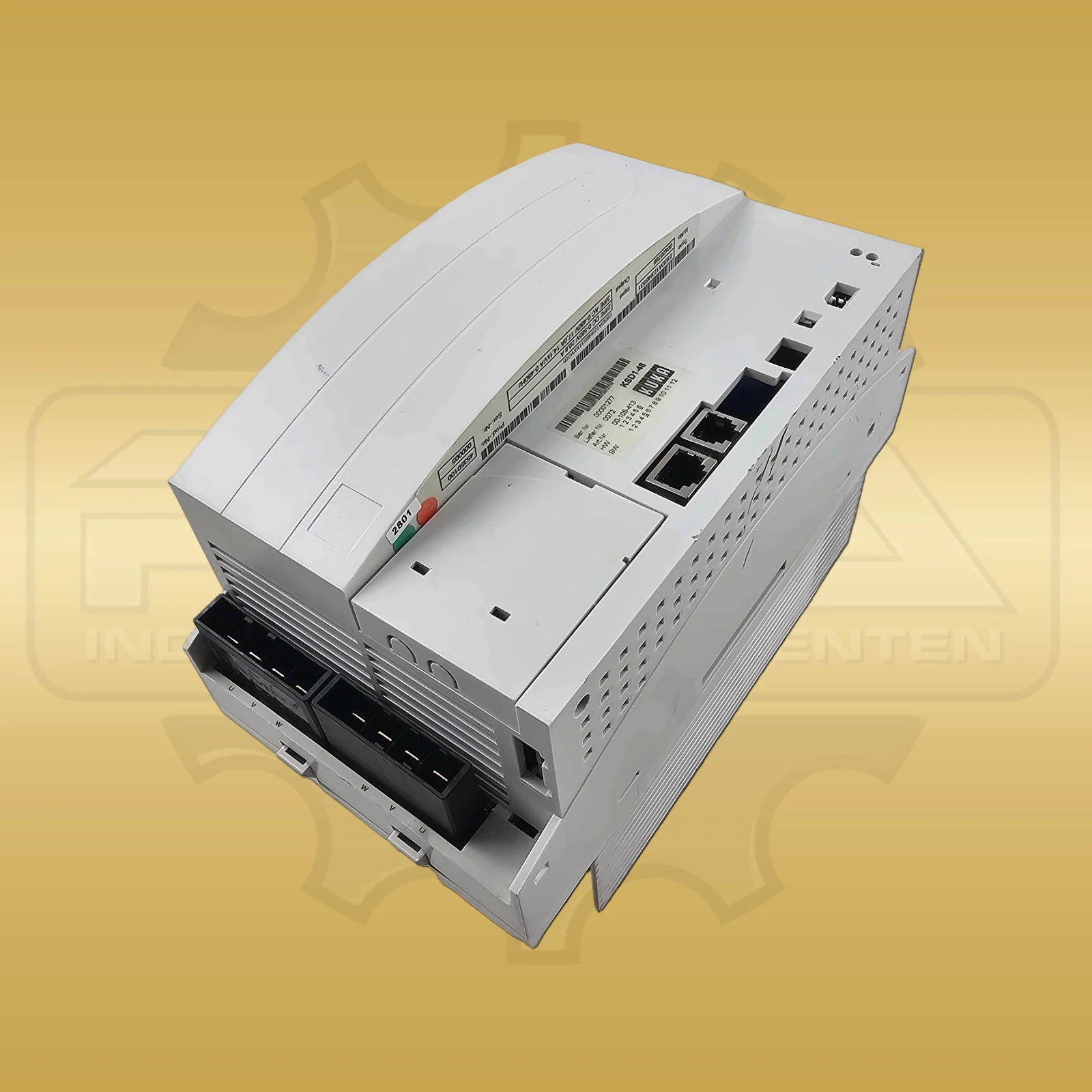

KUKA KSD1-48
