Lenze EMF2175IB
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Über die AIF-Schnittstelle stellt das Lenze EMF2175IB die Feldbuskommunikation zwischen einem Lenze-Antriebsregler und einem DeviceNet- oder CANopen-Netz her. Das aufsteckbare Kommunikationsmodul unterstützt die Reglerreihen 82XX, 8200 vector und 93XX sowie den 9300 Servo PLC. Sein Kommunikationsprofil wird über einen DIP-Schalter gewählt. Dort lassen sich auch Teilnehmeradresse und Baudrate einstellen, sodass die Baugruppe ohne getrennte Bedieneinheit auf die jeweilige Netzkonfiguration abgestimmt wird. Für DeviceNet arbeitet das Modul als Slave. Abhängig vom gewählten Profil stehen Übertragungsraten von 10, 20, 50, 125, 250, 500 oder 1000 kbit/s zur Verfügung. Die Teilnehmeradresse ist für bis zu 63 Netzteilnehmer einstellbar. Der Bus wird als Linie aufgebaut und an beiden Enden mit jeweils 120 Ohm abgeschlossen. Steckbare Schraubklemmen dienen dem elektrischen Anschluss; zwei Leuchtdioden zeigen den Kommunikationszustand an. Die CAN-Kommunikation basiert auf dem Übertragungsmedium nach DIN ISO 11898. Damit bilden Profilwahl, physischer Bus und Regleranschluss eine klar abgegrenzte Modulfunktion. Die Versorgung kann intern über den angeschlossenen Regler erfolgen. Eine separate Speisung mit 24 V DC bei ±10 Prozent und maximal 100 mA hält die Buskommunikation auch dann aufrecht, wenn der Antriebsregler abgeschaltet ist. Für diese Betriebsart wird das Modul über ein separates Netzteil versorgt. Der zulässige Temperaturbereich im Betrieb reicht von minus 20 bis 60 Grad Celsius. Mit etwa 75 x 62 x 36 mm bleibt die Baugruppe innerhalb der kompakten AIF-Bauform. Produktkennung, Busprofil, Teilnehmeradresse, Baudrate und externe Versorgung sind damit die wesentlichen technischen Zuordnungsmerkmale des EMF2175IB.

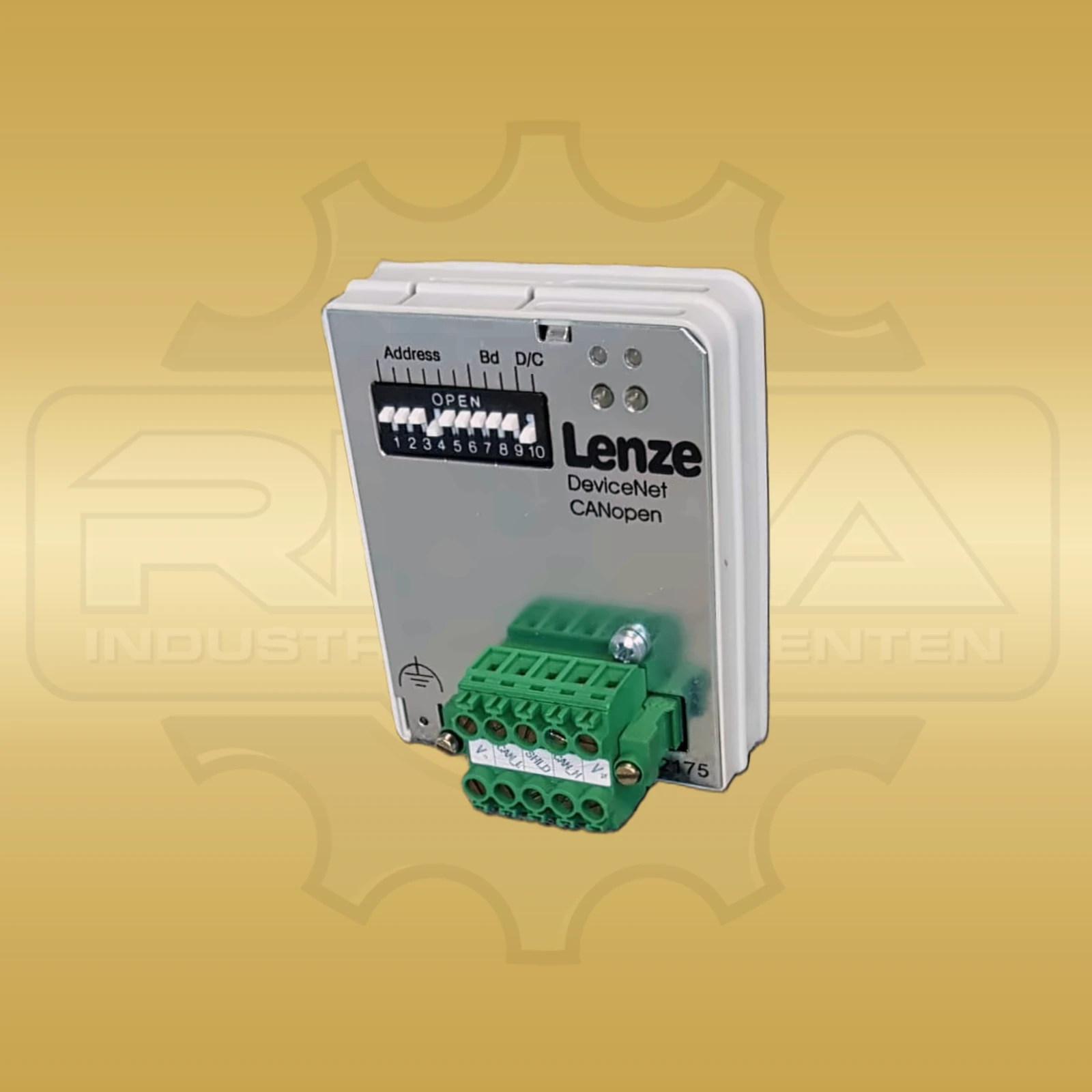

Lenze EMF2175IB Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Lenze
Produktreihe EMF 2100
Hersteller-/Bestell-/Identnummer EMF2175IB
Geräteart AIF-Feldbus-Kommunikationsmodul
Kommunikationsprofile DeviceNet / CANopen
Geräteanschluss AIF für 82XX, 8200 vector, 93XX und 9300 Servo PLC
DeviceNet-Gerätetyp Slave
Kommunikationsgeschwindigkeit 10 / 20 / 50 / 125 / 250 / 500 / 1000 kbit/s, profilabhängig
Kommunikationsteilnehmer max. 63
Kommunikations-Netztopologie Linie, beidseitig mit 120 Ohm abgeschlossen
Elektrischer Anschluss Steckbare Schraubklemmen
Externe Versorgung 24 V DC ±10 %, max. 100 mA
Betriebstemperatur -20 bis 60 °C
Abmessungen 75 x 62 x 36 mm
Gewicht ca. 0,10 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Kommunikationsprofile unterstützt das Lenze EMF2175IB?

Das Modul unterstützt DeviceNet und CANopen; das Kommunikationsprofil wird über einen DIP-Schalter gewählt.

Kann das EMF2175IB extern versorgt werden?

Eine separate Versorgung mit 24 V DC bei ±10 Prozent und maximal 100 mA ist für die Buskommunikation bei abgeschaltetem Regler vorgesehen.
