SEW-Eurodrive MXA80A-012-503-00
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

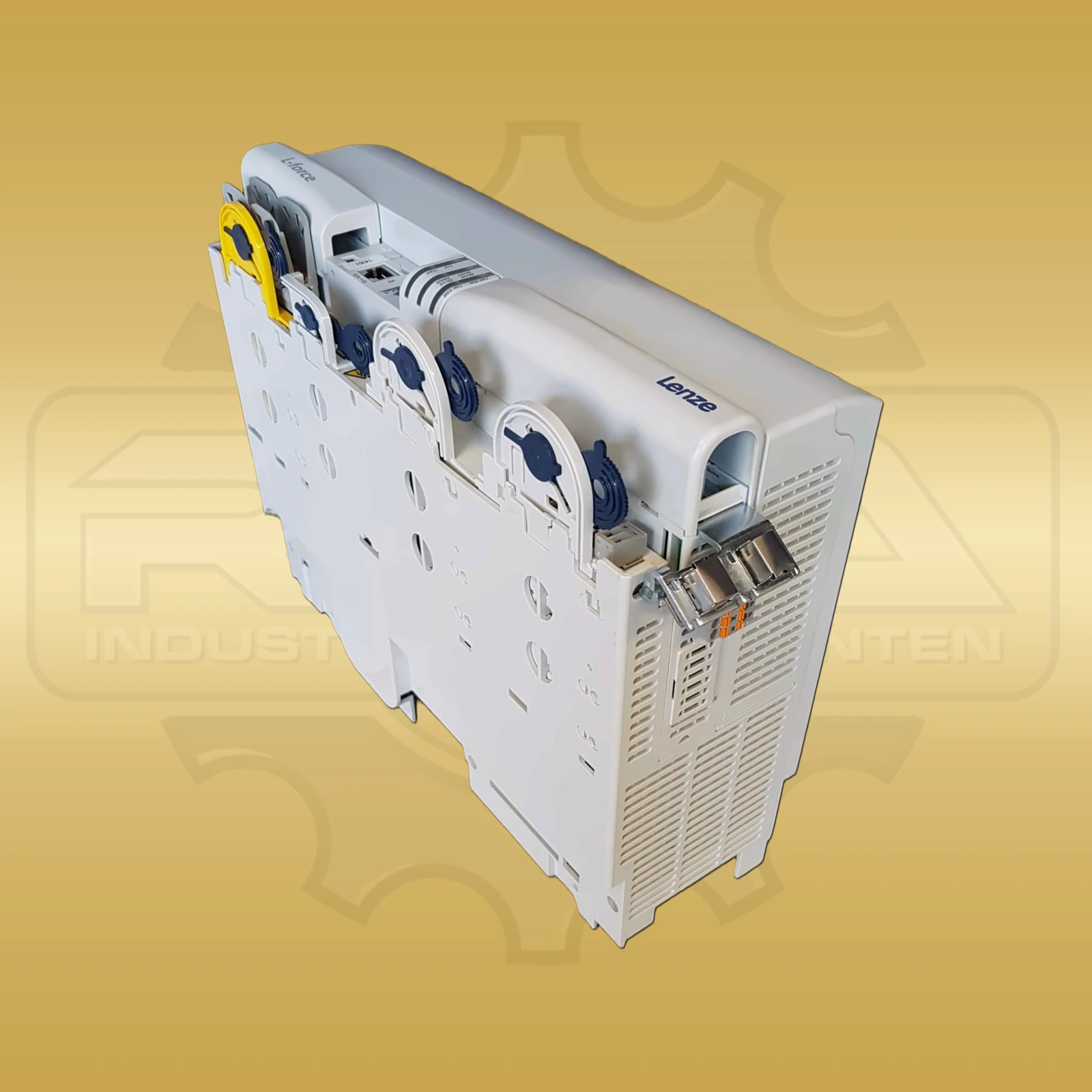

Die Gleichspannungsversorgung des Lenze E94AMHE0244 ist auf den gemeinsamen Zwischenkreis eines Servo-Drives-9400-Multi-Drive-Verbunds ausgelegt. Für die auf 400-V-Netzbasis angegebenen Nenndaten arbeitet das Achsmodul mit 565 V DC; der zugehörige Bereich reicht von 455 bis 620 V DC. Bei 8 kHz Schaltfrequenz beträgt der Eingangsstrom 35,5 A. Die Ausgangsscheinleistung liegt bei 16,3 kVA, die typische Motorleistung eines vierpoligen Asynchronmotors bei 11 kW beziehungsweise 15 hp. Die Typkennung E94AMHE0244 bezeichnet die HighLine-Ausführung der Baugröße 0244. Die technische Baugröße wird dabei durch die HighLine-Funktionsausführung H ergänzt und vollständig typisiert. Das Leistungsteil stellt eine dreiphasige Ausgangsspannung bis 230, 400 oder 500 V bereit. Der Frequenzbereich reicht bis 599 Hz; für Servo-Regelarten gelten die im Hardwarehandbuch beschriebenen abweichenden Begrenzungen. Bei 2 und 4 kHz liefert die Baugröße 29,4 A Dauerstrom und 70,5 A maximalen Ausgangsstrom. Mit 8 kHz gelten 23,5 A Dauerstrom und 56,4 A Maximalstrom, mit 16 kHz 17,6 A Dauerstrom. Zur thermischen Einordnung nennt die Baureihentabelle Verlustleistungen von 235 W bei 230 V, 320 W bei 400 V und 385 W bei 500 V. Die Multi-Drive-Bauform wird auf einer separaten Installationsrückwand montiert; Speicher-, Kommunikations-, Funktions- und Sicherheitsmodule besitzen eigene Modulplätze. Das Gehäuse misst 386 mm in der Höhe, 120 mm in der Breite und 288 mm in der Tiefe. Das dokumentierte Gerätegewicht beträgt 8,1 kg. Für die eindeutige technische Zuordnung bleiben vollständige Typnummer, Zwischenkreisspannung, Ausgangsstrom und Schaltfrequenz gemeinsam maßgeblich.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Lenze |
|---|---|
| Produktreihe | Servo Drives 9400 Multi Drive HighLine |
| Hersteller-/Bestell-/Identnummer | E94AMHE0244 |
| Geräteart | HighLine-Achsmodul / Multi-Axis-Servoregler |
| Zwischenkreis-Nennspannung | 565 V DC bei 400-V-Netzbasis |
| Zwischenkreis-Spannungsbereich | 455 bis 620 V DC |
| Eingangsstrom bei 8 kHz | 35,5 A |
| Ausgangsscheinleistung bei 8 kHz | 16,3 kVA |
| Typische Motorleistung | 11 kW / 15 hp bei 400-V-Netzbasis |
| Ausgangsspannung | 3-phasig, 0 bis 230 / 400 / 500 V |
| Ausgangsfrequenz | 0 bis 599 Hz, Regelartabhängigkeit beachten |
| Dauerausgangsstrom 2 / 4 kHz | 29,4 A |
| Maximaler Ausgangsstrom 2 / 4 kHz | 70,5 A |
| Dauerausgangsstrom 8 kHz | 23,5 A |
| Maximaler Ausgangsstrom 8 kHz | 56,4 A |
| Dauerausgangsstrom 16 kHz | 17,6 A |
| Verlustleistung | 235 / 320 / 385 W bei 230 / 400 / 500 V |
| Montage | Installationsrückwand für 9400 Multi Drive |
| Abmessungen | 120 × 386 × 288 mm (B × H × T) |
| Gewicht | 8,1 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Leistungsdaten gelten für Lenze E94AMHE0244 bei 8 kHz?
Bei 400-V-Netzbasis sind 16,3 kVA Ausgangsscheinleistung, 11 kW typische Motorleistung, 23,5 A Dauerausgangsstrom und 56,4 A maximaler Ausgangsstrom angegeben.
Wie wird das E94AMHE0244 innerhalb der 9400-Reihe montiert?
Die Multi-Drive-Achsmodule werden auf einer separaten Installationsrückwand montiert. Die Baugröße E94AMHE0244 misst 120 × 386 × 288 mm.
