Produktbeschreibung

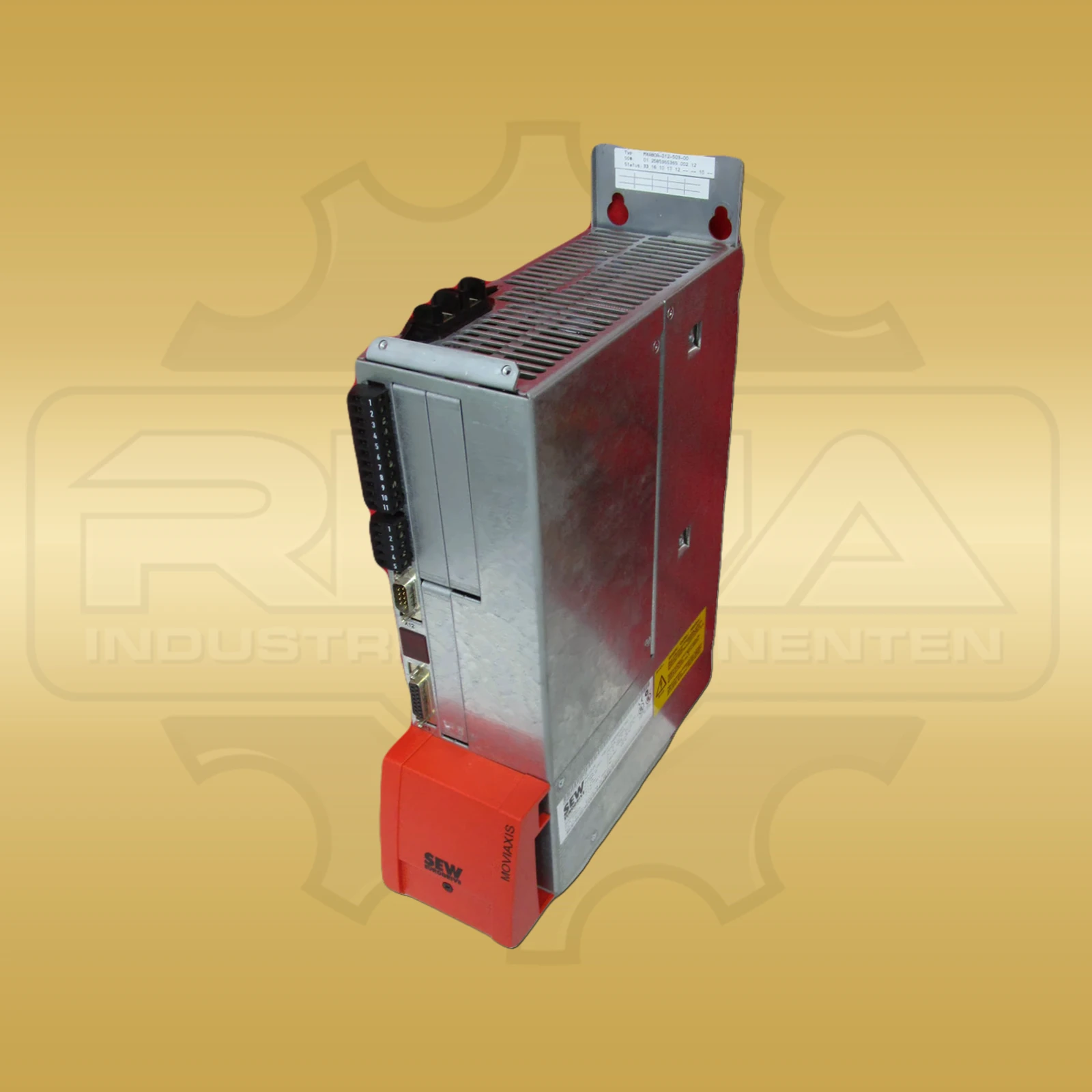

Im modularen MOVIAXIS-System übernimmt das SEW-Eurodrive MXA80A-012-503-00 die Funktion eines Achsmoduls für einen einzelnen Servoantrieb. Die Typstufe 012 bezeichnet 12 A Zwischenkreis-Nennstrom. Bei 4 kHz und 8 kHz PWM beträgt der Ausgangsdauerstrom ebenfalls 12 A; bei 16 kHz sind 8 A angegeben. Der maximale Geräteausgangsstrom liegt bei 30 A. Für eine Dauer von höchstens einer Sekunde ist eine Überlastkapazität von 250 Prozent bei 8 kHz beziehungsweise 190 Prozent bei 4 kHz ausgewiesen. Das Achsmodul arbeitet mit einer Zwischenkreis-Nennspannung von 560 V DC. Die Ausgangsspannung reicht von 0 V bis maximal zur anliegenden Netzspannung, die Ausgangsfrequenz bis 600 Hz. Für die Ausführung 012 beträgt die Ausgangsscheinleistung 8,5 kVA. Die PWM-Frequenz lässt sich auf 4, 8 oder 16 kHz einstellen; bei Auslieferung sind 8 kHz vorgesehen. Der Motoranschluss erfolgt über steckbare COMBICON-PC4-Klemmen. Eine direkte Bremsenansteuerung ist mit externer 24-V-Versorgung möglich; der zugehörige Binärausgang ist fest der Bremsfunktion zugeordnet. Die Baugröße 2 misst 90 × 300 × 210 mm. Das Gehäuse besitzt die Schutzart IP20 und ist für Umgebungstemperaturen von 0 bis +45 °C spezifiziert. Die Typkennung endet auf -503-00 und bezeichnet die Standard-Geräteausführung. Innerhalb eines MOVIAXIS-Achsverbunds wird das Modul über den gemeinsamen Zwischenkreis versorgt. Kupferschienen mit M6-Verschraubung bilden den Zwischenkreisanschluss, während separate Klemmen Motor, Bremse und Schirmung aufnehmen. Für Motorleitungen steht ein steckbarer Anschluss mit bis zu 4 mm² zur Verfügung; Schirmklemmen sind für Motor- und Bremsleitungen vorgesehen.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | SEW-Eurodrive |
|---|---|
| Produktreihe | MOVIAXIS |
| Hersteller-/Bestell-/Identnummer | MXA80A-012-503-00 |
| Geräteart | Achsmodul für Mehrachs-Servoumrichter |
| Geräteausführung | Standard |
| Zwischenkreis-Nennspannung | 560 V DC |
| Zwischenkreis-Nennstrom | 12 A |
| Ausgangsdauerstrom | 12 A bei 4 kHz und 8 kHz PWM; 8 A bei 16 kHz PWM |
| Maximaler Ausgangsstrom | 30 A |
| Ausgangsscheinleistung | 8,5 kVA |
| Maximale Ausgangsfrequenz | 600 Hz |
| PWM-Frequenz | 4/8/16 kHz; Werkseinstellung 8 kHz |
| Bremsenansteuerung | 24 V DC, maximal 2 A |
| Schutzart | IP20 |
| Umgebungstemperatur im Betrieb | 0 bis +45 °C |
| Abmessungen | 90 × 300 × 210 mm (B × H × T) |
| Gewicht | 5,2 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild SEW-Eurodrive 31C450-503-4-00
2.540,00 €
Beispielbild SEW-Eurodrive 8227241
150,00 €

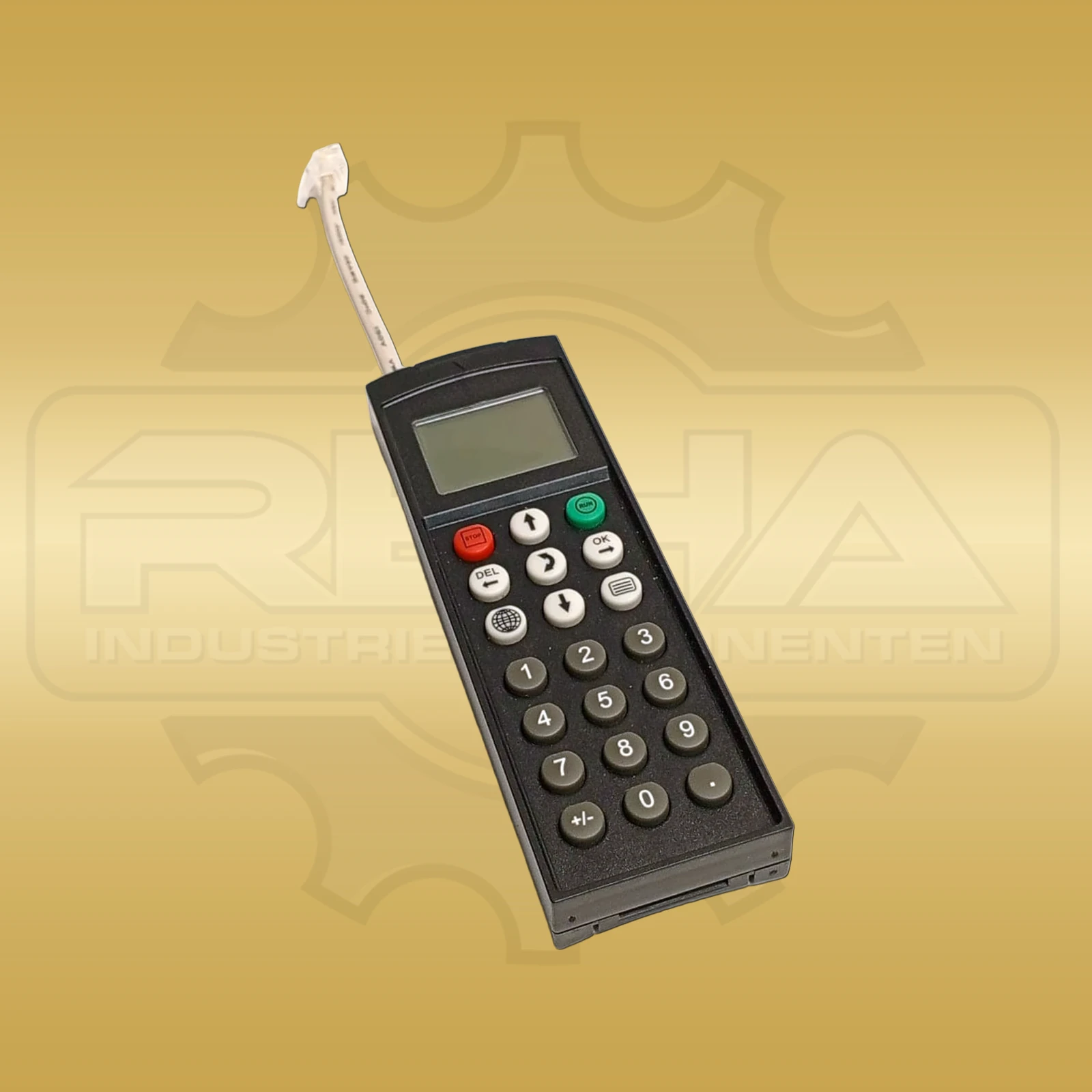

Beispielbild SEW-Eurodrive DBG60B-10
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Stromdaten gelten für das SEW-Eurodrive MXA80A-012-503-00?
Das Achsmodul ist mit 12 A Zwischenkreis-Nennstrom, 12 A Ausgangsdauerstrom bei 4 oder 8 kHz PWM und maximal 30 A Geräteausgangsstrom angegeben.
Welche Baugröße hat das MOVIAXIS MXA80A-012-503-00?
Die Typstufe 012 gehört zur Baugröße 2 mit 90 × 300 × 210 mm und Schutzart IP20.
