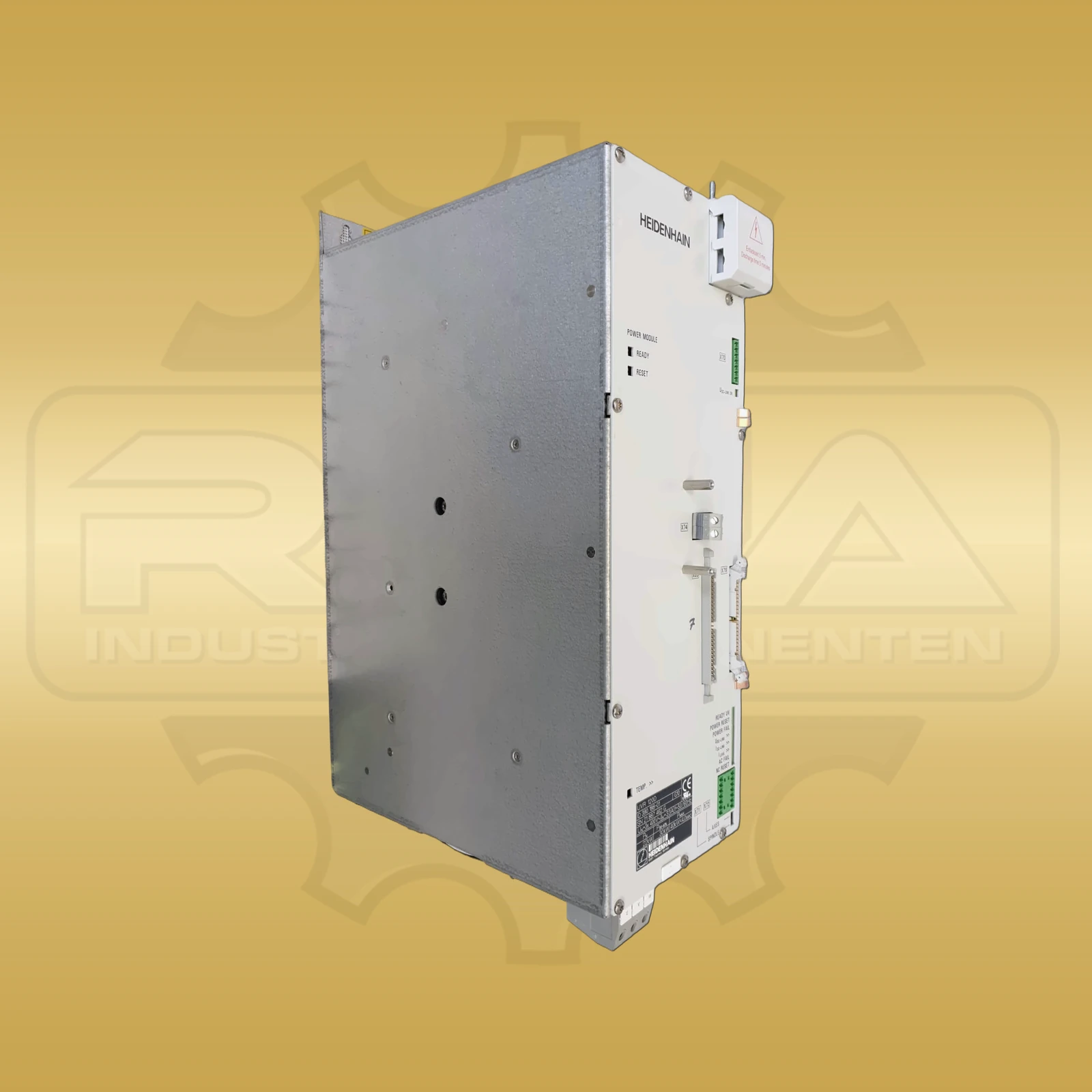

Heidenhain UVR120D-390188-01
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Zwischen Netzseite und Gleichstromzwischenkreis übernimmt das Heidenhain UVR120D-390188-01 die Versorgung eines modular aufgebauten Umrichtersystems. Als rückspeisende Einheit führt es Bremsenergie aus dem Zwischenkreis zurück in das Versorgungsnetz. Der Aufbau arbeitet mit einer dreiphasigen Eingangsspannung von 400 V bei einer Toleranz von ±10 Prozent und einer Netzfrequenz von 50 bis 60 Hz. Für den Gleichstromzwischenkreis gelten 22 kW Nennleistung, 30 kW Spitzenleistung im S6-40-Prozent-Betrieb und 40 kW als weitere kurzzeitige Spitzenleistung. Die Zwischenkreisspannung beträgt 650 V. Die Elektronikversorgung ist getrennt ausgewiesen. Bei 15 V beträgt die Stromaufnahme 270 mA, bei 24 V sind es 310 mA. Die zugehörige Strombelastbarkeit liegt bei 3,5 A beziehungsweise 4,0 A; zusätzlich ist der 5-V-Zweig mit 29 A belastbar. Die Verlustleistung der Versorgungseinheit beträgt ungefähr 300 W. Zur UVR-120D-Baureihe gehören Luftkühlung und die Schutzart IP20. Die Versorgung von Steuer- und Leistungsmodulen erfolgt innerhalb der modularen Geräteanordnung über die ausgewiesenen Elektronikspannungen und den zentralen gemeinsamen Zwischenkreis. Die ID 390188-01 bezeichnet die erste Ausführung des UVR 120D mit überarbeiteter Versorgung und zusätzlichen Diagnosefunktionen. Zum regenerativen Umrichtersystem gehören eine Kommutierungsdrossel und ein Netzfilter. Die Drossel dient dabei zugleich als Energiepuffer des Hochsetzstellers; der Netzfilter begrenzt Störungen beim Rückspeisebetrieb. Ergänzend sind Bremswiderstandsmodul und Zwischenkreisfilter innerhalb der modularen Geräteanordnung vorgesehen. Baureihe, ID, Leistungsdaten und Versorgungsanschlüsse bilden die technischen Zuordnungsmerkmale dieser Ausführung. Die Modulbreite beträgt 150 mm, das Gewicht ungefähr 12 kg.

Heidenhain UVR120D-390188-01 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Heidenhain
Produktreihe UVR 1xx D
Hersteller-/Bestell-/Identnummer UVR120D-390188-01
Gerätebezeichnung UVR 120D
Geräteart Rückspeisende Versorgungseinheit
Versorgungsspannung 3 AC 400 V ±10 %
Netzfrequenz 50 bis 60 Hz
Zwischenkreis-Nennleistung 22 kW
Zwischenkreis-Spitzenleistung 30 kW bei S6-40 %, 40 kW kurzzeitig
Zwischenkreisspannung 650 V DC
Stromaufnahme 15 V / 24 V 270 mA / 310 mA
Strombelastbarkeit 15 V / 24 V 3,5 A / 4,0 A
Belastbarkeit 5 V 29 A
Verlustleistung ca. 300 W
Kühlart Luftkühlung
Schutzart IP20
Abmessungen 150 mm Modulbreite
Gewicht ca. 12 kg
