Produktbeschreibung

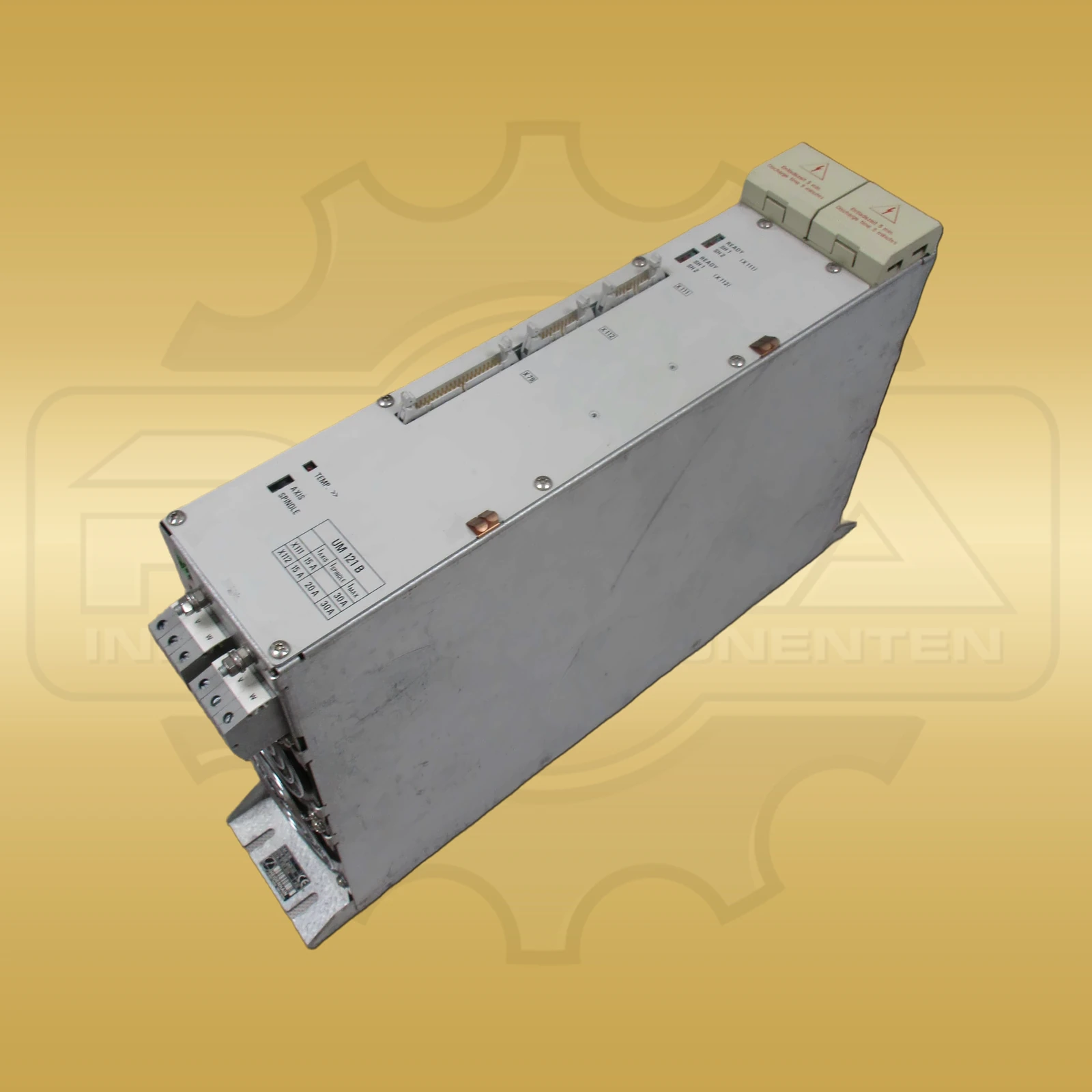

Zwei Achsen werden im Heidenhain UM121B innerhalb eines gemeinsamen Leistungsmoduls zusammengeführt. Die Baugruppe gehört zum modularen HEIDENHAIN-Umrichtersystem und enthält die IGBT-Leistungsstufen für geregelte Motorabgänge. Ihre Bezeichnung setzt sich aus UM für Umrichtermodul, der Baugrößenkennung 121 und der Ausführungskennung B zusammen. Die Identnummernreihe ist mit 336 949-xx angegeben. Der verfügbare Nennstrom hängt von der eingestellten PWM-Frequenz ab. Bei 3333 Hz sind 18,4 A je Achse ausgewiesen, bei 4000 Hz 16,9 A und bei 5000 Hz 15,0 A. Höhere Schaltfrequenzen reduzieren den Wert auf 12,8 A bei 6666 Hz, 10,9 A bei 8000 Hz und 9,0 A bei 10000 Hz. Der Maximalstrom beträgt bis 5000 Hz jeweils 30,0 A; bei 6666 Hz sind 25,6 A, bei 8000 Hz 21,8 A und bei 10000 Hz 18,0 A spezifiziert. Für den Zweiachsbetrieb wird eine Verlustleistung von ungefähr 240 W genannt. Das Gehäuse entspricht Schutzart IP20. Die Motorabgänge liegen an den Anschlüssen X81 und X82; das offizielle Steckerbeiblatt ordnet dafür die dreipolige Steckerausführung und definierte Leiterquerschnitte zu. Dadurch bleiben die beiden Achskanäle elektrisch getrennt am Modul anschließbar. Eine produktbezogene Referenz der Ausführung 336 949-01 nennt 480 × 100 × 300 mm als Gehäusemaße. Das technische Handbuch gibt ungefähr 5,5 kg Gewicht an. Für die Variantenbestimmung sind neben UM121B auch die vollständige Identnummer und der konkrete Anschlussstand maßgeblich, da benachbarte UM121-, UM121D- und UM121BD-Baugruppen getrennte Ausführungen darstellen.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | UM 100 / modulares Umrichtersystem |
| Hersteller-/Bestell-/Identnummer | UM121B |
| Geräteart | IGBT-Leistungsmodul für zwei Achsen |
| Identnummernreihe | 336 949-xx |
| Nennstrom bei 3333 Hz | 18,4 A je Achse |
| Nennstrom bei 5000 Hz | 15,0 A je Achse |
| Nennstrom bei 10000 Hz | 9,0 A je Achse |
| Maximalstrom bis 5000 Hz | 30,0 A |
| Verlustleistung | ca. 240 W bei zwei Achsen |
| Motoranschlüsse | X81 und X82 |
| Schutzart | IP20 |
| Abmessungen | 480 × 100 × 300 mm (H × B × T), Referenz 336 949-01 |
| Gewicht | ca. 5,5 kg |
