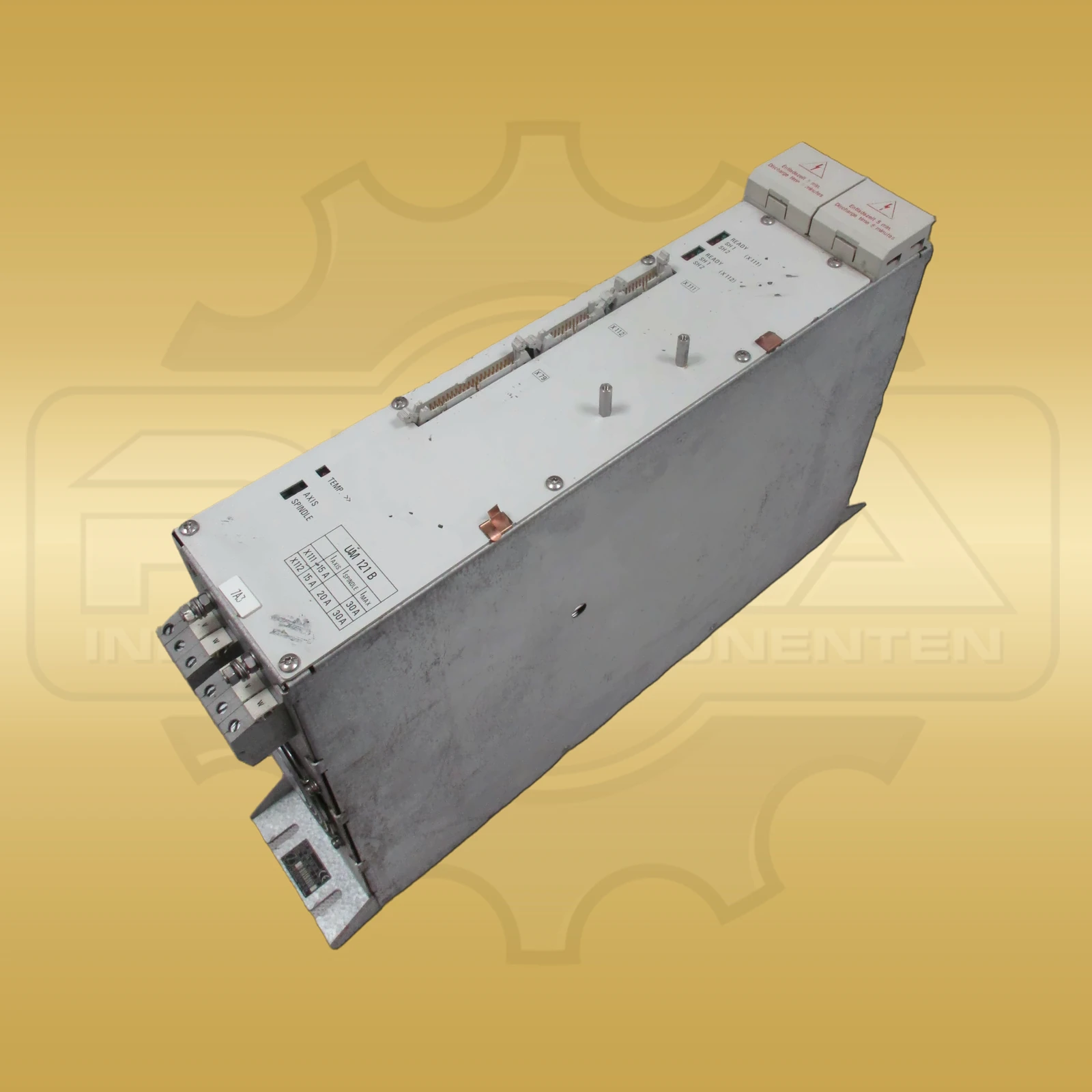

Heidenhain UM121B
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Die Systemzuordnung von Heidenhain UM121B-336949-02 führt zu den modularen Umrichtersystemen für CNC-Antriebe. UM121B arbeitet als Leistungsmodul mit IGBT-Endstufen. Es kann zwei geregelte Achsen oder alternativ eine Spindelachse versorgen. Die Logikeinheit erzeugt die PWM-Signale und überträgt sie über externe 20-polige Flachbandleitungen an das Leistungsmodul. Im Zweiachsbetrieb sind 15 A je Achse dokumentiert. Bei Verwendung als einkanaliges Spindelmodul beträgt der Nennstrom 20 A. Diese Werte beziehen sich auf eine Schaltfrequenz von 5 kHz. Als maximaler Ausgangsstrom werden 30 A genannt. Die interne Verlustwärme wird innerhalb des Umrichtersystems abgeführt; die Baugruppe besitzt außerdem einen Anschluss für eine Motorhaltebremse. Die IGBT-Endstufen schalten die vom Gleichspannungszwischenkreis bereitgestellte Energie entsprechend den PWM-Vorgaben der Regelung. In der Zweiachsbelegung bleiben beide Motorpfade getrennt, während der Spindelbetrieb die Baugruppe als einzelnen leistungsstärkeren Kanal innerhalb desselben modularen Antriebssystems von Heidenhain nutzt. Der modulare Aufbau trennt die Leistungselektronik von der übergeordneten Regelungslogik. Dadurch bleibt UM121B auf die Leistungsumsetzung und die angeschlossenen Motorpfade konzentriert. Die zwei Achskanäle können gemeinsam in einer Baugruppe geführt werden, während die alternative Spindelkonfiguration den höheren Einzelkanalstrom nutzt. Die Typnummer 336949-02 bezeichnet die konkrete historische Ausführung. Die Baugruppe misst etwa 480 × 100 × 300 mm; ihre schmale 100-mm-Front entspricht dem modularen Einbauformat. Das Gewicht liegt bei ungefähr 5,5 kg. Vollständige Identnummer, Kanalbelegung, Stromklasse, PWM-Anbindung, Bremsenanschluss und mechanische Abmessungen bilden zusammen die konkrete Gerätezuordnung innerhalb der UM-100-Reihe für industrielle CNC-Antriebe.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | UM |
| Hersteller-/Bestell-/Identnummer | UM121B-336949-02 |
| Geräteart | IGBT-Leistungsmodul |
| Achskanäle | 2 |
| Nennstrom Zweiachsbetrieb | 2 × 15 A |
| Nennstrom Spindelbetrieb | 1 × 20 A |
| Maximalstrom | 30 A |
| Schaltfrequenz | 5 kHz |
| Leistungshalbleiter | IGBT |
| Steueranbindung | externe 20-polige Flachbandleitungen |
| Bremsenanschluss | Anschluss für Motorhaltebremse |
| Wärmeabfuhr | intern |
| Abmessungen | ca. 480 × 100 × 300 mm (H × B × T) |
| Gewicht | ca. 5,5 kg |
Ähnliche Artikel
Zum Shop
Siemens 6SN1123-1AA00-0CA2
310,00 €
Siemens 6SN1123-1AA00-0DA2
280,00 €
Siemens 6SN1123-1AA00-0EA2
1.070,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Nennströme sind für Heidenhain UM121B-336949-02 angegeben?
Im Zweiachsbetrieb gelten 15 A je Kanal; im einkanaligen Spindelbetrieb sind 20 A angegeben.
Wie werden die PWM-Signale an UM121B übertragen?
Die Logikeinheit führt die PWM-Signale über externe 20-polige Flachbandleitungen zum Leistungsmodul.
