Heidenhain HR330-251534-11

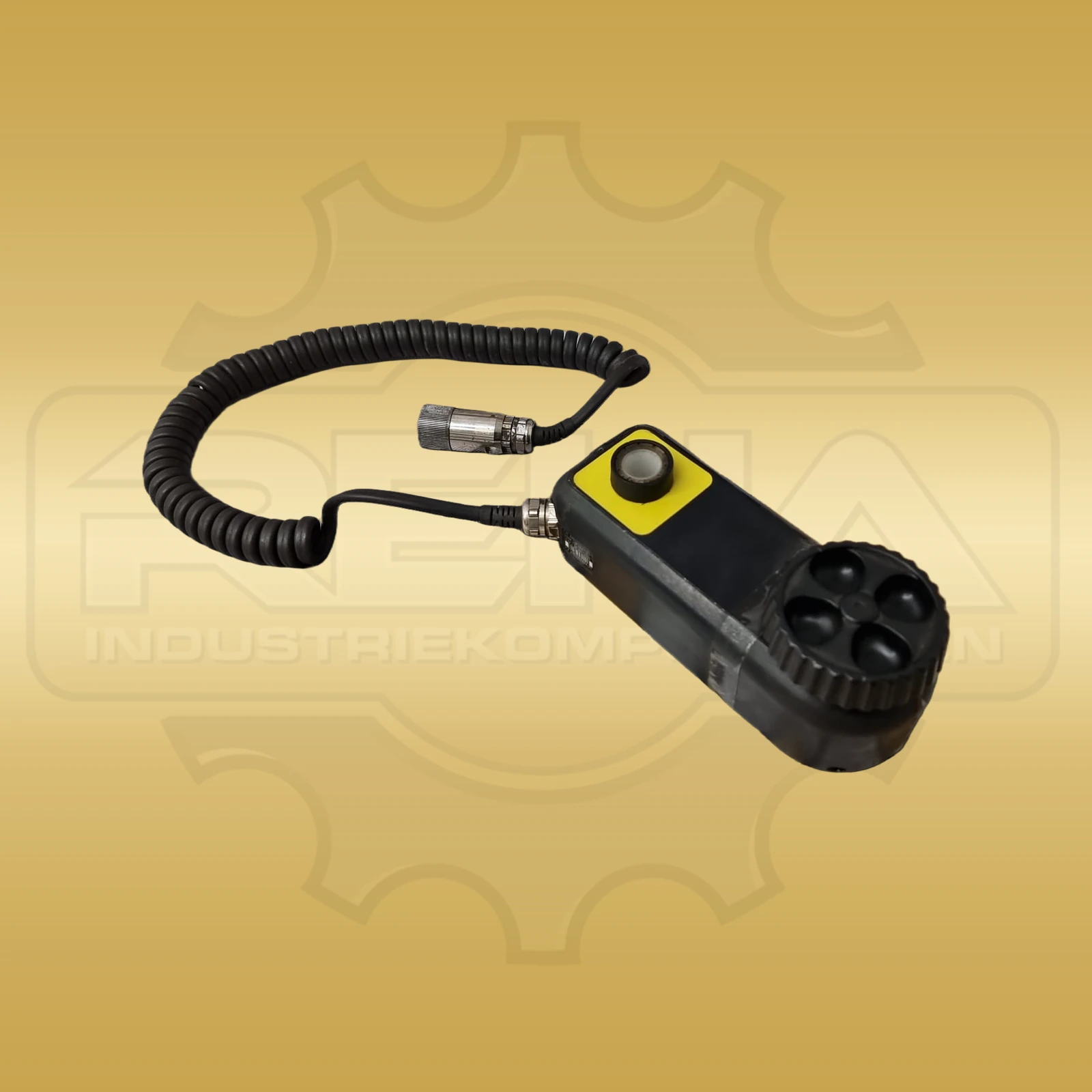

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Das Bediengehäuse bündelt beim Heidenhain HR330-251534-11 die manuelle Achsanwahl und die schrittweise Maschinenbewegung an einem portablen Handrad. Die Front stellt Tasten für fünf Achsen, Eilgang sowie positive und negative Verfahrrichtung bereit. Gegenüber dem Sterngriff befindet sich ein Freigabeschalter; zusätzlich ist eine NOT-AUS-Taste in das Bediengerät integriert. Das Handrad wird bei der manuellen Achsbewegung nur zusammen mit dem gedrückten Freigabeschalter ausgewertet. Magnetische Auflageflächen dienen der Ablage am vorgesehenen Maschinenplatz. Die Id.-Nr. 251 534 11 kennzeichnet die HR-330-Ausführung mit Spiralkabel. Vollständig ausgezogen erreicht dieses Kabel 2,2 m. Der Anschluss an die Logikeinheit erfolgt über den Kabeladapter mit der Id.-Nr. 249 889 und den 9-poligen Handradeingang. Dort sind 0 V, eine Versorgung von 12 V mit einer Toleranz von ±0,6 V sowie die Signale DTR, TxD, RxD und DSR belegt. Für eine größere Anschlussdistanz ist im System das HEIDENHAIN-Verlängerungskabel 281 429 vorgesehen. Der technische Anschlussplan begrenzt den vollständigen Verbindungsweg zwischen Handrad und Logikeinheit auf 50 m. Die Steuerung ordnet dem Handrad elf Unterteilungsfaktoren von 0 bis 10 zu. Je nach gewähltem Faktor entspricht eine Umdrehung einem Verfahrweg zwischen 20,000 mm und 0,019 mm; der kleinste tatsächlich programmierbare Faktor hängt von der jeweiligen Maschinenkonfiguration ab. Die Anschlussmaßzeichnung weist für das Gehäuse ungefähr 95,5 × 190 × 73 mm aus. Zusammen mit Kabel, Bedientasten, Freigabeschalter und Drehgeber bildet diese konkrete Ausführung eine klar abgegrenzte HR-330-Variante. Das produktspezifisch geschätzte Gewicht beträgt etwa 1,7 kg.

Heidenhain HR330-251534-11 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Heidenhain
Produktreihe HR 330
Hersteller-/Bestell-/Identnummer HR330-251534-11
Geräteart Portables elektronisches Handrad
Achswahltasten 5 Achsen
Bedientasten Eilgang sowie positive und negative Verfahrrichtung
Sicherheitsbedienelemente Freigabeschalter und NOT-AUS-Taste
Kabelausführung Spiralkabel
Kabellänge 2,2 m, vollständig ausgezogen
Handradeingang 9-poliger D-Sub-Anschluss über Kabeladapter
Versorgung am Handradeingang 12 V ±0,6 V
Signalschnittstelle DTR, TxD, RxD, DSR und 0 V
Kabeladapter HEIDENHAIN Id.-Nr. 249 889 ..
Verlängerungskabel HEIDENHAIN Id.-Nr. 281 429 ..
Unterteilungsfaktoren 0 bis 10
Verfahrweg je Umdrehung 20,000 bis 0,019 mm, abhängig vom Unterteilungsfaktor
Abmessungen ca. 95,5 × 190 × 73 mm (B × H × T)
Gewicht ca. 1,7 kg
