Heidenhain 336963-23
Preis auf Anfrage
Versanddienstleister
LS 703-Serie Längenmessgerät
Preis auf Anfrage
Preis und Lieferzeit werden individuell kalkuliert.
Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

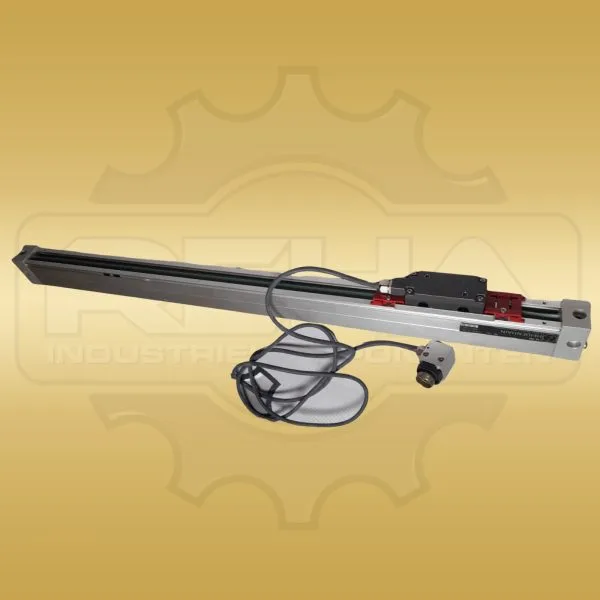

Die Heidenhain 216 750-V3 ist ein gekapseltes inkrementales Längenmessgerät der Baureihe LS 703 mit 620 mm Messlänge. Das Aluminiumprofil enthält einen Glasmaßstab mit DIADUR-Teilung und einer Teilungsperiode von 20 µm. Die Abtasteinheit liefert sinusförmige Stromsignale mit 11 µAₛₛ. Als Genauigkeitsklasse sind ±5,0 µm dokumentiert. Die Versorgung erfolgt mit 5 V bei einer Toleranz von ±5 %. Ein 3 m langes Anschlusskabel mit 9-poligem Stecker der Ausführung 31S09 stellt die elektrische Verbindung her.
Das flexible Endstück vom Typ R koppelt den Abtastwagen an den bewegten Maschinenteil und nimmt begrenzte Montageabweichungen auf. Die Schutzart beträgt IP 53; mit der in der Montageanleitung beschriebenen Sperrluftzufuhr ist ein zusätzlicher Schutz des gekapselten Messsystems möglich. Für Messlängen ab 620 mm sind Befestigungswinkel Bestandteil der dokumentierten Montageausführung. Bei 620 mm Messlänge ergibt die Heidenhain-Maßzeichnung eine Gesamtlänge von 770 mm. Ein exakter LS-703-Datensatz dieser Messlänge bestätigt für die vollständige Einheit ohne Kabel 770 × 80 × 46 mm.
Das Gewicht der vorliegenden Ausführung wird konservativ mit ca. 2,5 kg angegeben. Der Messbereich, die Genauigkeitsklasse, der Signaltyp, der Anschluss und die Identnummer müssen gemeinsam zur vorhandenen Achs- und Auswerteelektronik passen. Für die eindeutige Zuordnung sind deshalb LS 703, Messlänge 620 mm und Identnummer 216 750-V3 maßgeblich.
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | LS 703-Serie |
| Hersteller-/Bestell-/Identnummer | 216 750-V3 |
| Spannungsversorgung | 5 V (±5 %) |
|---|
| Ausgangssignal | 11 µAₛₛ (sinusförmige Stromsignale) |
|---|---|
| Elektrischer Anschluss | 9-poliger Stecker (31S09), Kabel 3 m |
| Bauform | Gekapselt, großprofiliges Aluminiumgehäuse |
|---|---|
| Befestigungsart | Endstück flexibel (Typ R) |
| Schutzart | IP 53 |
| Kühlart | Keine (passives Bauteil) |
| Abmessungen | 770 × 80 × 46 mm (Länge × Breite × Höhe, ohne Kabel) |
|---|---|
| Gewicht | ca. 2,5 kg |
| Messverfahren | Inkremental |
|---|---|
| Messlänge | 620 mm |
| Gesamtlänge | 770 mm (Messlänge + 150 mm) |
| Genauigkeitsklasse | ±5,0 µm |
| Teilungsperiode | 20 µm |
| Maßstabmaterial | Glas |
Maschinenstillstand?
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenHersteller/EU Verantwortliche Person
Die vollständige LS-703-Einheit misst ohne Kabel 770 × 80 × 46 mm (Länge × Breite × Höhe) und wiegt ca. 2,5 kg.
Die Ausführung 216 750-V3 besitzt 620 mm Messlänge und eine Gesamtlänge von 770 mm.
