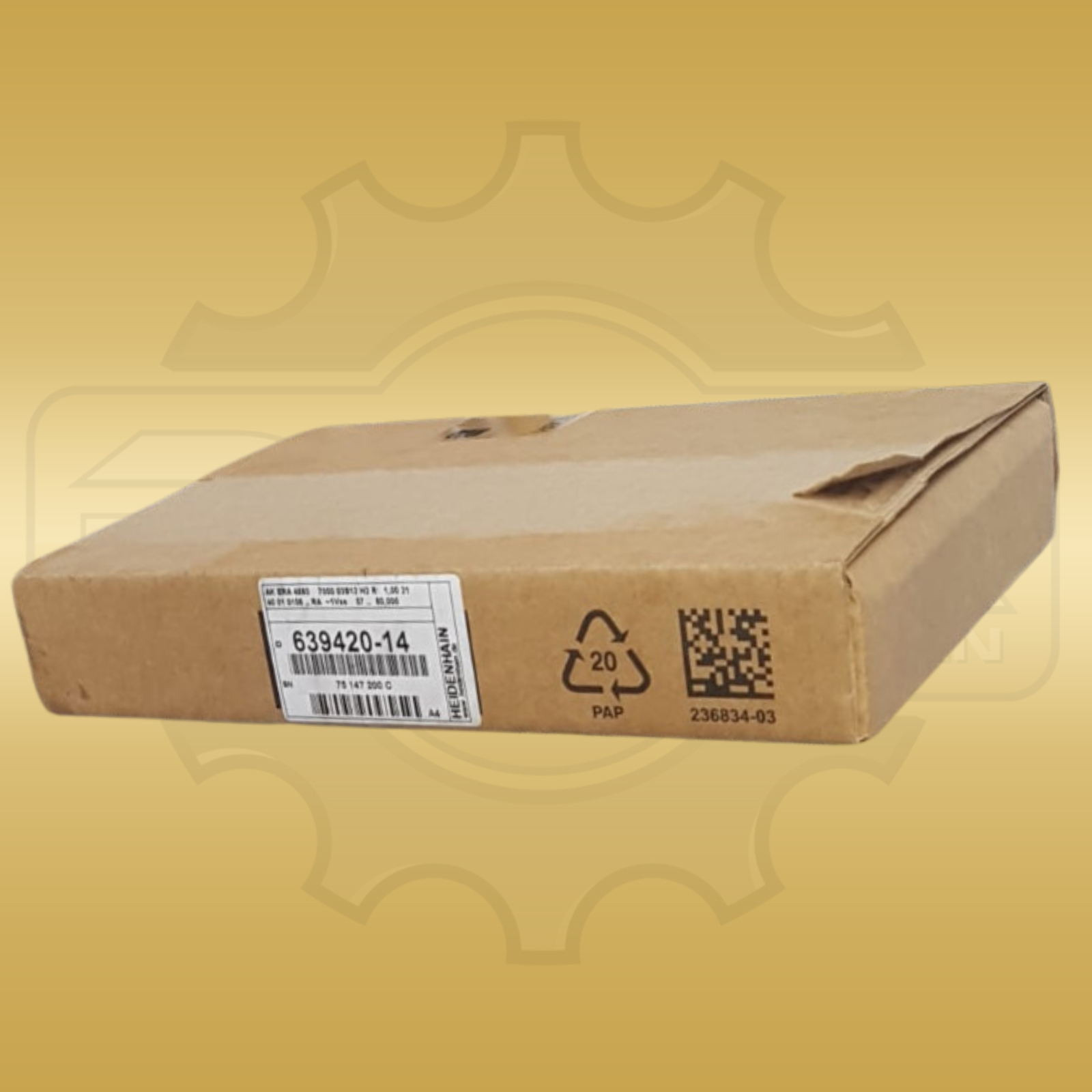

Heidenhain 639420-14

Der Heidenhain 639420-14 ist der Abtastkopf der ERA 4880-Serie für inkrementale Modular-Winkelmessgeräte ohne Eigenlager, die in hochpräzisen Werkzeugmaschinen, Bearbeitungszentren, Torquemotoren und Rundtischen für die berührungslose Winkelpositionsmessung mit höchster Auflösung und Zuverlässigkeit im Dauerbetrieb eingesetzt werden. Als optischer Abtastkopf arbeitet der 639420-14 nach dem photoelektrischen Prinzip und tastet die zugehörige ERA-4880-Maßstabstrommel mit einer Teilungsperiode von 80 µm ab, was in Verbindung mit Heidenhain-Folgeelektroniken eine sehr hohe Winkelauflösung für anspruchsvollste Servoregelkreise und hochgenaue Positioniersysteme ermöglicht. Das analoge Ausgangssignal von 1 Vpp erlaubt eine flexible, stufenlose Interpolation auf höchste Auflösungsstufen durch nachgeschaltete Auswerteelektroniken oder direkt angebundene Heidenhain-CNC-Steuerungen. Der Durchmesserbereich von 100 mm bis nahezu unbegrenzt macht den 639420-14 für verschiedenste Achsgrößen und Maschinenkonstruktionen universell geeignet und ermöglicht die problemlose Integration in bestehende Achsdesigns ohne konstruktiven Umbau. Die Grenzfrequenz von ≥350 kHz (−3 dB) gewährleistet stabile, verzerrungsfreie Signale auch bei hohen Achsdrehzahlen und engsten Messteilungsabständen. Die Versorgungsspannung von 5 V DC ±10 % und ein maximaler Stromverbrauch von 100 mA sind vollständig kompatibel mit allen gängigen Heidenhain-Auswerteelektroniken und CNC-Steuerungsschnittstellen. Das integrierte 1-m-Anschlusskabel mit 12-poliger M23-Kupplung sowie eine maximale Kabellänge von 150 m (mit Heidenhain-Originalkabel) ermöglichen flexible Montagesituationen auch bei großen Maschinenabmessungen und räumlich getrennten Steuerungsschränken. Als Neuartikel in Originalverpackung direkt lieferbar aus unserem Lager in Deutschland.
