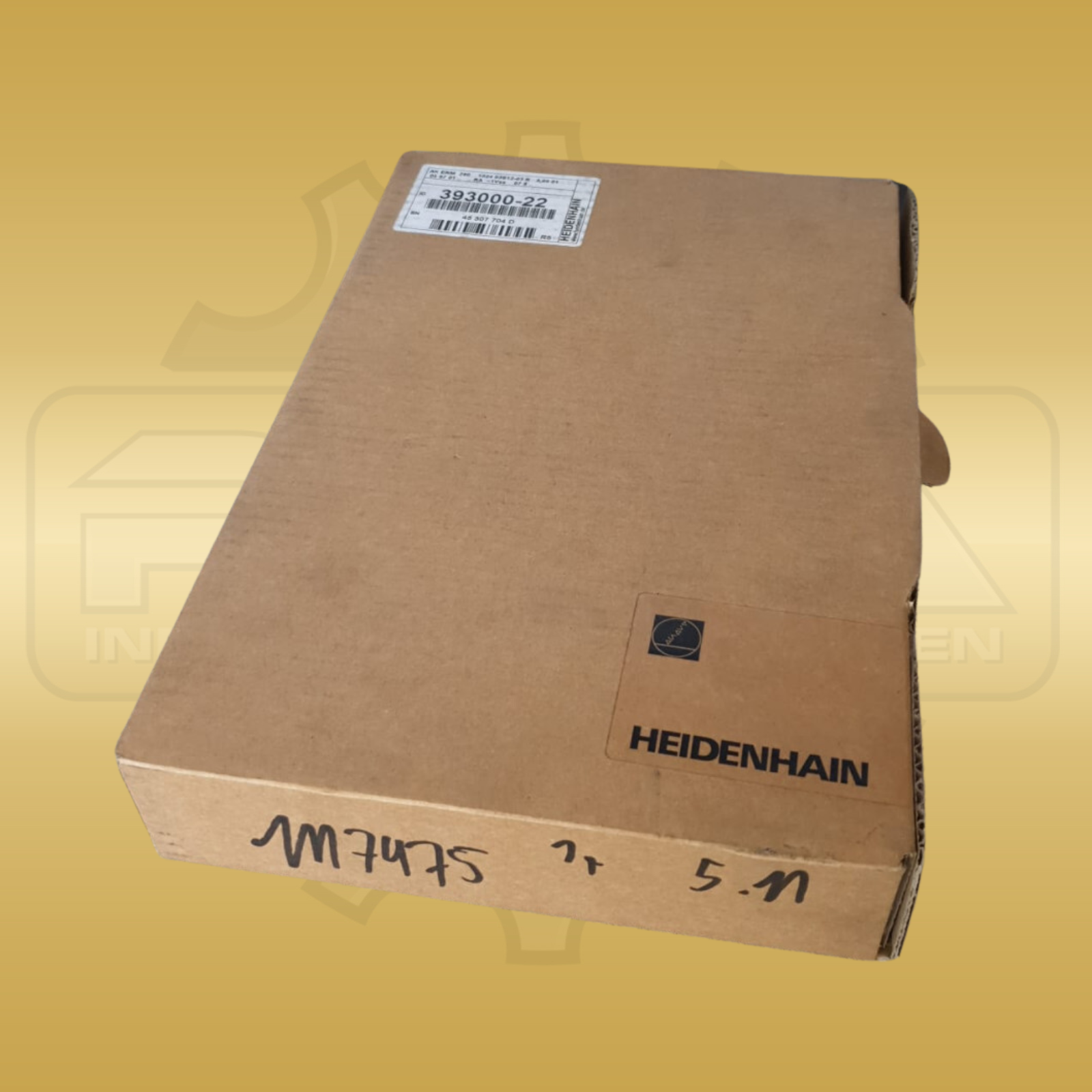

Beispielbild Heidenhain 393000-22
1.670,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Das Heidenhain 627032-02 bezeichnet ein Niederspannungsnetzteil der Baureihe PSL 135 für HSCI-Komponenten. Die konkrete Identnummer 627032-02 gehört zur 50 mm breiten Modulausführung. Als Eingang sind 400 V AC mit einer Toleranz von ±10 % an L1 und L2 oder alternativ eine Zwischenkreisspannung von 400 bis 750 V DC vorgesehen. Die maximale Leistungsaufnahme beträgt 1000 W. Ausgangsseitig stellt das Gerät +24 V NC mit ±5 % und bis zu 14,5 A, +24 V PLC im lastabhängigen Bereich von 20 bis 28 V mit bis zu 20 A sowie +5 V NC mit ±5 % und bis zu 20 A bereit. Die gesamte Ausgangsleistung ist auf 750 W begrenzt. NC- und PLC-Versorgung sind voneinander isoliert; der HSCI-Versorgungsbus wird über X69 angebunden. Ein interner Axialventilator übernimmt die Zwangskühlung. Die grüne ON-Anzeige signalisiert den Betriebszustand. Die Schutzart lautet IP20. Die Herstellerzeichnung zeigt den vollständigen Geräteumriss mit 480 mm Höhe, 303 mm Tiefe und 50 mm Breite; für die Tiefe ist eine obere Toleranz von 1 mm ausgewiesen. Die Außenmaße werden deshalb als 480 × 303 × 50 mm in der Reihenfolge Höhe × Tiefe × Breite angegeben. Das Herstellergewicht liegt bei ungefähr 2,5 kg. Die Bezeichnung PSL 135, die Identnummer 627032-02, die zusätzlichen +5-V-Ausgänge und das 50-mm-Modulraster grenzen diese Ausführung innerhalb der PSL-13x-Familie eindeutig ab. Abmessungen und Gewicht stehen als letzte zwei Zeilen in der Spezifikationstabelle.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | iTNC 530 HSCI |
| Hersteller-/Bestell-/Identnummer | 627032-02 |
| Produkttyp | Niederspannungs-Versorgungseinheit |
| Eingangsspannung AC | 400 V AC ±10 % (L1/L2) |
| Eingangsspannung DC (Uz) | 400–750 V DC (Zwischenkreis) |
| Anschluss Versorgungseingang | X31 |
| Max. Leistungsaufnahme | 1000 W |
| Interne Absicherung | 4 A |
| Ausgangsspannung +24 V NC | +24 V ±5 % |
| Ausgangsspannung +24 V PLC | 20–28 V (lastabhängig) |
| Ausgangsspannung +5 V | +5 V ±5 % |
| Max. Ausgangsstrom +24 V NC | 14,5 A (Doppelte Isolierung) |
| Max. Ausgangsstrom +24 V PLC | 20 A (Einfache Isolierung) |
| Max. Ausgangsstrom +5 V | 20 A (Einfache Isolierung) |
| HSCI-Versorgungsbus | X69 |
| Modulzuordnung | MC 6222, MC 6241, MB 620, PLB 61xx/62xx, CC 61xx |
| Kühlart | Zwangskühlung (interner Axialventilator) |
| Abmessungen | 480 × 303 × 50 mm (Höhe × Tiefe × Breite; Tiefe +1 mm) |
| Gewicht | ca. 2,5 kg |
Ähnliche Artikel
Zum Shop Beispielbild

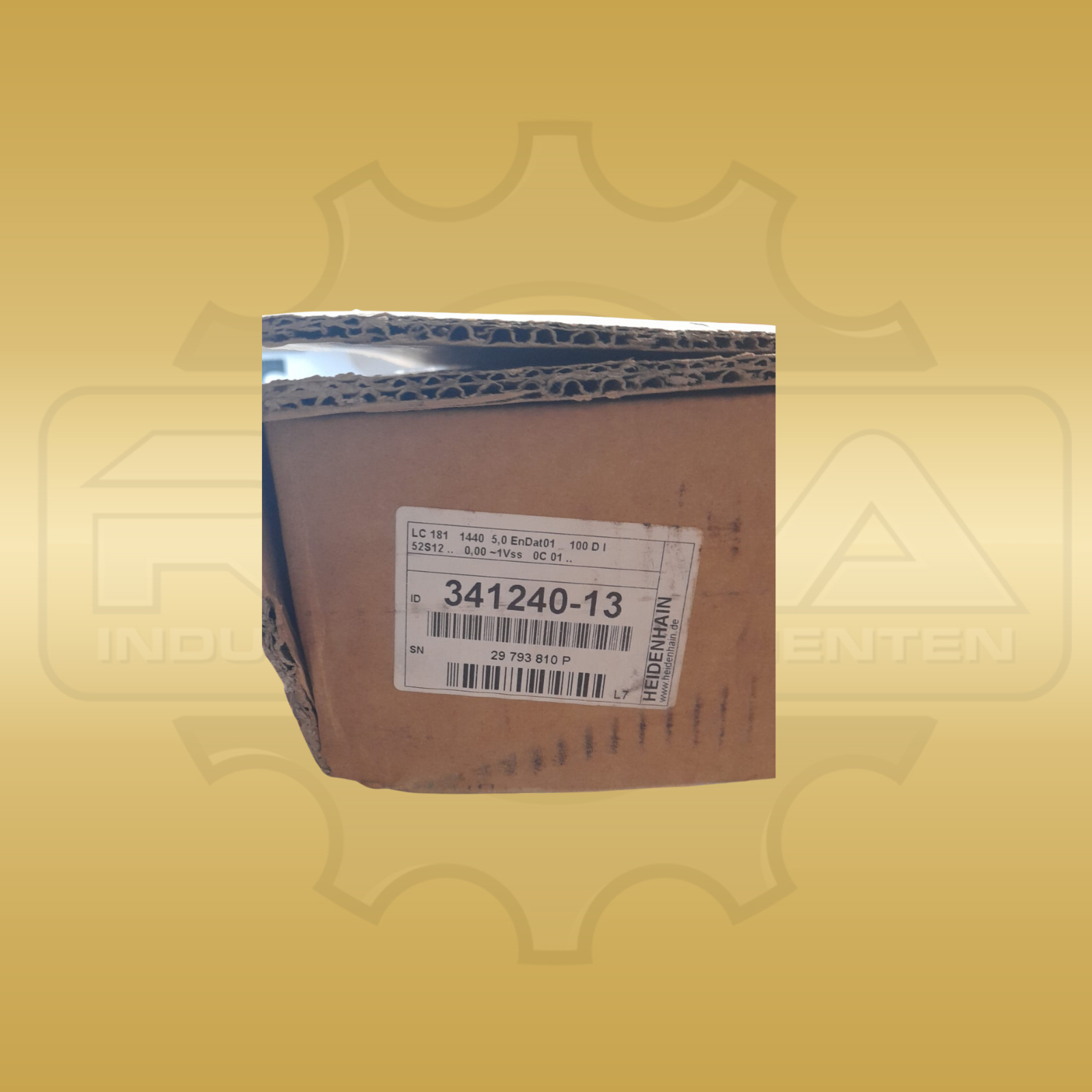

Beispielbild Heidenhain 341240-13
1.000,00 €
Beispielbild Heidenhain 216 750-V3
Preis auf Anfrage

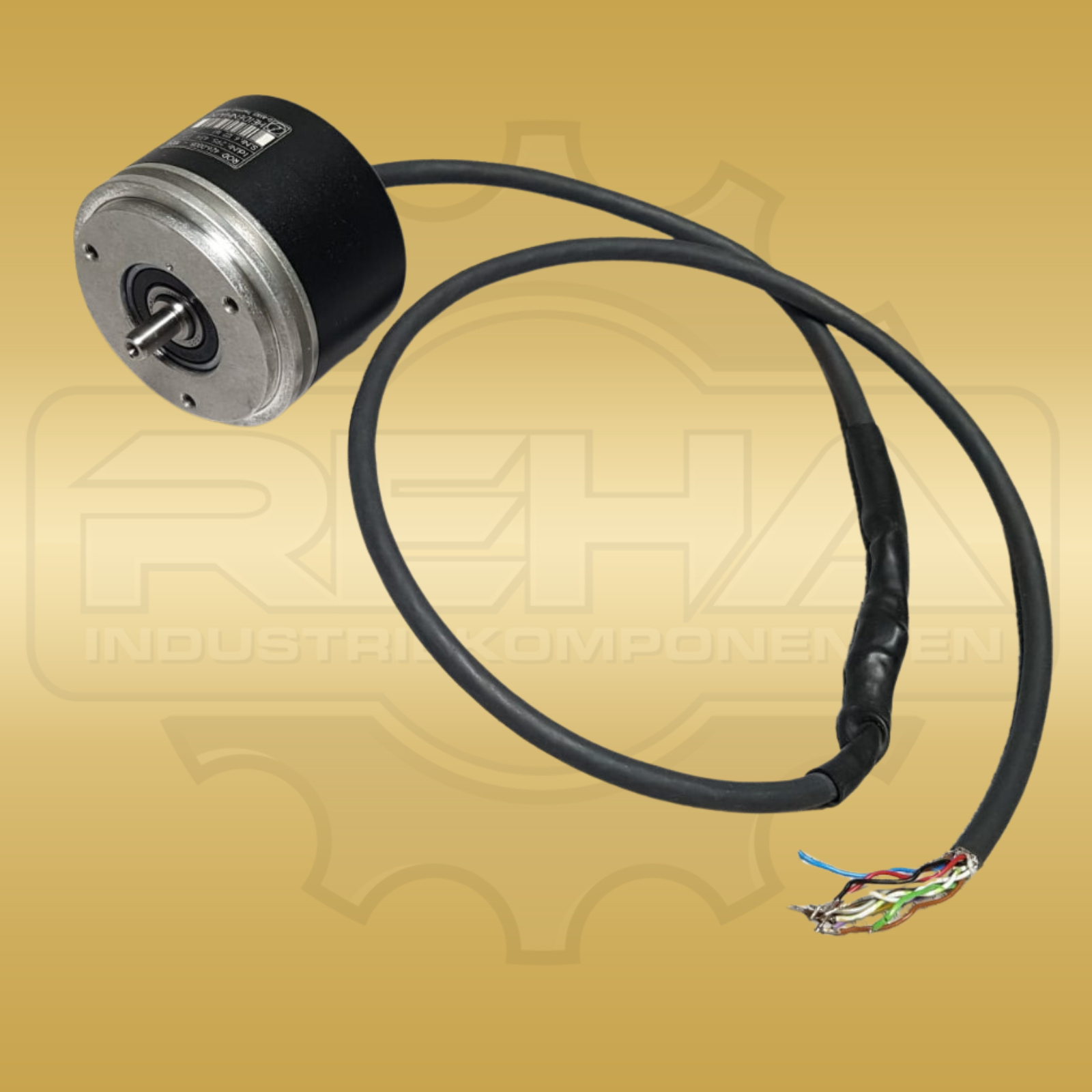

Beispielbild Heidenhain 295434-DY
