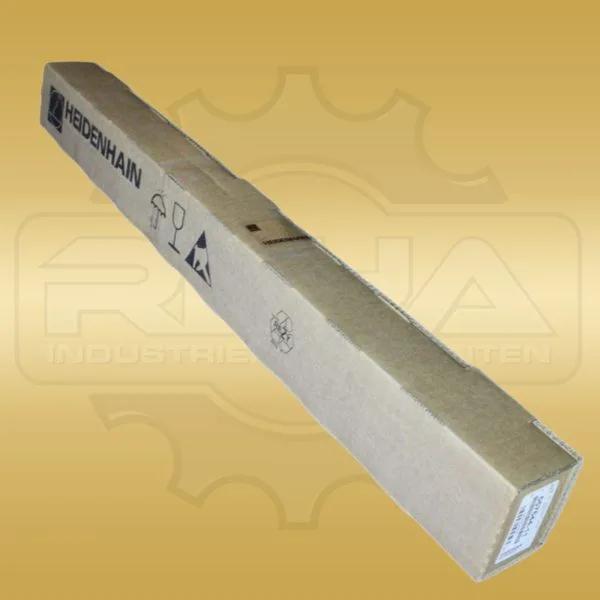

Heidenhain 557644-11

Das Heidenhain 557644-11 gehört zur Serie LC 493F und arbeitet als absolutes gekapseltes Längenmesssystem mit einer Messlänge von 570 mm und einer Genauigkeit von ±5,0 µm. Durch die Fanuc 02-Serienschnittstelle eignet sich dieses Messsystem für den direkten Anschluss an Fanuc-CNC-Steuerungen, wobei die absolute Positionserfassung ein Referenzfahren nach dem Einschalten überflüssig macht. Der DIADUR-Glasmaßstab mit integrierter Absolut- und Inkrementalspur bildet die Grundlage für eine Auflösung von 50 nm bei einer Gitterteilung von 20 µm, sodass Positionieraufgaben an Werkzeugmaschinen mit hoher Wiederholgenauigkeit ausgeführt werden können. Die Versorgungsspannung liegt zwischen 3,6 und 5,25 V DC bei einem Stromverbrauch unter 300 mA, was eine unkomplizierte Integration in bestehende Maschinenarchitekturen ermöglicht. Mit einer maximalen Verfahrgeschwindigkeit von 180 m/min deckt das Heidenhain 557644-11 sowohl konventionelle Bearbeitungszentren als auch Hochgeschwindigkeitsanwendungen ab. Das Aluminiumgehäuse schützt den Glasmaßstab, den Abtastwagen und die Führungsbahn vor Spänen, Staub und Flüssigkeiten und erreicht im montierten Zustand die Schutzart IP 53, bei Druckluftanschluss über DA 300 sogar IP 64. Die Befestigung erfolgt über eine optionale Montageschiene oder Klemmelemente, die sich an verschiedene Einbausituationen anpassen lassen. Der elektrische Anschluss wird über einen separaten Adapterkabel mit 14-poligem Flanschstecker realisiert, wobei Kabellängen bis 20 m unterstützt werden. Einsatzgebiete umfassen Fräsmaschinen, Drehmaschinen und Schleifmaschinen, bei denen eine hochgenaue Linearpositionierung entlang einer Maschinenachse erforderlich ist. Der Betriebstemperaturbereich von 0 °C bis 50 °C und die Vibrationsfestigkeit bis 100 m/s² ohne Montageschiene stellen sicher, dass das Messsystem auch unter anspruchsvollen industriellen Bedingungen zuverlässig arbeitet. Das Heidenhain 557644-11 kann als direkter Ersatz für bestehende LC 493F-Installationen mit identischer Messlänge eingesetzt werden und ist mit allen gängigen Fanuc-Steuerungsserien kompatibel. Direkt lieferbar aus unserem Lager in Deutschland.
