Heidenhain 749 147-01
770,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Das Heidenhain 557 679-10 ist ein absolutes gekapseltes Längenmessgerät der Baureihe LC 183 für hochgenaue lineare Positionsmessung an Werkzeugmaschinen und automatisierten Bearbeitungsanlagen. Die Ausführung besitzt eine Messlänge von 1040 mm und eine Genauigkeit von 5,0 µm. Mit einer Teilungsperiode von 20,000 µm und einem Messschritt von 10 nm liefert das System die feine Positionsauflösung, die für präzise Maschinenachsen, geschlossene Regelkreise und reproduzierbare Bearbeitungsergebnisse erforderlich ist. Die Datenausgabe erfolgt über EnDat 02 beziehungsweise EnDat 2.2 mit zusätzlichem Inkrementalsignal. Als Ausgangssignal ist 1 Vss angegeben; der elektrische Anschluss erfolgt über einen 14-poligen Stecker. Die Versorgungsspannung liegt zwischen 3,6 und 5,25 V. Das gekapselte Messsystem besitzt Schutzart IP53 und ist damit für den Einsatz in industriellen Maschinenumgebungen ausgelegt, sofern die Einbau- und Schutzvorgaben eingehalten werden. Das dokumentierte Gewicht von 5,0 kg unterstützt Transport-, Montage- und Ersatzteilplanung. Diese Werte schaffen eine klare Grundlage für den technischen Variantenabgleich. Das LC 183 mit der Identnummer 557 679-10 eignet sich als typgleicher Ersatz für bestehende Heidenhain-Längenmessgeräte an CNC-Achsen und für geplante Retrofit-Maßnahmen. Vor dem Austausch müssen Messlänge, Genauigkeitsklasse, mechanische Befestigung, Referenzlage, EnDat-Version, Inkrementalsignal, Steckerausführung, Versorgung und Auswertung in der Steuerung sorgfältig abgeglichen werden. Entscheidend ist die vollständige Identnummer 557 679-10, weil benachbarte LC-183-Ausführungen bei Messlänge, Anschluss und Schnittstellenkonfiguration abweichen können. Die klar definierten Mess- und Schnittstellendaten erleichtern eine gezielte Ersatzbeschaffung und reduzieren das Risiko ungeeigneter Nachbarvarianten bei zeitkritischen industriellen Maschinenstillständen.
Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | LC 183 |
| Hersteller-/Bestell-/Identnummer | 557 679-10 |
| Geräteart | absolutes gekapseltes Längenmessgerät |
| Messlänge | 1040 mm |
| Genauigkeit | 5,0 µm |
| Teilungsperiode | 20,000 µm |
| Messschritt | 10 nm |
| Ausgangssignal | 1 Vss |
| Datenschnittstelle | EnDat 02 / EnDat 2.2 mit Inkrementalsignal |
| Elektrischer Anschluss | 14-poliger Stecker |
| Schutzart | IP53 |
| Versorgungsspannung | 3,6 bis 5,25 V |
| Gewicht | 5,0 kg |
Ähnliche Artikel
Zum Shop

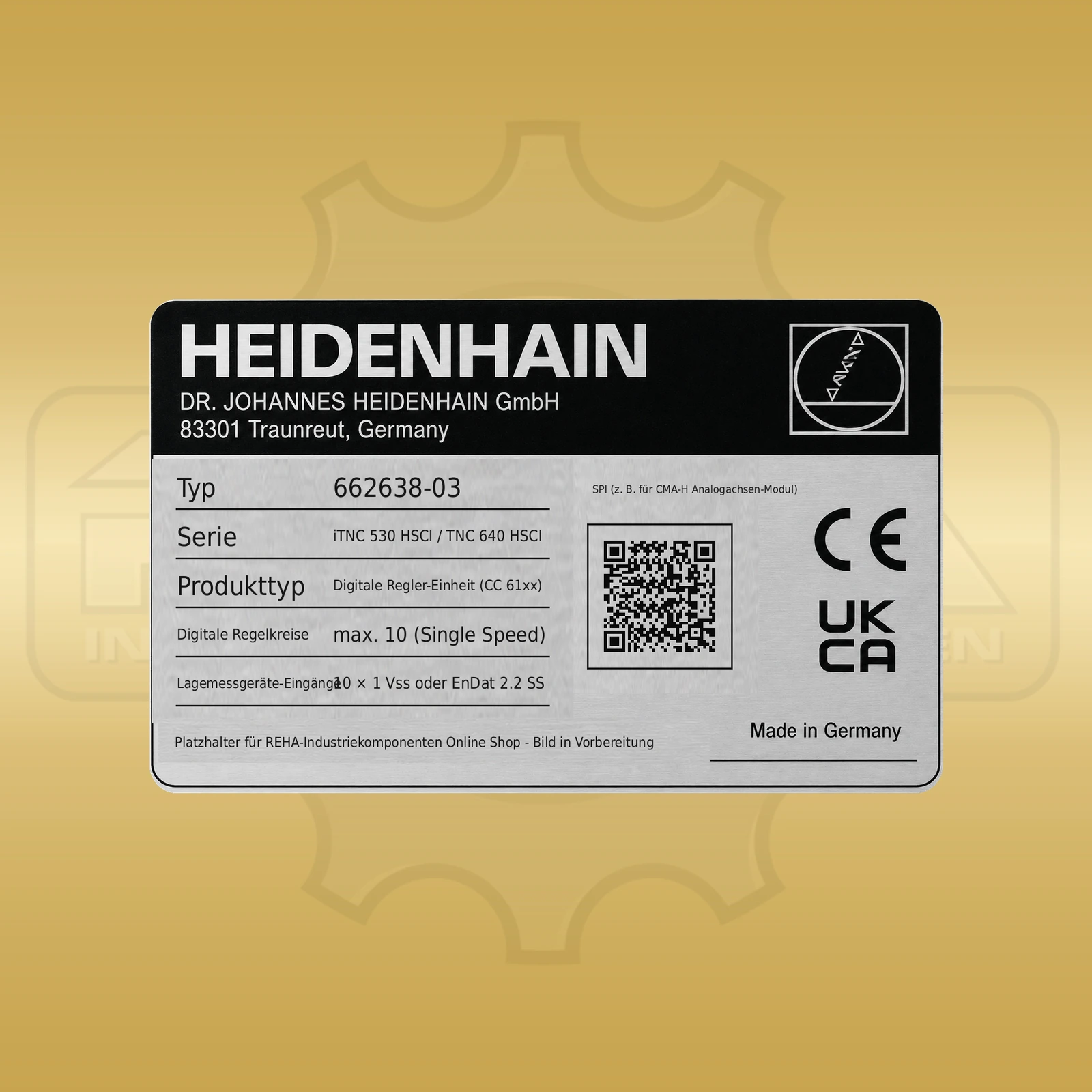

Heidenhain 662 638-03
Preis auf Anfrage
Heidenhain 260 520 01
Preis auf Anfrage
Heidenhain 336 963-23
Preis auf Anfrage
Maschinenstillstand?
Schnellere Lieferung
Maschinenstillstand und Sie benötigen eine besonders schnelle Lieferung? Zögern Sie nicht, uns das direkt mitzuteilen. Wir setzen alles daran, Ihnen ein Angebot mit der schnellstmöglichen Lieferung zu unterbreiten und somit eine Lösung zu finden, die Ihrem Zeitplan entspricht.
Unsere oberste Priorität ist es, Ihre Produktionsprozesse am Laufen zu halten. Vertrauen Sie auf unsere Kompetenz und unseren flexiblen Service, um Maschinenstillstände effektiv zu minimieren.
Jetzt Kontakt aufnehmen!Produktsicherheit
Hersteller/EU Verantwortliche Person
Welche Messdaten bietet das Heidenhain 557 679-10?
Das LC 183 besitzt 1040 mm Messlänge, 5,0 µm Genauigkeit, 20,000 µm Teilungsperiode und einen Messschritt von 10 nm.
Was ist vor dem Austausch des Längenmessgeräts zu prüfen?
Messlänge, Genauigkeitsklasse, Befestigung, Referenzlage, EnDat-Version, Inkrementalsignal, Stecker, Versorgung und Steuerungsauswertung müssen übereinstimmen.
