ROD 500-Serie Drehgeber

Heidenhain 406050-2J

320,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

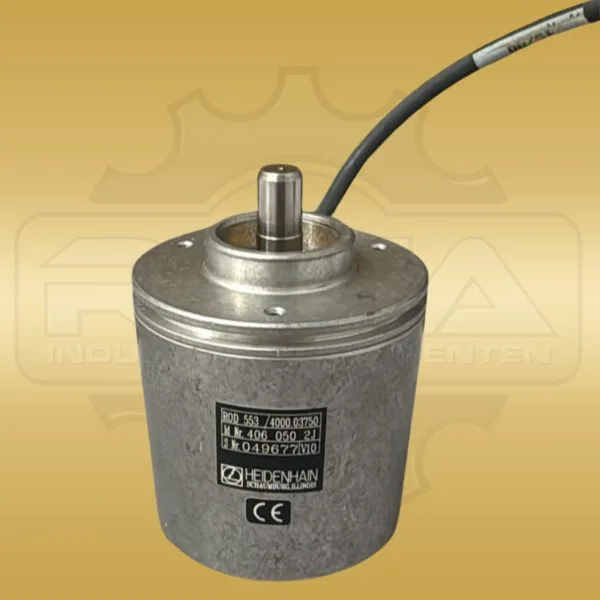

Die Identnummer 406050-2J bezeichnet einen inkrementalen Heidenhain-Drehgeber ROD 553 in der Ausführung /4000.03750. Für die eindeutige Zuordnung sind die vollständige Identnummer, die Reihenbezeichnung und der auf dem Typenschild erkennbare Variantenschlüssel gemeinsam maßgeblich. Die Ausführung ist mit 4.000 Strichen je Umdrehung und einem sinusförmigen Ausgangssignal von 1 Vss erfasst. Die Versorgung erfolgt mit 5 V DC bei einer Toleranz von ±5 Prozent. Als mechanische Schnittstelle dient eine 9,525-mm-Welle beziehungsweise 3/8 Zoll in Verbindung mit einem Synchroflansch.

Die feste Anschlussleitung ist 3,75 m lang. Für den Welleneingang gilt Schutzart IP64; die mechanisch zulässige Drehzahl beträgt 6.000 U/min, die Grenzfrequenz mindestens 160 kHz. Die ROD-500-Dokumentation ordnet ROD 523, ROD 533 und ROD 553 derselben Industriestandard-Baugröße zu. Die zugehörige Maßzeichnung nennt 50,8 mm Gehäusedurchmesser, 22 mm axiale Gehäuselänge und 7,62 mm Wellenüberstand. Daraus ergibt sich für den starren Geberkörper einschließlich Wellenende eine nominale Hüllgröße von 29,62 × 50,8 × 50,8 mm in der Reihenfolge Länge × Breite × Höhe.

Die flexible Leitung und ihr Biegeradius sind nicht enthalten. Ein belastbarer exakter Gewichtswert für diese Identnummer liegt nicht vor; deshalb wird das Produktgewicht konservativ und sichtbar mit ca. 0,3 kg geschätzt.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Heidenhain
Produktreihe ROD 500-Serie
Hersteller-/Bestell-/Identnummer 406050-2J

Leistungsdaten

Versorgungsspannung 5 V DC ±5 %
Mech. zulässige Drehzahl max. 6.000 U/min
Grenzfrequenz (−3 dB) ≥ 160 kHz

Schnittstellen

Ausgangssignal 1 Vpp (sinusoidal)

Einbau und Umgebung

Befestigung Synchroflansch
Schutzart IP 64 (EN 60529)
Betriebstemperatur −40 °C bis +100 °C (Fixkabel, 5 V)

Maße und Gewicht

Wellendurchmesser 3/8 Zoll (9,525 mm)
Abmessungen 29,62 × 50,8 × 50,8 mm (L × B × H; starrer Geberkörper einschließlich Wellenende)
Gewicht ca. 0,3 kg

Weitere Angaben

Strichzahl 4.000 Striche/Umdrehung
Referenzmarke 1
Kabellänge 3,75 m
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 406050-2J

Kontakt aufnehmen
Welche Abmessungen und welches Gewicht hat Heidenhain 406050-2J?

Der starre Geberkörper einschließlich Wellenende misst 29,62 × 50,8 × 50,8 mm in der Reihenfolge Länge × Breite × Höhe. Das produktspezifisch geschätzte Gewicht beträgt ca. 0,3 kg.

Welche Signalausführung besitzt Heidenhain 406050-2J?

Erfasst sind 4.000 Striche je Umdrehung, ein sinusförmiges 1-Vss-Ausgangssignal, 5 V DC, eine 9,525-mm-Welle und eine 3,75-m-Anschlussleitung.
