Heidenhain 393 000-22
1.670,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung

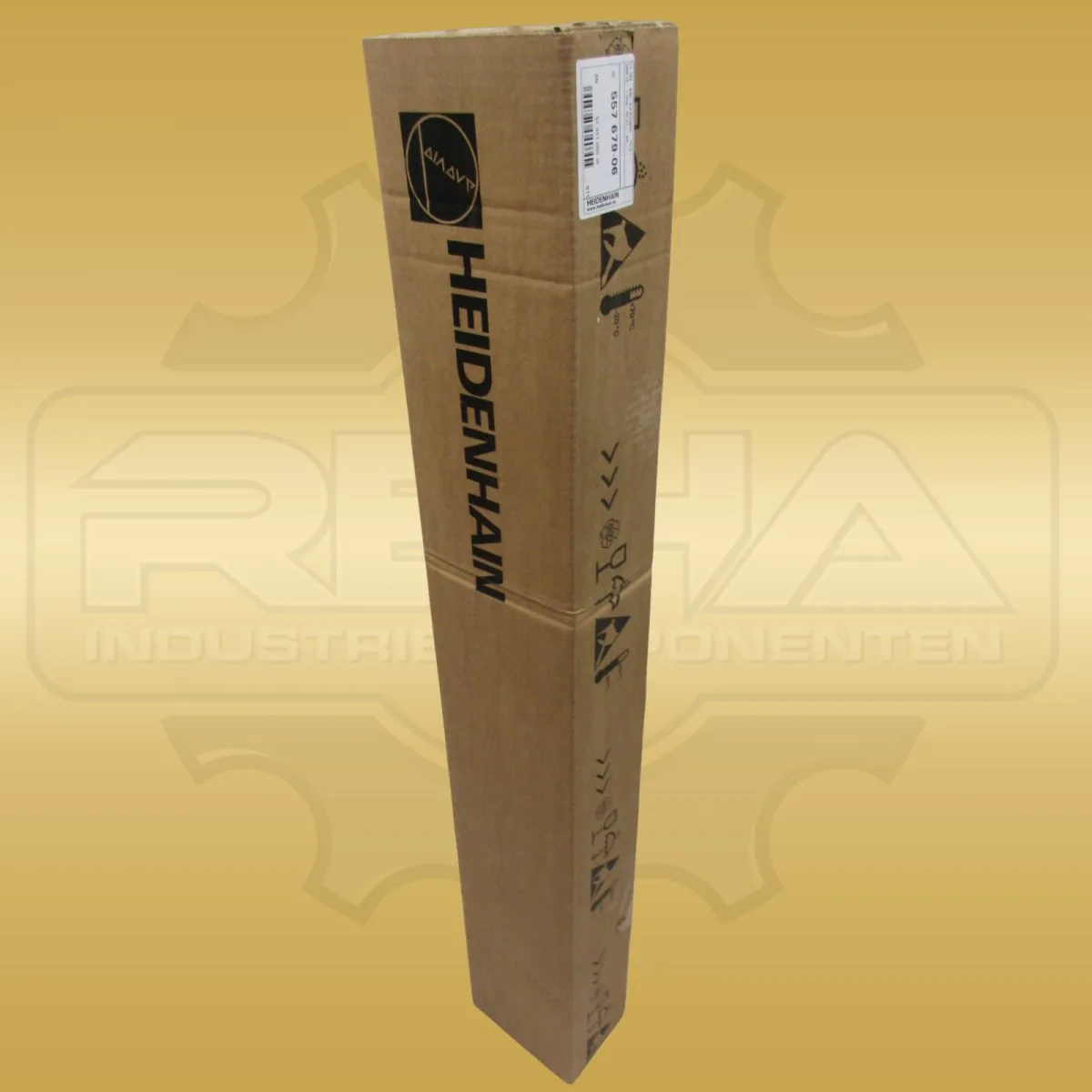

Der Heidenhain 557679-06 ist ein absoluter versiegelter Linearmaßstab der Baureihe LC 183 für den Einsatz in hochpräzisen CNC-Werkzeugmaschinen und Bearbeitungszentren. Das Messsystem arbeitet nach dem absoluten Messverfahren und liefert unmittelbar nach dem Einschalten den genauen Positionswert, ohne dass eine Referenzpunktfahrt erforderlich ist. Grundlage der Signalerzeugung ist ein DIADUR Glasmaßstab mit integrierter Absolut- und Inkrementalspur und einer Gitterteilung von 20 µm sowie einem Thermischen Ausdehnungskoeffizienten von ≈ 8 × 10⁻⁶ K⁻¹. Mit einer Messlänge von 640 mm und einem Messschritt von 10 nm erreicht der Heidenhain 557679-06 eine Genauigkeitsklasse von ±5,0 µm und eignet sich damit für anspruchsvolle Bearbeitungsaufgaben mit hohen Anforderungen an Positioniergenauigkeit und Reproduzierbarkeit. Die Datenübertragung erfolgt über die serielle Schnittstelle EnDat 2.2 mit zusätzlichem 1-Vss-Inkrementalsignal; die Gesamtlänge des einbaubereiten Maßstabs beträgt 761 mm. Der elektrische Anschluss wird über einen 14-poligen Flanschsteckverbinder hergestellt, wobei das Anschlusskabel separat zu beschaffen ist und Kabellängen bis 150 m unterstützt werden. Die Schutzart IP 53 nach EN 60529 macht das Gerät unempfindlich gegenüber Staubeintritt und Spritzwasser; mit angeschlossener Druckluft wird IP 64 erreicht. Die Versorgungsspannung liegt im Bereich 3,6 V bis 5,25 V bei einer Stromaufnahme von unter 300 mA. Die maximale Verfahrgeschwindigkeit beträgt 180 m/min. Direkt lieferbar aus unserem Lager in Deutschland.
Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | LC 183 |
| Typ-Schlüssel | 557679-06 |
| Messverfahren | Absolut, versiegelt |
| Messstandard | DIADUR Glasmaßstab mit Absolut- und Inkrementalspur |
| Messlänge | 640 mm |
| Gesamtlänge | 761 mm (ML + 121 mm) |
| Genauigkeitsklasse | ±5,0 µm |
| Gitterteilung | 20 µm |
| Messschritt | 10 nm |
| Schnittstelle | EnDat 2.2 (synchron seriell mit Inkrementalsignalen) |
| Inkrementalsignal | 1 Vss |
| Versorgungsspannung | 3,6 V ... 5,25 V |
| Stromaufnahme | < 300 mA |
| Schutzart | IP 53 (IP 64 mit Druckluft, EN 60529) |
| Elektrischer Anschluss | Flanschsteckverbinder, Stecker 14-polig |
| Max. Verfahrgeschwindigkeit | 180 m/min |
| Betriebstemperatur | 0 ... 50 °C |
| Kühlart | Keine (passiv) |
| Gewicht | ca. 2,5 kg |
