Heidenhain 341240-06
1.170,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

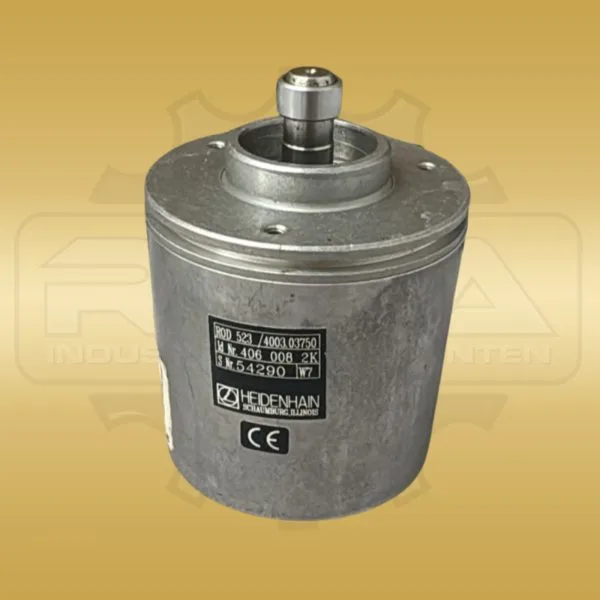

Die Identnummer 406008-2K ordnet diese Ausführung dem inkrementalen Heidenhain-Drehgeber ROD 523 innerhalb der ROD-500-Reihe zu. Der exakte Variantenschlüssel lautet 4003.03750 und bezeichnet eine Teilung mit 3750 Strichen je Umdrehung. Für diese ROD-523-Familie sind TTL-Ausgangssignale, 5 V Versorgungsspannung und eine mechanisch zulässige Drehzahl von 6000 min⁻¹ angegeben. Der Geber besitzt ein Eigenlager und wird über eine separate Wellenkupplung mit der zu messenden Welle verbunden. Mechanisch dokumentiert die Montagezeichnung einen zylindrischen Grundkörper mit 50,8 mm Durchmesser und 22 mm axialer Gehäuselänge. Der Wellenstummel besitzt 9,518 mm Durchmesser und ragt 7,62 mm über die Anlagefläche hinaus. Damit ergeben sich für den starren Geberkörper einschließlich Wellenende vollständige Außenmaße von 29,62 × 50,8 × 50,8 mm in der Reihenfolge Länge × Breite × Höhe; eine flexible Anschlussleitung ist nicht Bestandteil dieser starren Hüllmaße. Drei um jeweils 120° angeordnete Befestigungsgewinde der Größe 6-32 UNC-2B sind mit 6,35 mm Gewindetiefe ausgewiesen. Die Schutzart ist mit IP64 nach EN 60529 angegeben. Als maximaler Wert für die angeschlossene Leitung nennt die Montageunterlage 100 m. Das exakte Produktkennzeichen führt außerdem ein Gewicht von 0,68 kg. Für die Variantenabgrenzung sind deshalb Identnummer, ROD-523-Modell, Schlüssel 4003.03750, Strichzahl, Wellengeometrie und Befestigungsbild gemeinsam heranzuziehen.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | ROD 500-Serie |
| Hersteller-/Bestell-/Identnummer | 406008-2K |
| Geräteart | Inkrementaler Drehgeber mit Eigenlager |
| Gebermodell | ROD 523 |
| Variantenschlüssel | 4003.03750 |
| Strichzahl | 3750 Striche/Umdrehung |
| Ausgangssignal | TTL |
| Versorgungsspannung | 5 V |
| Mechanisch zulässige Drehzahl | 6000 min⁻¹ |
| Schutzart | IP64 nach EN 60529 |
| Wellendurchmesser | 9,518 mm |
| Wellenüberstand | 7,62 mm |
| Gehäusedurchmesser | 50,8 mm |
| Gehäuselänge | 22 mm |
| Befestigungsgewinde | 3 × 6-32 UNC-2B, 6,35 mm tief |
| Befestigungsanordnung | 3 × 120° |
| Maximale Kabellänge | 100 m |
| Abmessungen | 29,62 × 50,8 × 50,8 mm (L × B × H; starrer Geberkörper einschließlich Wellenende) |
| Gewicht | 0,68 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen und welches Gewicht hat Heidenhain 406008-2K?
Der starre Geberkörper einschließlich Wellenende misst 29,62 × 50,8 × 50,8 mm in der Reihenfolge Länge × Breite × Höhe. Das Gewicht beträgt 0,68 kg.
Welche mechanische Ausführung besitzt Heidenhain 406008-2K?
Die Ausführung ROD 523 besitzt einen 9,518-mm-Wellenstummel mit 7,62 mm Überstand sowie drei um 120° verteilte Befestigungsgewinde 6-32 UNC-2B.
