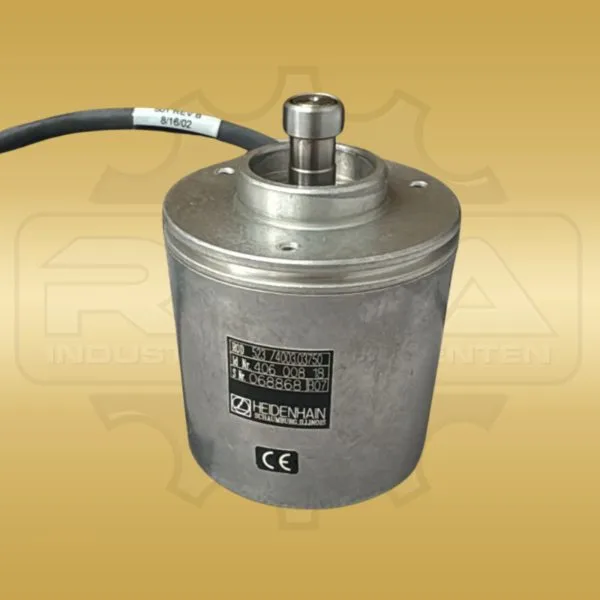

ROD 523 Drehgeber

Heidenhain 406008-18

320,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Die Identnummer 406008-18 gehört zu einem inkrementalen Heidenhain-Drehgeber der Baureihe ROD 523 in der Ausführung /4003.03750. Für die eindeutige Zuordnung sind die vollständige Identnummer, die Reihenbezeichnung und die mechanische Ausführung gemeinsam maßgeblich. Erfasst sind 3750 Striche je Umdrehung sowie sinusförmige Ausgangssignale mit 1 Vss. Die Versorgungsspannung beträgt 5 V DC mit einer Toleranz von ±5 Prozent. Die Welle besitzt einen Durchmesser von 9,518 mm beziehungsweise 3/8 Zoll; zur mechanischen Aufnahme dient der Synchroflansch.

Für Gehäuse und Welleneingang ist jeweils die Schutzart IP64 angegeben. Der Betriebstemperaturbereich reicht von −10 bis +70 °C, die maximale Drehzahl beträgt 10.000 min⁻¹. Der zylindrische Geberkörper hat 50,8 mm Durchmesser und eine nominale axiale Gehäuselänge von 22 mm. Das Wellenende ragt nominal 7,62 mm über die Anlagefläche hinaus. Damit beträgt die starre Hüllgröße einschließlich Wellenende nominal 29,62 × 50,8 × 50,8 mm in der Reihenfolge Länge × Breite × Höhe.

Flexible Anschlussleitungen und der für Stecker, Biegeradius oder Montage benötigte Freiraum sind in diesen Außenmaßen nicht enthalten. Ein belastbarer exakter Gewichtswert für die konkrete Identnummer ist nicht verfügbar. Deshalb wird das Produktgewicht konservativ und sichtbar als Schätzung von ca. 0,3 kg angegeben.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Heidenhain
Produktreihe ROD 523
Hersteller-/Bestell-/Identnummer 406008-18

Leistungsdaten

Versorgungsspannung DC 5 V ±5%
Maximale Drehzahl 10.000 min⁻¹

Schnittstellen

Signalausgänge 1 Vss (sinusförmig)
Anschluss Kabeldose / Stecker

Einbau und Umgebung

Schutzart Gehäuse IP 64
Schutzart Welleneingang IP 64
Betriebstemperatur −10°C bis +70°C
Kühlart natürliche Konvektion

Maße und Gewicht

Wellendurchmesser 9,518 mm (3/8 Zoll)
Abmessungen 29,62 × 50,8 × 50,8 mm (L × B × H; starrer Geberkörper einschließlich Wellenende)
Gewicht ca. 0,3 kg

Weitere Angaben

Bauart Inkrementaler Drehgeber mit Eigenlager
Strichzahl 3.750 Str./U
Anbauflansch Synchroflansch
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 406008-18

Kontakt aufnehmen
Welche Abmessungen und welches Gewicht hat Heidenhain 406008-18?

Der starre Geberkörper einschließlich Wellenende misst 29,62 × 50,8 × 50,8 mm in der Reihenfolge Länge × Breite × Höhe. Das produktspezifisch geschätzte Gewicht beträgt ca. 0,3 kg.

Welche Signale und mechanische Ausführung besitzt Heidenhain 406008-18?

Erfasst sind 3750 Striche je Umdrehung, sinusförmige 1-Vss-Signale, 5 V DC, eine 9,518-mm-Welle, Synchroflansch und IP64.
