Heidenhain 253329-02

Versand Information

Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!

Produktbeschreibung

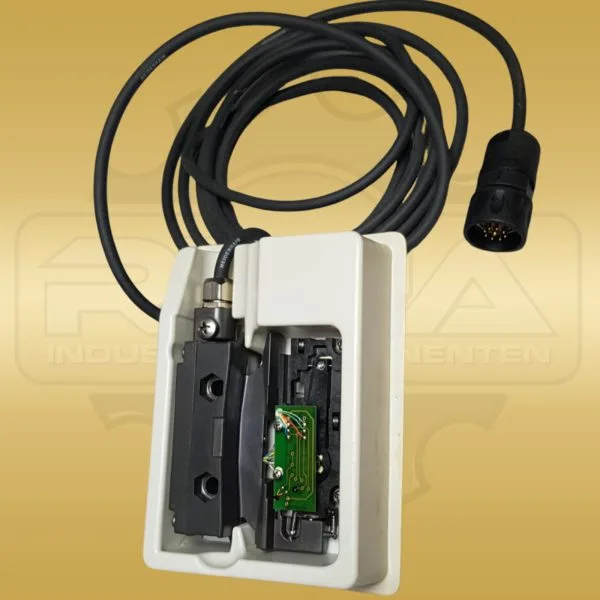

Der Heidenhain 253329-02 ist ein Abtastkopf der Baureihe AE LS 603, vorgesehen als Austausch- oder Ersatzkomponente für gekapselte Linearmaßstäbe vom Typ LS 603 und LS 603C. Innerhalb des Messsystems tastet dieser Lesekopf die auf dem Glasmaßstab aufgebrachte DIADUR-Teilung mit einer Gitterperiode von 20 µm photoelektrisch ab und erzeugt dabei sinusförmige Stromsignale mit einer Amplitude von 11 µApp. Die hohe Signalqualität des Heidenhain 253329-02 ermöglicht eine Positionsauflösung im Submikrometerbereich nach nachgeschalteter Interpolation, wodurch Werkzeugmaschinen und Messeinrichtungen präzise Verfahrbewegungen realisieren können. Gespeist wird die Abtasteinheit über eine Gleichspannung von 5 V bei einer Toleranz von ±5 %, ein in der industriellen Messtechnik weit verbreiteter Standard. Der Anschluss erfolgt über einen Sub-D-Stecker mit 15 Kontakten, der sowohl Versorgung als auch Signalübertragung in einem kompakten Steckverbinder vereint. Bei ordnungsgemäßer Montage auf dem zugehörigen Maßstab erreicht das Gesamtsystem die Schutzart IP 53, was einen wirksamen Schutz gegen Staub und Spritzwasser sicherstellt. Typische Anwendungsfelder des Heidenhain 253329-02 finden sich an konventionellen Fräs- und Drehmaschinen sowie an Koordinatenmessgeräten, deren Achspositionen über Linearmaßstäbe erfasst werden. Die Genauigkeitsklasse von ±10 µm stellt sicher, dass die Positionsrückmeldung den Anforderungen an qualitätsgesicherte Fertigungsprozesse genügt. Konstruktiv besteht das Abtastgehäuse aus Aluminium, was ein geringes Eigengewicht von rund 0,75 kg bei gleichzeitig hoher mechanischer Stabilität gewährleistet. Alle LS 603 und LS 603C Maßstäbe unabhängig von der Messlänge arbeiten mit diesem Abtastkopf zusammen, sodass eine einzige Ersatzteilnummer für das gesamte Längenprogramm ausreicht. Direkt lieferbar aus unserem Lager in Deutschland.

Heidenhain 253329-02

Spezifikationen

Hersteller Heidenhain
Produktreihe LS 603
Typ-Schlüssel 253329-02
Bauteiltyp Abtastkopf (Scanning Unit)
Ausgangssignal Sinusförmige Stromsignale, 11 µApp (1 Vss)
Versorgungsspannung DC 5 V ±5 %
Gitterperiode 20 µm
Genauigkeitsklasse ±10 µm
Anschluss Sub-D 15-polig
Schutzart IP 53 (bei fachgerechter Montage mit Maßstab)
Kompatibilität LS 603 / LS 603C Glasmaßstäbe (alle Messlängen)
Einsatzbereich Fräs- und Drehmaschinen, Messeinrichtungen
Maßstabmaterial Glas (DIADUR)
Gehäusematerial Aluminium
Kühlart passive Kühlung
Gewicht ca. 0,75 kg
