Produktbeschreibung

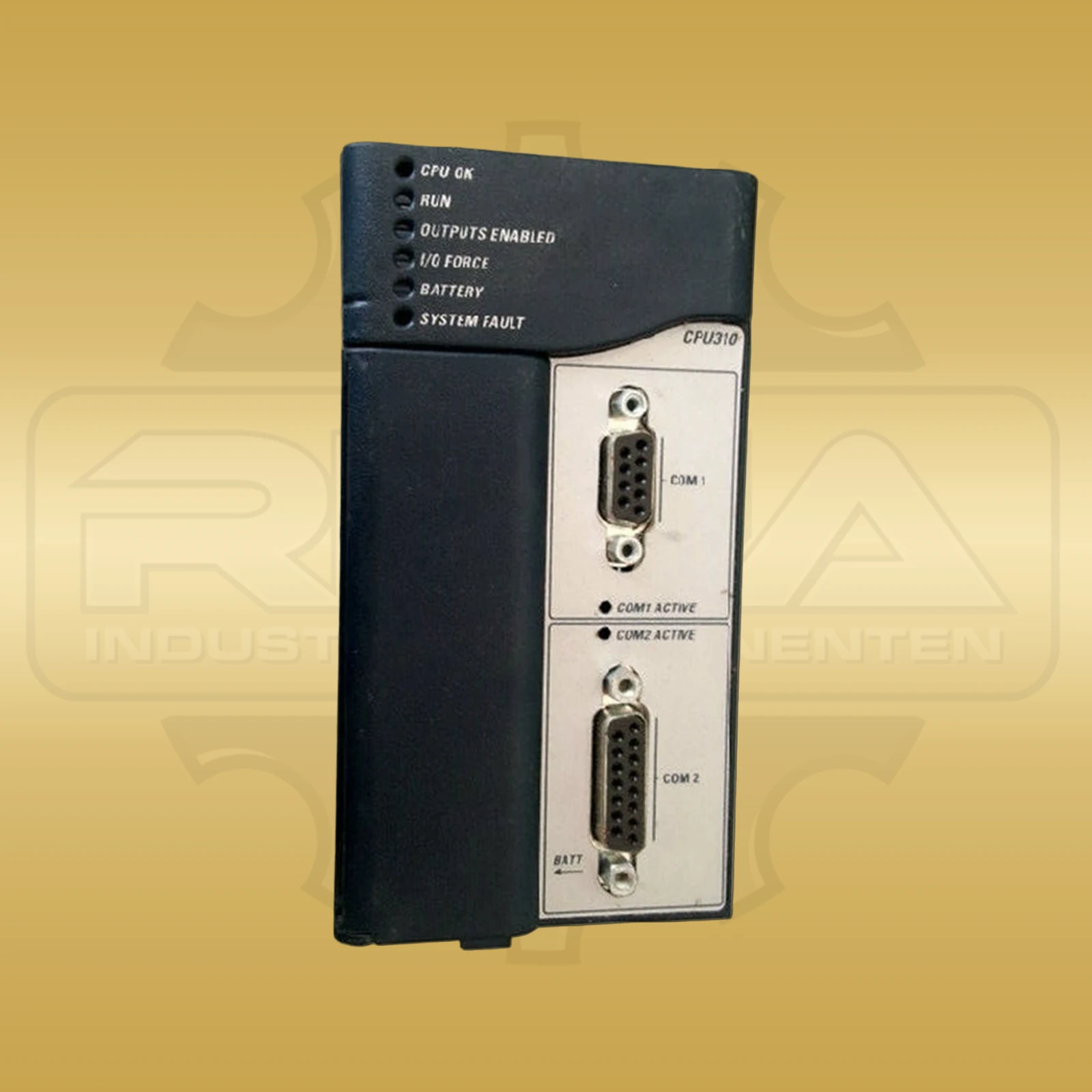

Zwei frontseitige serielle Anschlüsse prägen die Fanuc IC695CPU310-GV als zentrale Recheneinheit des PACSystems-RX3i-Systems: COM1 arbeitet mit RS-232, COM2 mit RS-485. Beide Ports unterstützen Modbus RTU Slave, SNP und Serial I/O. Die CPU übernimmt die Echtzeitverarbeitung von Steuerungsprogrammen und kommuniziert über den zweifachen Rückwandbus mit den Modulen im RX3i-Rack. Dabei stehen der schnelle RX3i-PCI-Bus und der serielle Bus im Stil der Series 90-30 nebeneinander zur Verfügung. Im Inneren arbeitet ein 300-MHz-Prozessor mit einer typischen Ausführungszeit von 0,195 ms je 1.000 booleschen Anweisungen. Für Programm, Konfiguration, Registerdaten und symbolische Variablen sind 10 MB batteriegepufferter RAM vorhanden. Weitere 10 MB nichtflüchtiger Flash-Speicher dienen der optionalen Ablage von Anwenderdaten. Die Programmstruktur darf bis zu 512 Blöcke mit jeweils höchstens 128 KB umfassen. Als Programmiersprachen sind Kontaktplan, Strukturierter Text, Funktionsbausteinsprache und C vorgesehen. Die Revision GV bezeichnet den Firmwarestand 5.70. Acht Anzeigen auf der Front geben unter anderem Auskunft über CPU-, Run-, Ausgangs-, Batterie-, Systemfehler- und Schnittstellenstatus. Das zweiplatzbreite Modul wird aus dem Rückwandbus mit nominal 1,25 A bei 3,3 V DC und 1,0 A bei 5 V DC versorgt. Seine Abmessungen betragen 130 × 70 × 130 mm; das Artikelgewicht liegt bei 0,5 kg. Der spezifizierte Betriebstemperaturbereich reicht von 0 bis 60 °C.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Fanuc |
|---|---|
| Produktreihe | PACSystems RX3i |
| Hersteller-/Bestell-/Identnummer | IC695CPU310-GV |
| Geräteart | Zentrale Recheneinheit (CPU-Modul) |
| Firmwarestand | 5.70 |
| Prozessortakt | 300 MHz |
| Anwenderspeicher | 10 MB batteriegepufferter RAM |
| Nichtflüchtiger Speicher | 10 MB Flash |
| Programmiersprachen | Kontaktplan, Strukturierter Text, Funktionsbausteinsprache und C |
| Programmbausteine | bis zu 512; maximal 128 KB je Baustein |
| Serielle Schnittstellen | RS-232 und RS-485 |
| Serielle Protokolle | Modbus RTU Slave, SNP und Serial I/O |
| Rückwandbus | RX3i PCI und serieller Bus im Stil der Series 90-30 |
| Bauform | 2 Steckplätze im RX3i-Rack |
| Versorgung über Rückwandbus | 3,3 V DC / 1,25 A und 5 V DC / 1,0 A nominal |
| Boolesche Ausführungszeit | typisch 0,195 ms je 1.000 Anweisungen |
| Betriebstemperatur | 0 bis 60 °C |
| Statusanzeigen | 8 LEDs für CPU-, Betriebs-, Ausgangs-, Batterie-, Fehler- und Kommunikationsstatus |
| Abmessungen | 130 × 70 × 130 mm (L × B × H) |
| Gewicht | 0,5 kg |
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Speicher und Schnittstellen besitzt die Fanuc IC695CPU310-GV?
Die CPU verfügt über 10 MB batteriegepufferten RAM und 10 MB nichtflüchtigen Flash-Speicher. Frontseitig stehen ein RS-232-Port und ein RS-485-Port zur Verfügung; beide unterstützen Modbus RTU Slave, SNP und Serial I/O.
Wofür steht die Revision GV bei der IC695CPU310?
Die Kennung GV bezeichnet bei dieser CPU den Firmwarestand 5.70. Die Revision ergänzt die in diesem Stand dokumentierte Unterstützung für das redundante Speichermodul IC695RMX128.
