Produktbeschreibung
Das Fanuc IC695ACC400-AA ist ein CPU-Energiepack der PACSystems-RX3i-Reihe. Die aktuelle Emerson-Produktinformation ordnet das Modul ausschließlich den RX3i-CPUs CPE302, CPE305 und CPE310 zu. Bei einem Ausfall der Systemversorgung hält das Energiepack die CPU lange genug versorgt, damit der Inhalt des Anwenderspeichers in den nichtflüchtigen Flash-Speicher geschrieben werden kann. Im normalen Betrieb lädt das Modul aus der 24-V-DC-Schiene des RX3i-Systems. Die Verbindung zur CPU erfolgt über das gerade verdrahtete Kabel IC695CBL001 mit 0,91 m Länge. Für die Montage wird das Energiepack links an einem RX3i-Modul eingehängt; vorgesehen ist üblicherweise das Modul in Steckplatz 0, damit kein zusätzlicher Backplane-Steckplatz belegt wird. In dieser Position ragt das Modul ungefähr 13 mm über die linke Seite der Backplane hinaus. Das Energiepack meldet der CPU vier Betriebszustände: Charging, Charged, Low capacitance und Fault. Diese Zustände dienen der CPU zur Erzeugung von LED-Anzeigen und Fehlermeldungen. Nach vollständiger Entladung kann das Erreichen des betriebsfähigen Ladeniveaus beim Einschalten einige Sekunden dauern. Der dokumentierte Umgebungstemperaturbereich reicht von 0 bis 60 °C. Für den Einbau gilt die Ausführung als offenes Betriebsmittel; erforderlich ist mindestens ein Gehäuse nach NEMA/UL Type 1 beziehungsweise IP20 bei Verschmutzungsgrad 2. Die Abmessungen einschließlich Montagehalterungen und Verriegelung betragen 140 mm Höhe, 124 mm Tiefe und 25,4 mm Breite. Die vollständige Kennzeichnung IC695ACC400-AA bezeichnet die ursprüngliche AA-Ausführung des RX3i-Energiepacks. Damit lassen sich Systemzuordnung, Anschlusskabel, Einbauraum, Temperaturbereich und Diagnosezustände vor dem Austausch eindeutig abgleichen.

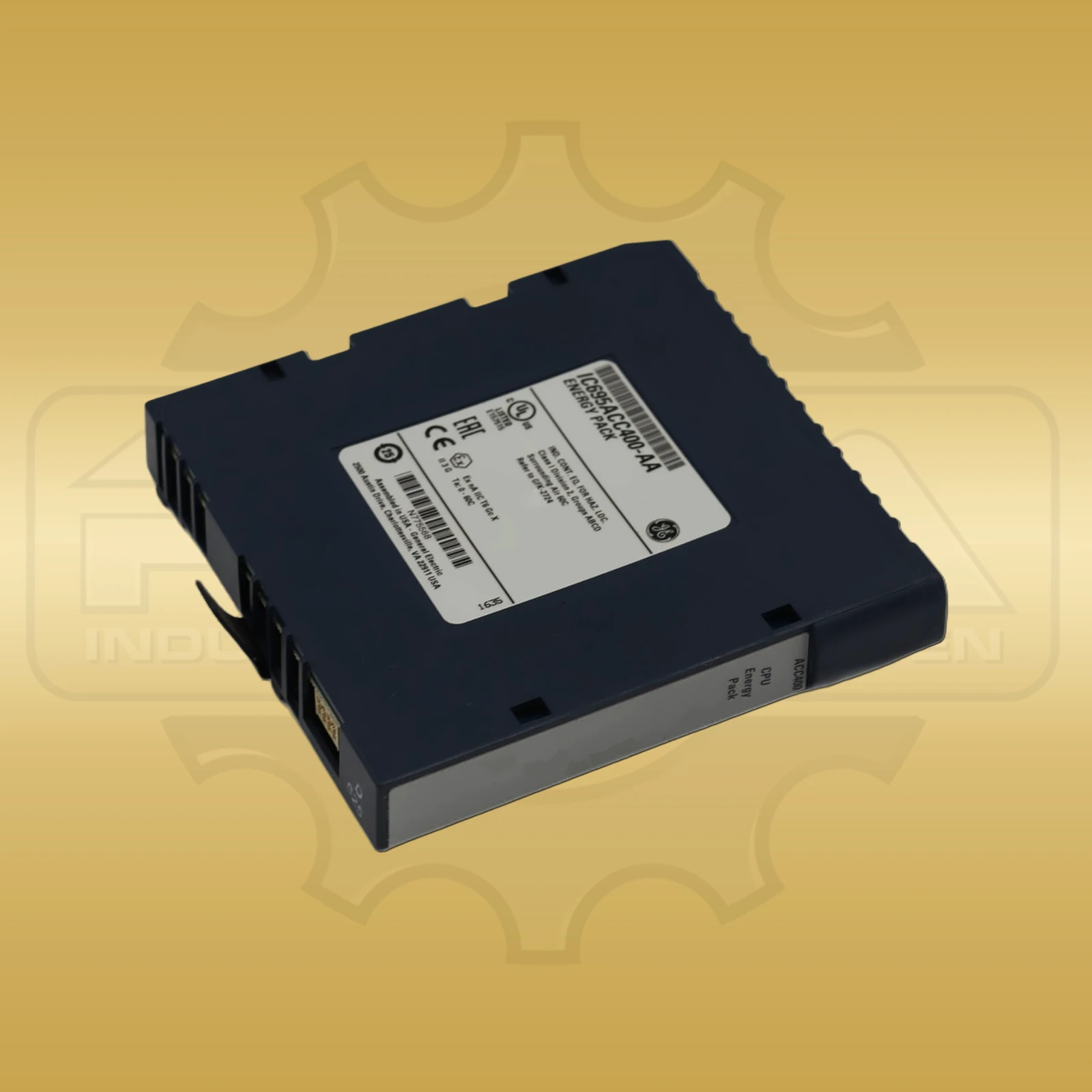

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Fanuc |
|---|---|
| Produktreihe | PACSystems RX3i |
| Hersteller-/Bestell-/Identnummer | IC695ACC400-AA |
| Geräteart | CPU-Energiepack |
| Kompatible CPUs | RX3i CPE302, CPE305 und CPE310; keine anderen CPUs |
| Speicherstützung | Versorgt die CPU bei Ausfall der Systemversorgung bis zum Schreiben des Anwenderspeichers in den Flash-Speicher |
| Ladeversorgung | 24 V DC aus der RX3i-Systemschiene |
| Verbindungskabel | IC695CBL001, gerade 1:1 verdrahtet |
| Kabellänge | 0,91 m |
| Montage | Links an einem RX3i-Modul, üblicherweise am Modul in Steckplatz 0 |
| Überstand zur Backplane | ca. 13 mm bei Montage am Modul in Steckplatz 0 |
| Diagnosemeldungen | Charging, Charged, Low capacitance und Fault |
| Umgebungstemperatur | 0 bis 60 °C |
| Einbauanforderung | Mindestens NEMA/UL Type 1 beziehungsweise IP20, Verschmutzungsgrad 2 |
| Abmessungen | 25,4 × 140 × 124 mm (B × H × T), einschließlich Halterungen und Verriegelung |
| Gewicht | ca. 0,30 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Fanuc A05B-2518-C200
Preis auf Anfrage
Beispielbild Fanuc A05B-2518-C302#EGN
Preis auf Anfrage
Beispielbild Fanuc A05B-2601-C412
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Für welche CPUs ist das Fanuc IC695ACC400-AA vorgesehen?
Die Emerson-Produktinformation nennt ausschließlich die PACSystems-RX3i-CPUs CPE302, CPE305 und CPE310. Mit anderen CPUs ist das Energiepack nicht kompatibel.
Wie wird das IC695ACC400-AA angeschlossen und montiert?
Das Energiepack wird links an einem RX3i-Modul montiert und über das 0,91 m lange Kabel IC695CBL001 mit der CPU verbunden. Es lädt aus der 24-V-DC-Schiene des RX3i-Systems.
