Produktbeschreibung

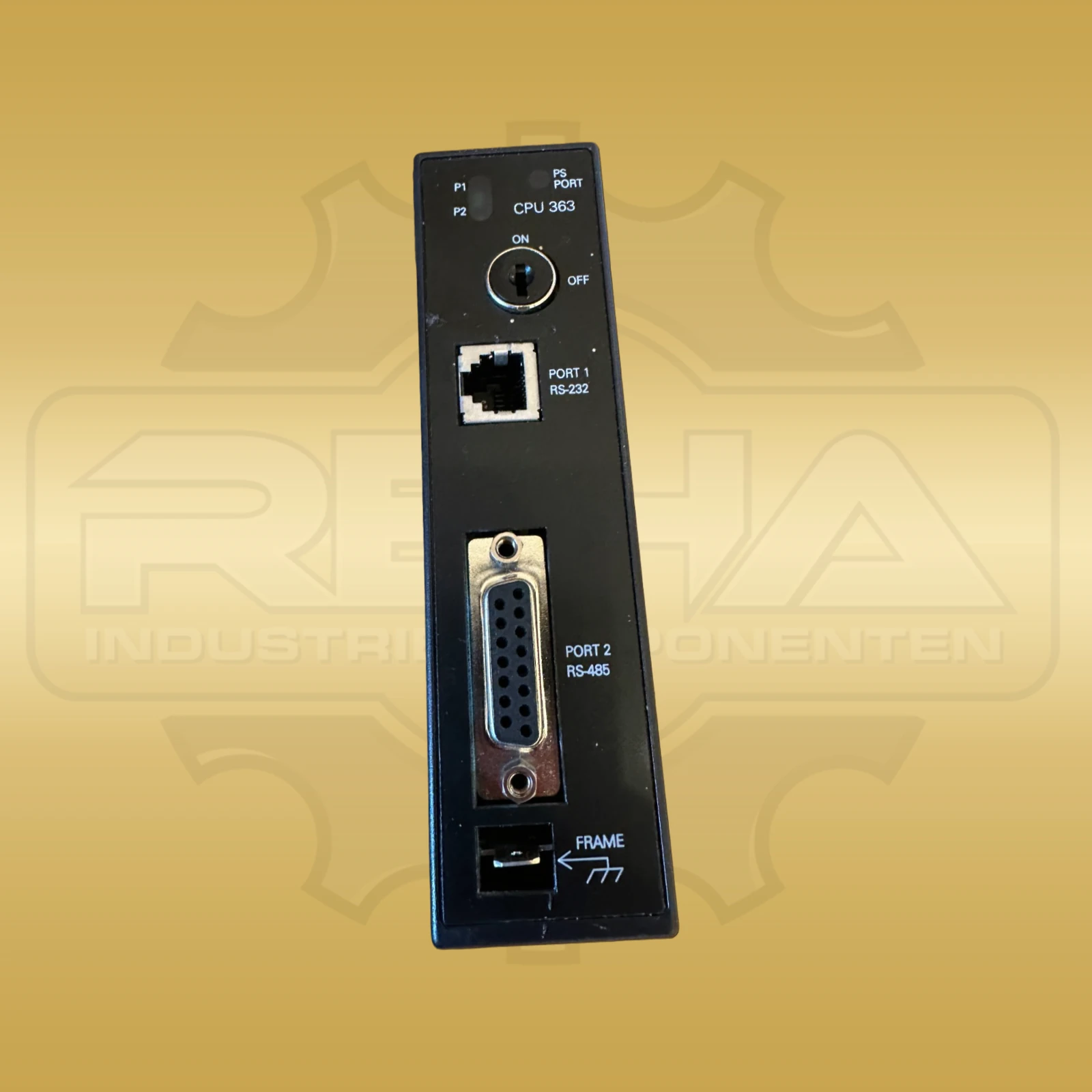

Der Fanuc IC693CPU363-DK ist die Revision DK des modularen CPU363-Prozessormoduls für Steuerungen der GE Fanuc Series 90-30. Das Einsteckmodul belegt einen Steckplatz im CPU-Baugruppenträger und kann ein System mit insgesamt acht Baugruppenträgern verwalten: einem CPU-Träger sowie bis zu sieben Erweiterungs- oder Remote-Trägern. Als Rechenkern dient ein 80386EX-Prozessor mit 25 MHz. GE Fanuc dokumentiert eine typische Ausführungszeit von 0,22 ms je 1 K boolescher Logik und 240 KByte konfigurierbaren Anwenderspeicher. Der Speicher umfasst RAM und Flash; eine batteriegepufferte Uhr gehört ebenfalls zur CPU-Ausstattung. Für den Prozessdatenausbau stehen jeweils bis zu 2048 diskrete Ein- und Ausgangspunkte zur Verfügung. Hinzu kommen 1280 globale Bits, 4096 interne Merker, 256 temporäre Ausgangsmerker und 128 Systemstatus-Bits. Die CPU benötigt 890 mA aus der 5-V-DC-Versorgung des Baugruppenträgers. Drei integrierte serielle Ports decken die Kommunikation ab: Der Anschluss am Netzteil unterstützt SNP/SNPX-Slave, während Port 1 und Port 2 zusätzlich SNP/SNPX-Master/-Slave sowie RTU-Slave unterstützen. Der zulässige Umgebungstemperaturbereich im Betrieb reicht von 0 bis 60 °C. Periodische Unterprogramme, Software-Gleitkomma und optionale LAN-Kommunikationsmodule erweitern die dokumentierten Steuerungsfunktionen, ohne die feste Modulbreite eines einzelnen Steckplatzes zu verändern. Die Endkennung DK grenzt die vorliegende Hardware- und Firmwareausführung eindeutig ab; für diese Revision ist Firmwarestand 10.74 mit Veröffentlichungsstand Mai 2008 dokumentiert. Das exakte Modul misst 130 × 40 × 130 mm und wiegt 0,40 kg. Damit verbindet die IC693CPU363-DK hohe Speicherkapazität, drei serielle Schnittstellen und den Ausbau über mehrere Series-90-30-Träger in einer einzelnen CPU-Baugruppe.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Fanuc |
|---|---|
| Produktreihe | Series 90-30 |
| Hersteller-/Bestell-/Identnummer | IC693CPU363-DK |
| Geräteart | Einsteck-CPU-Modul für SPS-Systeme |
| Prozessor | 80386EX |
| Prozessortakt | 25 MHz |
| Anwenderspeicher | 240 KByte (245760 Byte), konfigurierbar |
| Typische Ausführungszeit | 0,22 ms je 1 K boolescher Logik |
| Diskrete E/A-Kapazität | 2048 Eingänge und 2048 Ausgänge |
| Baugruppenträger | Bis zu 8 (1 CPU-Träger + 7 Erweiterungs-/Remote-Träger) |
| Serielle Schnittstellen | 3 integrierte Ports; RS-232 und RS-485 |
| Serielle Protokolle | SNP/SNPX Master/Slave und RTU Slave |
| Versorgungsbedarf | 890 mA bei 5 V DC |
| Betriebstemperatur | 0 bis 60 °C Umgebungstemperatur |
| Revision/Firmware | DK / Version 10.74, Mai 2008 |
| Abmessungen | 130 × 40 × 130 mm (L × B × H) |
| Gewicht | 0,40 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Fanuc A05B-2518-C200
Preis auf Anfrage
Beispielbild Fanuc A05B-2518-C302#EGN
Preis auf Anfrage
Beispielbild Fanuc A05B-2601-C412
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Schnittstellen besitzt die Fanuc IC693CPU363-DK?
Die CPU besitzt drei integrierte serielle Ports. Der Netzteilanschluss unterstützt SNP/SNPX-Slave; Port 1 und Port 2 unterstützen zusätzlich SNP/SNPX-Master/-Slave und RTU-Slave.
Wofür steht die Endkennung DK bei der IC693CPU363?
DK bezeichnet die dokumentierte Revision des CPU363-Moduls. Die Revision ist dem Firmwarestand 10.74 mit Veröffentlichungsstand Mai 2008 zugeordnet.
