Fanuc A06B-0142-B077
1.220,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

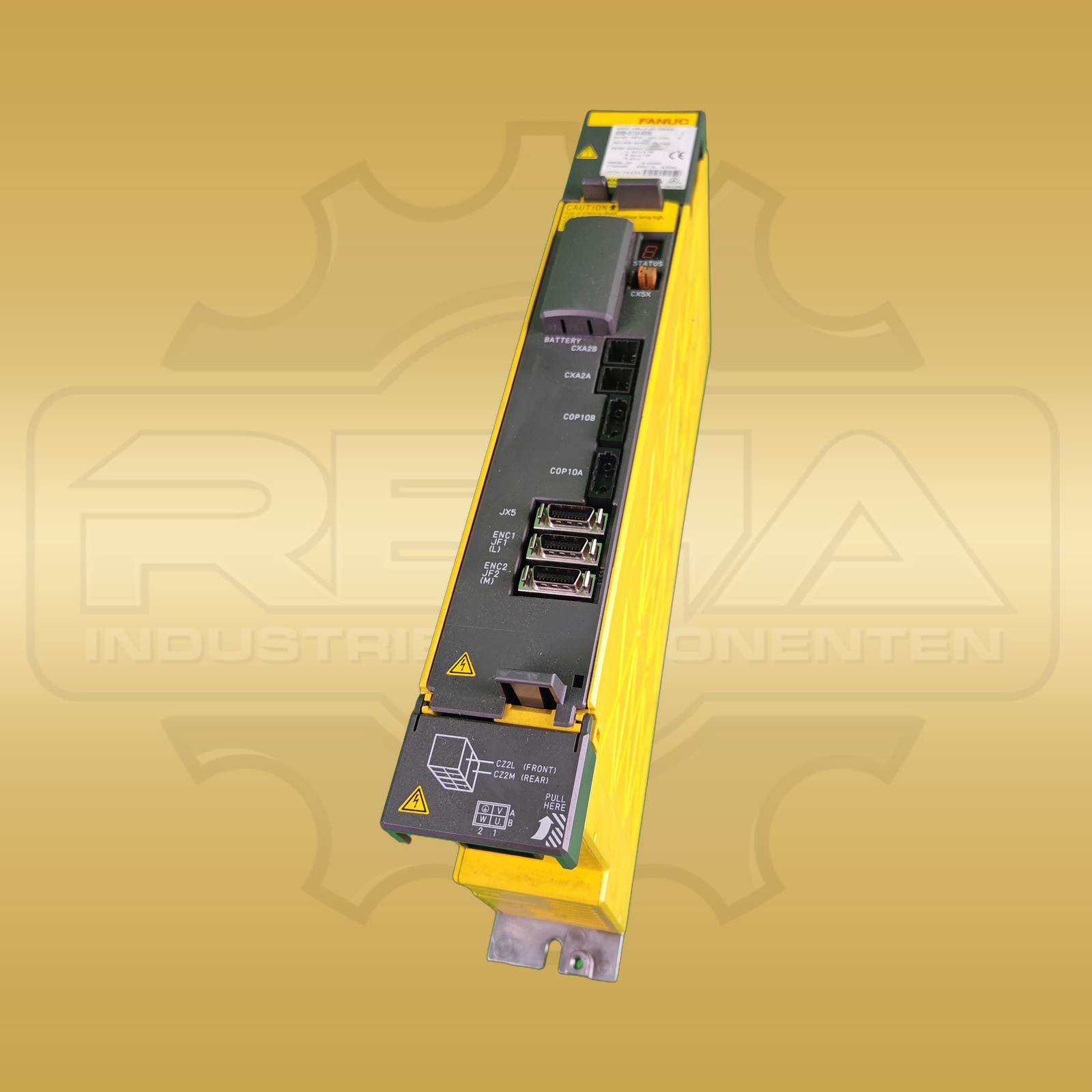

Mit zwei unterschiedlich bemessenen Achsausgängen bildet das Fanuc A06B-6114-H206 eine asymmetrische Ausführung innerhalb der ALPHA-i-Servoverstärkermodule. Die Modellbezeichnung SVM2-20/40i steht für diese zweiachsige Baugruppe. Für den Ausgang L beträgt der Nennstrom 6,5 A, für den Ausgang M dagegen 13 A. Beide Werte bleiben jeweils dem zugehörigen Kanal zugeordnet; sie beschreiben keine gemeinsame Stromangabe des gesamten Moduls. Genau diese L/M-Aufteilung unterscheidet die Ausführung von einem Verstärker mit zwei gleich bemessenen Achsausgängen. Die Leistungseinheit übernimmt den Verstärkerteil im modularen Servoantrieb zwischen Versorgung und Servoachsen. Der Eingangsbereich beträgt 283 bis 339 V, die Leistungsangabe des Moduls liegt bei 7 kW. Auf der Motorseite ist die maximale Ausgangsspannung mit 240 V angegeben. Eingang und Ausgang haben damit unterschiedliche Spannungsbezüge, während die beiden Nennströme die jeweilige Achsseite beschreiben. Zur Kommunikation gehört die FSSB-Schnittstelle; an der Front liegen die Anschlüsse COP10A und COP10B. Die getrennten Geberanschlüsse sind als ENC1 JF1 für L und ENC2 JF2 für M beschriftet. Bei einem Auftrag mit Versand aus Deutschland bleibt das zweiachsige SVM2-20/40i-Modul durch die vollständige Kennung A06B-6114-H206 bestimmt. Unter der unteren Anschlussabdeckung sind die Motoranschlüsse als CZ2L an der Vorderseite und CZ2M an der Rückseite zugeordnet; die Abdeckung zeigt zudem die Phasenbezeichnungen U, V und W. Oberhalb der Geberanschlüsse befinden sich die Statusanzeige und die mit BATTERY bezeichnete Abdeckung. Die Front ordnet dadurch Kommunikationsanschlüsse, Geberanschlüsse und Motoranschlüsse in getrennten Bereichen der schmalen Modulbauform an.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Fanuc |
|---|---|
| Produktreihe | ALPHA i |
| Hersteller-/Bestell-/Identnummer | A06B-6114-H206 |
| Geräteart | Servoverstärkermodul SVM2-20/40i |
| Achszahl | 2 |
| Eingangsspannung | 283–339 V |
| Leistungsangabe | 7 kW |
| Maximale Ausgangsspannung | 240 V |
| Nennausgangsstrom Achse L | 6,5 A |
| Nennausgangsstrom Achse M | 13 A |
| Kommunikationsschnittstelle | FSSB |
| Geberanschlüsse | ENC1 JF1 (L), ENC2 JF2 (M) |
| Motoranschlüsse | CZ2L vorn, CZ2M hinten; U/V/W |
| Abmessungen | ca. 60 × 380 × 190 mm |
| Gewicht | ca. 3 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Nennströme haben die Ausgänge L und M?
Der L-Ausgang hat einen Nennstrom von 6,5 A, der M-Ausgang 13 A. Die maximale Ausgangsspannung beträgt 240 V.
