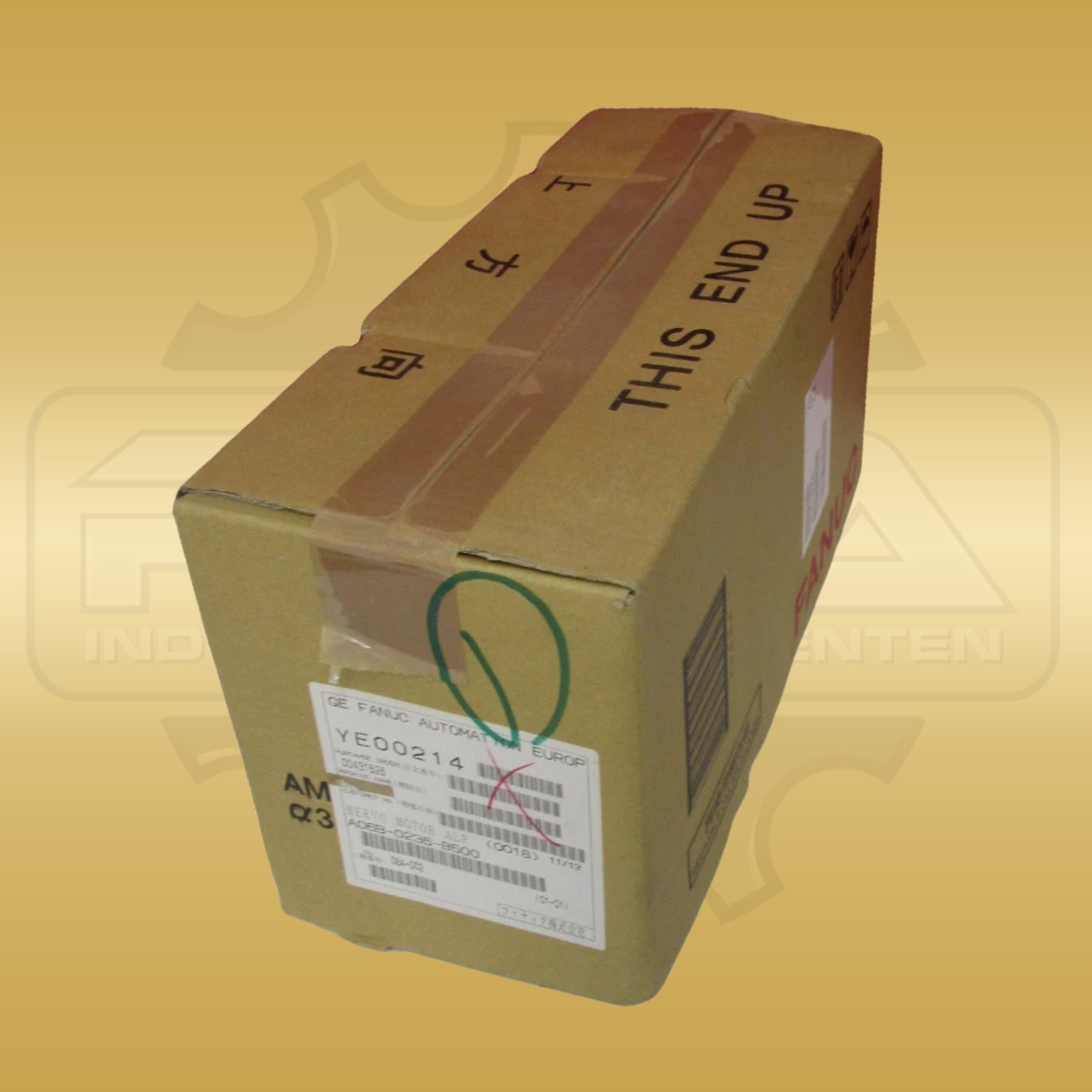

Foto: gebrauchtes Exemplar 1 / 2 Versanddienstleister
αiS 8/4000 HV AC-Servomotor
2.760,00 €
exkl. MwSt.
Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.
Mit 130 × 130 mm Flanschquerschnitt und 191 mm Gesamtlänge gehört der Fanuc A06B-0236-B500 zu den kompakten, gebremsten Motorvarianten der αiS-Baureihe. Seine gerade Welle besitzt eine Passfedernut und 19 mm Durchmesser. Der Bestellschlüssel kennzeichnet außerdem eine 24-V-DC-Haltebremse, Standardkühlung ohne Lüfter und den absoluten Pulsecoder αiA 1000.
Die Variante ist als AC-Servomotor αiS 8/4000 HV innerhalb der 400-V-Baureihe ausgeführt. Sie stellt 8,0 Nm Stillstandsdrehmoment bei 5,6 A Effektivwert bereit. Die Nennleistung beträgt 2,3 kW, Nenn- und Maximaldrehzahl liegen jeweils bei 4.000 min⁻¹. Für kurzzeitige Lastspitzen beträgt das maximale Drehmoment 32 Nm. Diese Werte ordnen Motorgröße, Dynamik und elektrische Auslegung eindeutig innerhalb der Baureihe ein, ohne benachbarte A06B-Varianten einzubeziehen.
Für die mechanische Auslegung sind neben der Wellenform auch die Trägheitswerte relevant. Das Rotorträgheitsmoment mit Bremse beträgt 0,00124 kg·m²; die Drehmomentkonstante liegt bei 1,44 Nm/A. Der maximale Verstärkerstrom beträgt 40 A Spitze. Die Rück-EMK-Konstante beträgt 50 V Effektivwert je 1.000 min⁻¹; der einphasige Ankerwiderstand liegt bei 1,3 Ω. Mit 0,002 s mechanischer und 20 Minuten thermischer Zeitkonstante sind zusätzlich zwei dynamische Kennwerte der exakten Motorgröße festgelegt. Der Motorkörper wird über den quadratischen 130-mm-Flansch montiert. Vier 9-mm-Durchgangsbohrungen liegen auf einem Lochkreis von 145 mm. Leistungs-, Brems- und Geberanschluss sitzen getrennt am Gehäuse.
Die gebremste Ausführung wiegt 9,6 kg. Für die Produktidentität ist die vollständige Kennung A06B-0236-B500 maßgeblich. Der Suffix B500 steht für die gerade Passfedernutwelle mit Bremse, Standardkühlung und αiA-1000-Pulsecoder.
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Fanuc |
|---|---|
| Produktreihe | FANUC αiS 8/4000 HV |
| Hersteller-/Bestell-/Identnummer | A06B-0236-B500 |
| Geräteart | AC-Servomotor |
| Spannungsbaureihe | 400 V |
|---|---|
| Stillstandsdrehmoment | 8,0 Nm |
| Stillstandsstrom | 5,6 A (Effektivwert) |
| Nennleistung | 2,3 kW |
| Nenndrehzahl | 4.000 min⁻¹ |
| Maximaldrehmoment | 32 Nm |
| Geber | Pulsecoder αiA 1000, absolut |
|---|
| Kühlung | Standardausführung ohne Lüfter |
|---|
| Abmessungen | 130 × 130 × 191 mm |
|---|---|
| Gewicht | 9,6 kg |
| Rotorträgheitsmoment mit Bremse | 0,00124 kg·m² |
|---|---|
| Haltebremse | 24 V DC |
| Welle | Gerade Welle mit Passfedernut, Ø 19 mm |
Maschinenstillstand?
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenHersteller/EU Verantwortliche Person
Die Kennung gehört zum AC-Servomotor αiS 8/4000 HV der 400-V-Baureihe. Seine Kennwerte umfassen 8,0 Nm Stillstandsdrehmoment, 2,3 kW Nennleistung und 4.000 min⁻¹ Nenndrehzahl.
B500 kennzeichnet eine gerade Welle mit Passfedernut und 24-V-DC-Bremse. Der Wellendurchmesser beträgt 19 mm; die gebremste Motorausführung misst 130 × 130 × 191 mm und wiegt 9,6 kg.
