Produktbeschreibung

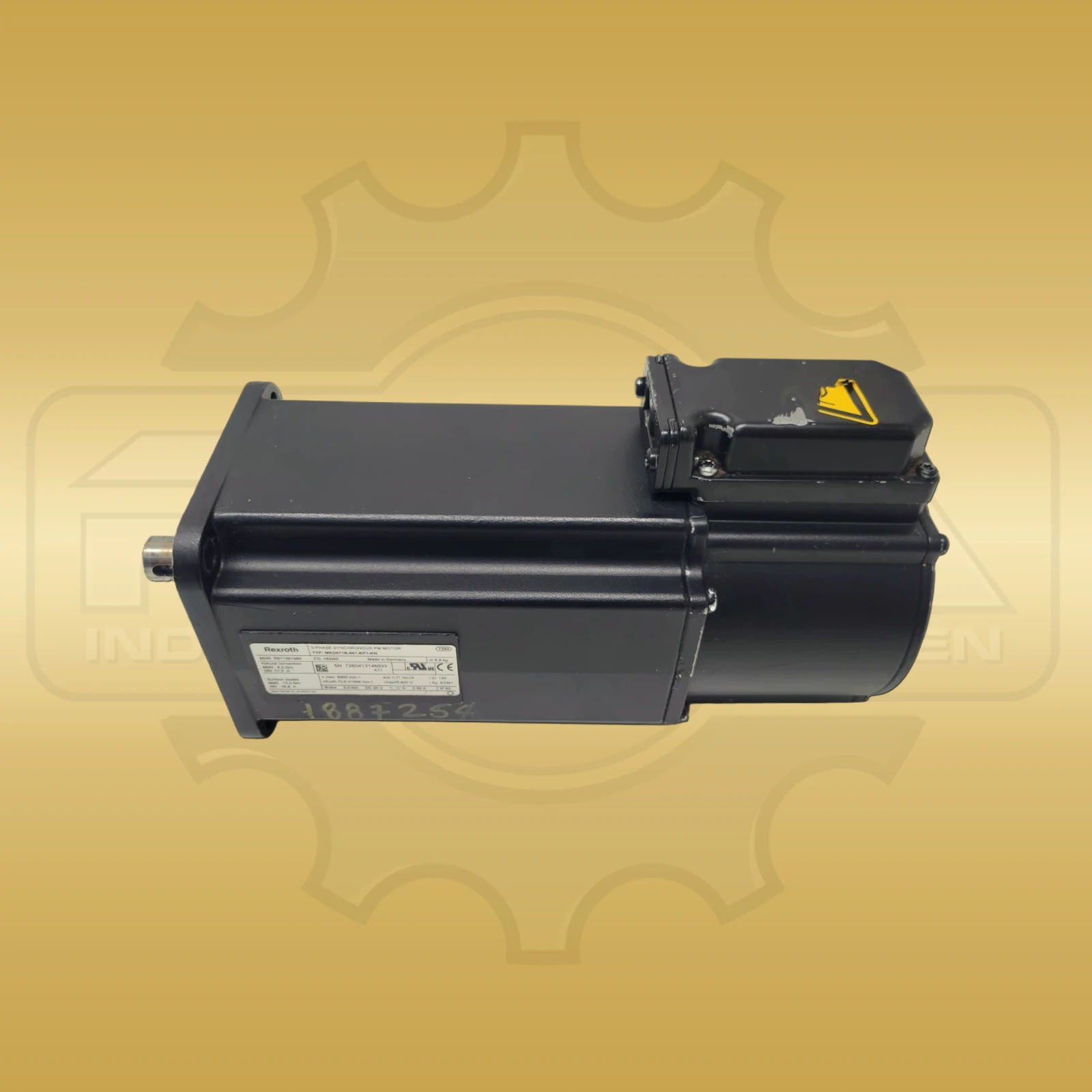

Als permanenterregter Synchron-Servomotor der Baureihe MKD071 übernimmt der Bosch Rexroth MKD071B-061-KP1-KN geregelte Antriebsbewegungen. Die Wicklung 061 stellt bei natürlicher Konvektion 8 Nm Dauerdrehmoment im Stillstand und 11,2 A Dauerstrom bereit; der Spitzenstrom beträgt 50,4 A. Die maximale Drehzahl liegt bei 6.000 min⁻¹. Die Kennung K bezeichnet Resolverfeedback mit integriertem Multiturn-Absolutwertgeber. Die Abtriebswelle ist als Passfederwelle nach DIN 6885-1 mit Wellendichtring ausgeführt. Zur Optionsfolge gehört außerdem eine 24-V-Haltebremse mit 5 Nm Haltemoment. Leistungs- und Geberanschluss werden über den Anschlusskasten geführt, dessen Abgangsrichtung bei der Montage zur Seite A oder B ausgerichtet werden kann. Für die elektrische Auslegung gelten eine Drehmomentkonstante von 0,77 Nm/A, eine Spannungskonstante von 70 V je 1.000 min⁻¹, 1,45 Ohm Wicklungswiderstand und 7,2 mH Wicklungsinduktivität. Der Rotor besitzt vier Polpaare und ein Trägheitsmoment von 8,7 × 10⁻⁴ kgm². Die thermische Zeitkonstante beträgt bei natürlicher Konvektion jeweils 45 Minuten. Der zulässige Umgebungstemperaturbereich reicht von 0 bis 40 °C. Das standardmäßige Motorgehäuse besitzt Schutzart IP65 und Isolationsklasse F. Die mechanische Ausführung umfasst einen Flansch mit 115 mm Kantenmaß, 95 mm Zentrierdurchmesser und eine 19-mm-Welle. Die axiale Baulänge beträgt 264 mm.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Bosch Rexroth |
|---|---|
| Produktreihe | MKD071 |
| Hersteller-/Bestell-/Identnummer | MKD071B-061-KP1-KN |
| Geräteart | Permanenterregter Synchron-Servomotor |
| Wicklungskennzeichen | 061 |
| Kühlart | Natürliche Konvektion |
| Dauerdrehmoment im Stillstand | 8,0 Nm |
| Dauerstrom im Stillstand | 11,2 A |
| Spitzenstrom | 50,4 A |
| Drehmomentkonstante bei 20 °C | 0,77 Nm/A |
| Maximale Drehzahl | 6.000 min⁻¹ |
| Motorgeber | Resolverfeedback mit integriertem Multiturn-Absolutwertgeber |
| Abtriebswelle | Passfederwelle nach DIN 6885-1 mit Wellendichtring |
| Haltebremse | 5,0 Nm; 24 V DC; 0,56 A |
| Schutzart | IP65 |
| Isolationsklasse | F |
| Abmessungen | 264 × 145 × 140 mm (L × B × H, mit Anschlusskasten) |
| Gewicht | ca. 9,4 kg einschließlich Haltebremse |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Bosch Rexroth DDS02.2-W200-BE30-01-FW
4.700,00 €
Beispielbild Bosch Rexroth DKR02.1-W300B-BA03-01-FW
6.200,00 €
Beispielbild Bosch Rexroth DKR02.1-W300B-BE12-01-FW
2.200,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Geber- und Wellenausführung besitzt der MKD071B-061-KP1-KN?
Die Kennung KP bezeichnet Resolverfeedback mit integriertem Multiturn-Absolutwertgeber sowie eine Passfederwelle nach DIN 6885-1 mit Wellendichtring.
Welche Haltebremse ist im MKD071B-061-KP1-KN integriert?
Die Optionsziffer 1 steht für eine Haltebremse mit 5,0 Nm Haltemoment, 24 V DC Nennspannung und 0,56 A Nennstrom.
