Bosch Rexroth HDS02.2-W040N-HA01-01-FW

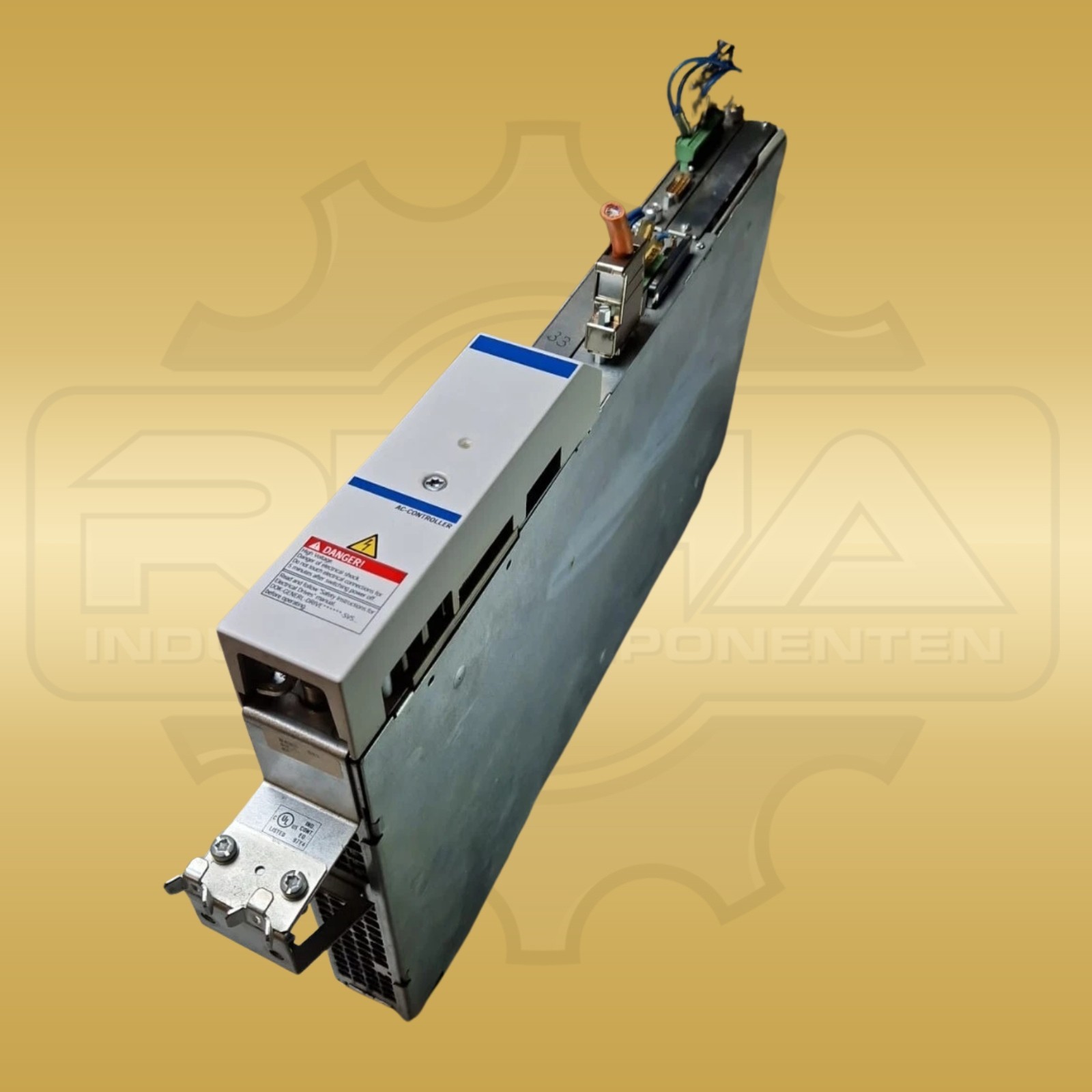

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Der Bosch Rexroth HDS02.2-W040N-HA01-01-FW ist ein digitaler Antriebsregler der DIAX04-HDS-Baureihe in der zweiten Gerätegeneration. Der vollständige Typenschlüssel ordnet das Grundgerät der Baugröße HDS02.2 zu. Die Kennung W040 steht für interne Luftkühlung mit eingebautem Lüfter und 40 A Nennstrom. Der Abschnitt HA01-01 beschreibt die DIAX04-Reglerfamilie, analoge Befehls-Kommunikation sowie die dokumentierte Funktionskennung und Funktionsversion 01. Die Firmware ist im Typenschlüssel mit FW als gesonderter Bestandteil gekennzeichnet. Für den Leistungsteil nennt die Projektdokumentation 40 A Nennstrom und 40 A Spitzenstrom. Der Dauerstrom beträgt 20 A bei 4 kHz Schaltfrequenz beziehungsweise 15 A bei 8 kHz. Als Steuerspannung sind 26 V mit einer Toleranz von ±2 Prozent angegeben. Die maximale Ausgangsspannung beträgt 500 V, der Ausgang ist dreiphasig und die maximale Ausgangsfrequenz liegt bei 1.000 Hz. Der maximale Eingangsstrom ist mit 37 A dokumentiert. Für die Signalverarbeitung des Basisgeräts werden 20 W Leistungsaufnahme genannt; die Verlustleistung bei Dauerstrom beträgt 125 W. Die Schutzart des Reglers ist IP10. Die Nenndaten gelten für Umgebungstemperaturen von +5 bis +45 °C. Die Dokumentation nennt außerdem einen Betrieb bis maximal +55 °C mit reduzierten Daten sowie einen Lager- und Transportbereich von −30 bis +85 °C. Das Gerätegehäuse ist 498 mm hoch, 50 mm breit und 308 mm tief. Das dokumentierte Gewicht beträgt 6,5 kg. Damit liegen für die eindeutige Gerätezuordnung sowohl der vollständige Typenschlüssel als auch die elektrischen, thermischen und mechanischen Eckdaten vor.

Bosch Rexroth HDS02.2-W040N-HA01-01-FW Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Bosch Rexroth
Produktreihe DIAX04 HDS, 2. Generation
Hersteller-/Bestell-/Identnummer HDS02.2-W040N-HA01-01-FW
Geräteart Digitaler Antriebsregler
Kühlung Interne Luftkühlung mit eingebautem Lüfter
Nennstrom 40 A
Spitzenstrom 40 A
Dauerstrom 20 A bei 4 kHz / 15 A bei 8 kHz
Steuerspannung 26 V ±2 %
Leistungsaufnahme Signalverarbeitung 20 W (Basisgerät)
Maximaler Eingangsstrom 37 A
Maximale Ausgangsspannung 500 V
Ausgangsphasen 3
Maximale Ausgangsfrequenz 1.000 Hz
Verlustleistung bei Dauerstrom 125 W
Schutzart IP10
Umgebungstemperatur bei Nenndaten +5 bis +45 °C
Befehls-Kommunikation Analogschnittstelle
Abmessungen 498 × 50 × 308 mm (H × B × T)
Gewicht 6,5 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

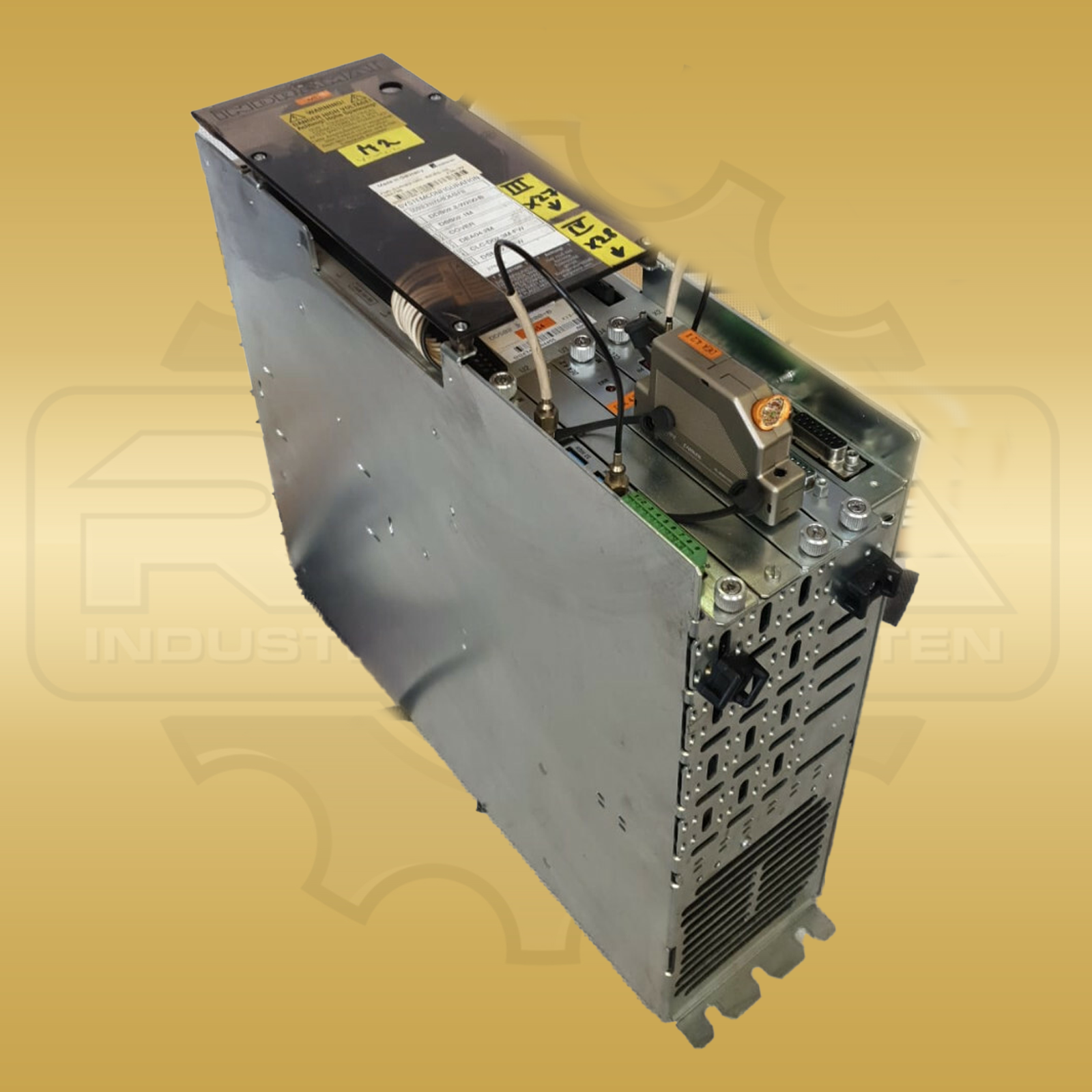

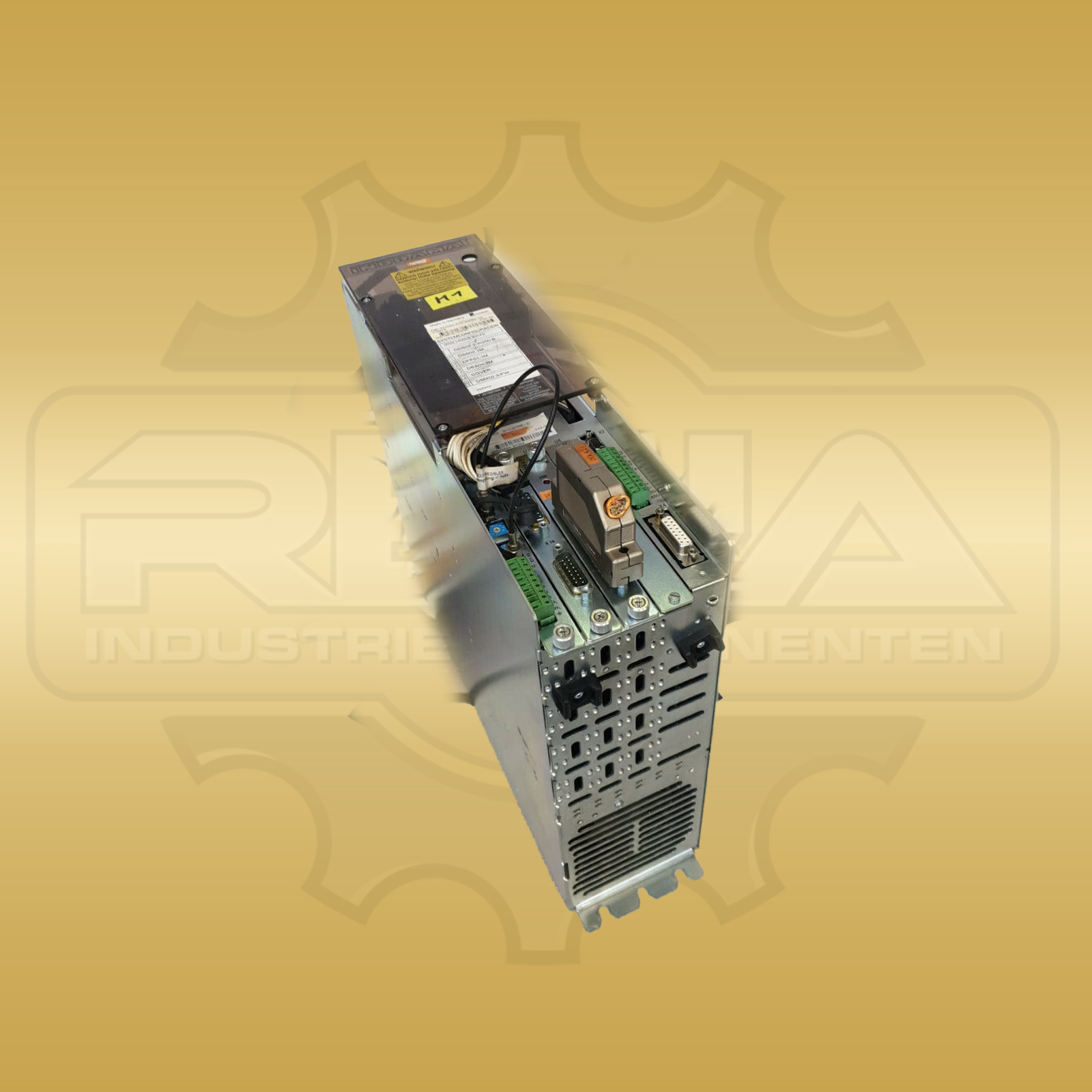

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Stromdaten sind für den Bosch Rexroth HDS02.2-W040N-HA01-01-FW dokumentiert?

Dokumentiert sind 40 A Nenn- und Spitzenstrom sowie 20 A Dauerstrom bei 4 kHz beziehungsweise 15 A bei 8 kHz.

Welche Gehäusemaße hat der HDS02.2-W040N-HA01-01-FW?

Das Gehäuse ist mit 498 × 50 × 308 mm in der Reihenfolge Höhe × Breite × Tiefe dokumentiert.
