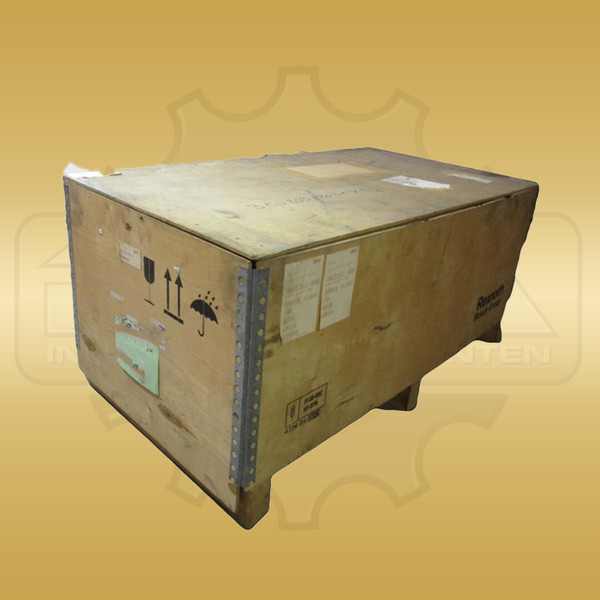

Bosch Rexroth DKR02.1-W200N-BE23-01-FW
7.880,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Der Bosch Rexroth DDS02.2-W200-BE30-01-FW ist das Leistungs- und Regelmodul einer modularen Indramat-DIAX03-Servoachse. Das DDS02.2-W200-Grundgerät wird über einen 300-V-DC-Zwischenkreis versorgt und gehört zur 200-A-Stromklasse. Im Projektierungshandbuch sind 200 A maximaler Spitzenstrom bei 65 A Dauerstrom sowie ein Betriebspunkt mit 90 A Spitzen- und 90 A maximalem Dauerstrom angegeben. Die Baugröße eignet sich damit für leistungsintensive Achsen, sofern Motor, Versorgung und Lastzyklus innerhalb der dokumentierten DDS-Auslegung liegen. Das W im Typcode steht für Luftkühlung innerhalb des Schaltschranks. Im Gegensatz zu Ausführungen mit rückwärtigem Kühlkörper verbleibt die gesamte Verlustwärme im Innenraum. Für bestehende Anlagen sind deshalb freie Luftwege und die vorhandene Schrankklimatisierung unmittelbar relevant. Das etwa 7,5 kg schwere IP20-Gerät benötigt rund 105 × 390 × 325 mm Einbauraum. Der Nennbetrieb ist für 0 bis 45 °C sowie Aufstellhöhen bis 1.000 m spezifiziert; bis 55 °C ist ein Betrieb nur mit Leistungsreduzierung vorgesehen. Die interne Elektronik nimmt 500 mA aus der +24-V-Schiene und jeweils 150 mA aus den ±15-V-Schienen auf. Die B/E-Ausführung verbindet digitales Servo- und Resolver-Feedback mit einer SERCOS-Kommandoschnittstelle. BE30-01 identifiziert die konkrete Funktionsvariante, während FW auf die separat zugeordnete Firmware verweist. Diese Kennungen sind kein nebensächlicher Namenszusatz: Sie bestimmen, ob Regler, Optionsmodule und vorhandene Achsprojektierung zusammenpassen. Ein direkter Austausch setzt daher denselben vollständigen Typcode, die passende Modulbestückung, Rückführung, Motorzuordnung, Kommunikationskonfiguration und Firmware voraus. Andere DDS02.2-W200-Varianten sind trotz identischer Baugröße nicht automatisch funktionsgleich.
Spezifikationen
| Hersteller | Bosch Rexroth |
|---|---|
| Produktreihe | DIAX03 DDS02.2 |
| Hersteller-/Bestell-/Identnummer | DDS02.2-W200-BE30-01-FW |
| Gerätetyp | Digitaler modularer Antriebsregler |
| Stromklasse | 200 A |
| Zwischenkreisspannung | DC 300 V, ±15 % |
| Maximaler Spitzenstrom / Dauerstrom | 200 A / 65 A |
| Spitzenstrom / maximaler Dauerstrom | 90 A / 90 A |
| +24-V-Stromaufnahme | 500 mA |
| +15-V-Stromaufnahme | 150 mA |
| −15-V-Stromaufnahme | 150 mA |
| Kühlung | Luftkühlung innerhalb des Schaltschranks (W-Ausführung) |
| Motorfeedback | Digitales Servo-Feedback und Resolver-Feedback |
| Kommunikation | SERCOS |
| Schutzart | IP20 |
| Umgebungstemperatur | 0 bis 45 °C ohne Leistungsreduzierung; maximal 55 °C mit Derating |
| Lagertemperatur | −30 bis +85 °C |
| Aufstellhöhe | bis 1.000 m ohne Leistungsreduzierung |
| Abmessungen | ca. 105 × 390 × 325 mm (B × H × T) |
| Gewicht | ca. 7,5 kg |
Ähnliche Artikel
Zum Shop

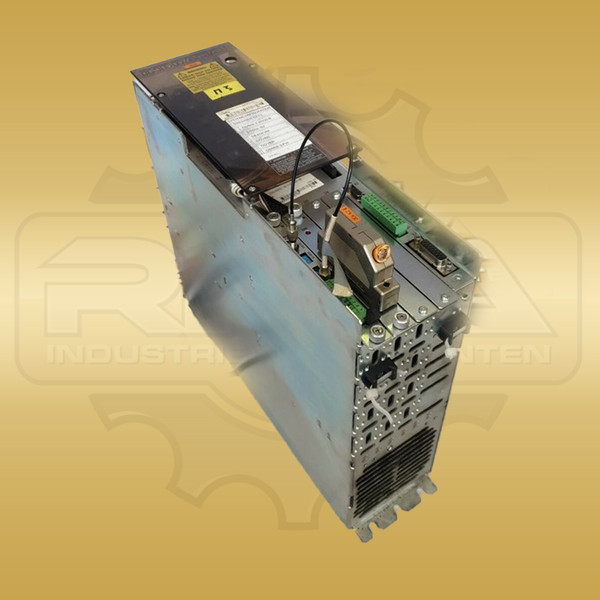

Bosch Rexroth DDS02.2-W200-BE23-01-FW
4.610,00 €

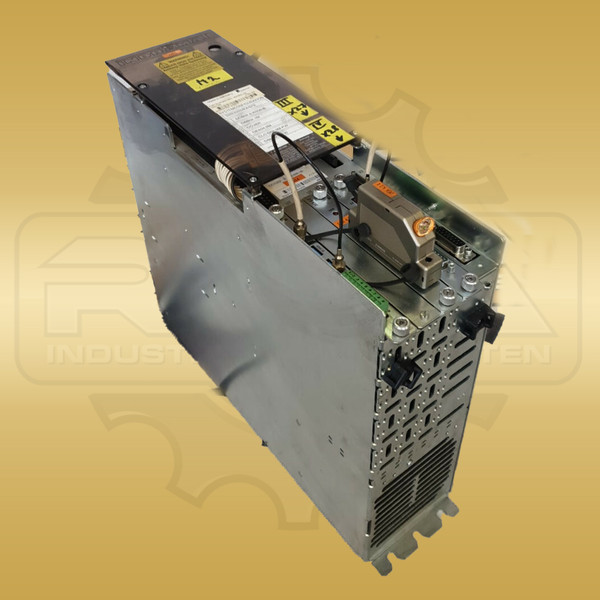

Bosch Rexroth DDS02.2-W200-BE24-02-FW
4.610,00 €

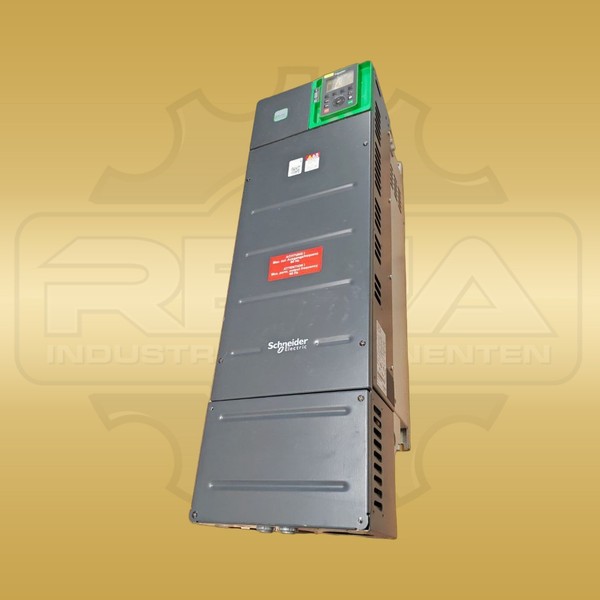

Schneider Electric ATV930D75N4C
