Bosch Rexroth D6X/OFEG24N9K4

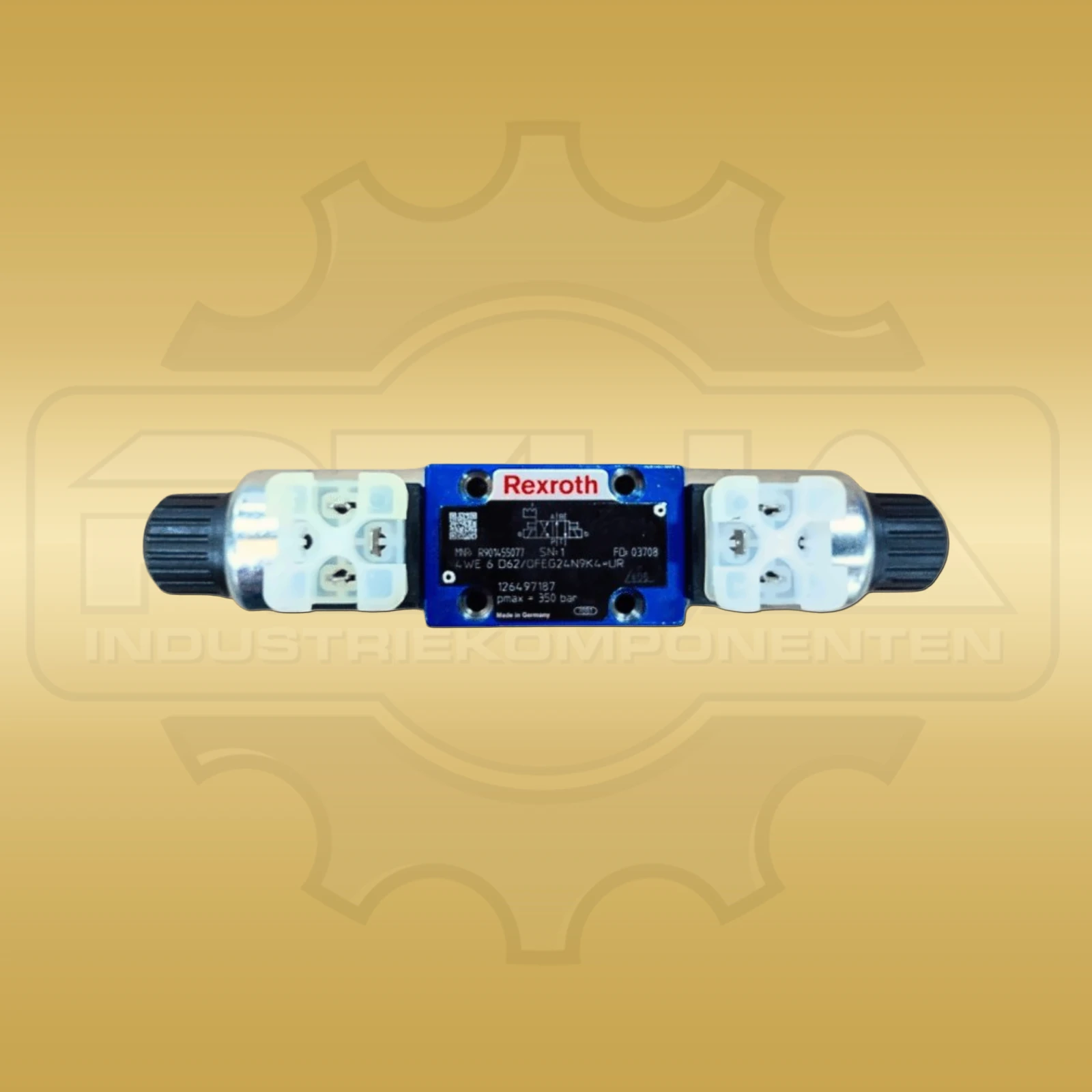

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Zwei Schaltstellungen ohne definierte Feder-Rückstellung prägen Bosch Rexroth D6X/OFEG24N9K4 als D/OF-Ausführung der Wegeventilreihe 4WE6. Die beiden nassgelagerten Hochleistungsmagnete bewegen den Steuerschieber; eine Rastung hält ihn mechanisch in der jeweils gewählten Position. Das direkt betätigte 4/2-Wege-Schieberventil gehört zur Nenngröße 6 und zur Komponentenserie 6X. Sein Anschlussbild entspricht ISO 4401-03-02-0-05 sowie NFPA D03. Die Montage erfolgt auf einer Anschlussplatte. Als elektrische Versorgung sind 24 V Gleichspannung festgelegt. Der Einzelanschluss nutzt einen dreipoligen Stecker mit zwei Kontakten und Schutzleiter nach EN 175301-803; N9 bezeichnet die verdeckte Hilfsbetätigung. Für die hydraulische Seite sind maximal 350 bar Betriebsdruck und bei Gleichspannung bis zu 80 l/min Volumenstrom ausgewiesen. Vier Arbeitsanschlüsse und zwei Schaltstellungen bilden die konkrete Ventilkonfiguration. NBR-Dichtungen begleiten die Werkstoffausführung für die aufgeführten Hydraulikflüssigkeiten HL, HLP, HLPD, HVLP, HVLPD und HFC. Die Materialnummer R900567512 ordnet den vollständigen Bosch-Rexroth-Typcode 4WE6D6X/OFEG24N9K4 eindeutig zu. Mit den Bezugsmaßen A × B × C von 205,4 × 145,7 × 85,5 mm und einem Gewicht von 1,98 kg sind auch die räumlichen Kenndaten der Variante festgelegt. Die Bauform umfasst zwei getrennte Magnetanschlüsse am Ventilkörper. Vorhandene Platte, Stecker und Leitungsführung bleiben separat anhand der Normanschlüsse und des vollständigen Typcodes abzugleichen.

Bosch Rexroth D6X/OFEG24N9K4 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Bosch Rexroth
Produktreihe 4WE6
Hersteller-/Bestell-/Identnummer D6X/OFEG24N9K4
Materialnummer R900567512
Gerätetyp Direkt betätigtes Wege-Schieberventil
Ventilfunktion 4/2-Wegeventil
Schaltsymbol D/OF
Komponentenserie 6X
Nenngröße 6 / CETOP D03
Betätigung Zwei nassgelagerte Hochleistungsmagnete
Rückstellung Ohne Federrückstellung, mit Rastung
Versorgungsspannung 24 V DC
Elektrischer Anschluss 3-polig (2 + PE) nach EN 175301-803
Maximaler Betriebsdruck 350 bar
Maximaler Volumenstrom 80 l/min bei Gleichspannung
Anschlussbild ISO 4401-03-02-0-05 / NFPA D03
Dichtungsmaterial NBR
Hydraulikflüssigkeiten HL, HLP, HLPD, HVLP, HVLPD, HFC
Abmessungen 205,4 × 145,7 × 85,5 mm (A × B × C)
Gewicht 1,98 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Schaltfunktion besitzt Bosch Rexroth D6X/OFEG24N9K4?

Die D/OF-Ausführung ist ein direkt betätigtes 4/2-Wege-Schieberventil mit zwei Magneten, zwei Schaltstellungen und mechanischer Rastung ohne Federrückstellung.

Welche Anschlussdaten gelten für D6X/OFEG24N9K4?

Das Ventil hat Nenngröße 6 mit Anschlussbild ISO 4401-03-02-0-05 beziehungsweise NFPA D03 und einen dreipoligen Elektroanschluss nach EN 175301-803 für 24 V DC.
