Produktbeschreibung
Für die Nenngröße NG32 verbindet Bosch Rexroth 32CA-10/320LZ4M eine vorgesteuerte 2/2-Wege-Drosselstufe mit induktiver Erfassung der Kolbenposition. Das Cartridge-Ventil gehört zur Baureihe FESX, trägt die Materialnummer 0 811 402 614 und wird über eine externe Ventilverstärkerkarte angesteuert. Die Hauptstufe arbeitet mit geschlossener Positionsregelung; als elektrische Anschlüsse sind ein Gerätestecker nach DIN 43650/ISO 4400 für den Magneten und ein vierpoliger Spezialstecker für den Wegaufnehmer vorgesehen. Der Typcode ordnet die Anschlussart C, die Vorzugsrichtung A nach B, die konkrete Bauserie 10, eine lineare Durchflusskennlinie, den Anschluss Z4 und NBR-Dichtungen zu. Für NG32 beträgt der Nenndurchfluss 320 l/min bei 5 bar Druckdifferenz je Steuerkante, während der maximale Durchfluss mit 1000 l/min angegeben ist. In den Anschlüssen A, B und X gelten bis zu 315 bar, im Rücklaufanschluss Y bis zu 100 bar. Das Steueröl wird extern über X und Y geführt. Der Mindest-Versorgungsdruck beträgt 12 bar bei Durchflussrichtung A nach B und 20 bar bei B nach A. Als Druckflüssigkeit sind Hydrauliköle nach DIN 51524 bis 535 genannt; die Ausführung M verwendet NBR-Dichtungen für Mineralöle der Klassen HL und HLP. Die Maßzeichnung weist für den Ventilblock 114 × 102 mm, 139 mm Bauhöhe oberhalb der Einbauebene und 85 mm Einstecktiefe aus. Das variantenspezifische Gewicht beträgt 5,1 kg.

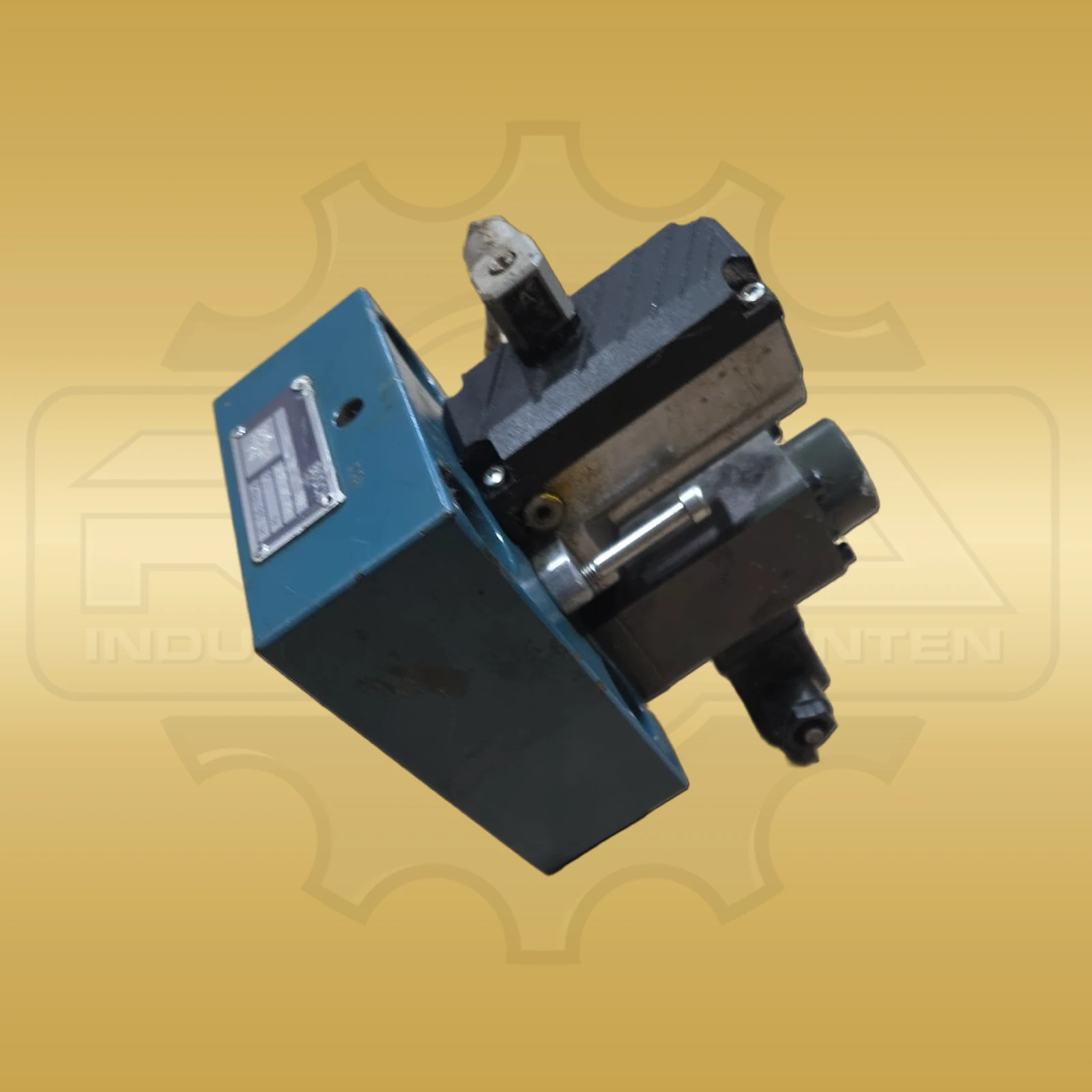

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Bosch Rexroth |
|---|---|
| Produktreihe | FESX |
| Hersteller-/Bestell-/Identnummer | 32CA-10/320LZ4M |
| Materialnummer | 0 811 402 614 |
| Geräteart | vorgesteuertes 2/2-Wege-Proportional-Drosselventil |
| Nenngröße | NG32 |
| Bauserie | 10 |
| Anschlussart | Cartridge-Einbau nach DIN 24342 und ISO/DIS 7368 |
| Durchflussrichtung | A nach B oder B nach A |
| Nenndurchfluss | 320 l/min bei Δp = 5 bar je Steuerkante |
| Maximaler Durchfluss | 1000 l/min |
| Maximaler Arbeitsdruck A/B/X | 315 bar |
| Maximaler Arbeitsdruck Y | 100 bar |
| Mindest-Versorgungsdruck | 12 bar A nach B; 20 bar B nach A |
| Durchflusskennlinie | linear |
| Steuerölführung | extern über X und Y |
| Dichtungswerkstoff | NBR für Mineralöle HL und HLP nach DIN 51524 |
| Magnetanschluss | DIN 43650/ISO 4400, M16 × 1,5 (2P+PE) |
| Abmessungen | Ventilblock 114 × 102 mm; Bauhöhe 139 mm; Einstecktiefe 85 mm |
| Gewicht | 5,1 kg |
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welcher Nenndurchfluss gilt für Bosch Rexroth 32CA-10/320LZ4M?
Für die NG32-Ausführung sind 320 l/min Nenndurchfluss bei 5 bar Druckdifferenz je Steuerkante angegeben. Der maximale Durchfluss beträgt 1000 l/min.
Welche Einbaudaten gehören zur NG32-Ausführung?
Das Ventil besitzt eine Cartridge-Anschlussart nach DIN 24342 und ISO/DIS 7368. Die Maßzeichnung nennt einen Ventilblock von 114 × 102 mm, 139 mm Bauhöhe oberhalb der Einbauebene und 85 mm Einstecktiefe.
