Produktbeschreibung

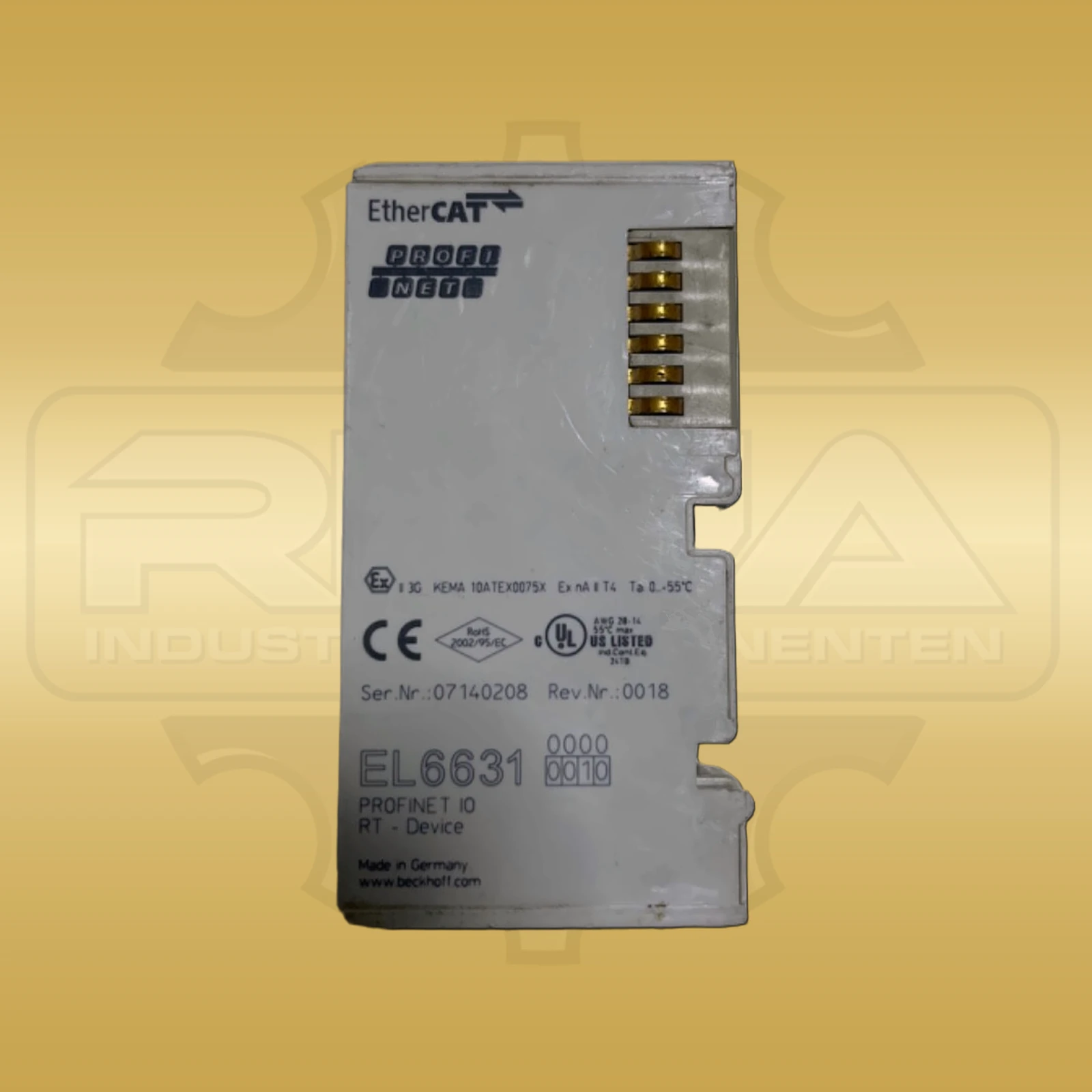

Zwei nach außen geführte RJ45-Ports gehören zur Beckhoff Automation EL6631-0010, die Daten zwischen einem EtherCAT-Klemmenstrang und einem PROFINET RT Device abbildet. Die Topologie ist variabel, während die Ethernet-Verbindung mit 100 Mbit/s und automatischer Aushandlung betrieben wird. Für Twisted-Pair-Leitungen sind bis zu 100 m zwischen zwei Teilnehmern angegeben. Die PROFINET-Ausführung entspricht RT Class 1 und Conformance Class B. Im Prozessabbild stehen jeweils 1 kByte für Eingangs- und Ausgangsdaten bereit; die Zykluszeit beginnt bei 1 ms. Bis zu 238 Submodule lassen sich pro PROFINET Device abbilden. Die Klemme wird über den E-Bus versorgt und nimmt daraus typischerweise 400 mA auf. Zwischen E-Bus und Ethernet besteht eine Potenzialtrennung von 500 Veff. Status-LEDs zeigen Diagnosezustände an, die Parametrierung erfolgt über den TwinCAT System Manager. In waagerechter Einbaulage reicht der spezifizierte Betriebstemperaturbereich von 0 °C bis +55 °C; für andere Einbaulagen gilt 0 °C bis +45 °C. Das Gehäuse besitzt die Schutzart IP20 und wird auf einer 35-mm-Tragschiene montiert. Die Abmessungen betragen etwa 26 × 100 × 52 mm; im angereihten Zustand beträgt die Breite 23 mm. Mit ungefähr 75 g bleibt die PROFINET-Device-Klemme innerhalb des kompakten EtherCAT-Klemmenformats.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Beckhoff Automation |
|---|---|
| Produktreihe | EtherCAT-Klemmen |
| Hersteller-/Bestell-/Identnummer | EL6631-0010 |
| Gerätetyp | PROFINET RT Device-Klemme |
| Bus-System | PROFINET RT Device |
| Ethernet-Ports | 2 |
| Ethernet-Schnittstelle | 100BASE-TX mit 2 × RJ45 |
| Leitungslänge | Bis 100 m Twisted Pair |
| Übertragungsrate | 100 Mbit/s, IEEE 802.3u Auto-Negotiation |
| PROFINET-Klasse | RT Class 1, Conformance Class B |
| Prozessabbild | 1 kByte Eingangs- und 1 kByte Ausgangsdaten |
| Zykluszeit | ≥ 1 ms |
| Spannungsversorgung | Über E-Bus |
| E-Bus-Stromaufnahme | Typ. 400 mA |
| Potenzialtrennung | 500 Veff zwischen E-Bus und Ethernet |
| Konfiguration | TwinCAT System Manager |
| Betriebstemperatur | 0 °C bis +55 °C waagerecht; 0 °C bis +45 °C sonstige Einbaulagen |
| Schutzart | IP20 |
| Abmessungen | ca. 26 × 100 × 52 mm (B × H × T), angereiht 23 mm breit |
| Gewicht | ca. 75 g |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Beckhoff Automation EL1918
840,00 €
Beispielbild Beckhoff Automation EL6021
Preis auf Anfrage

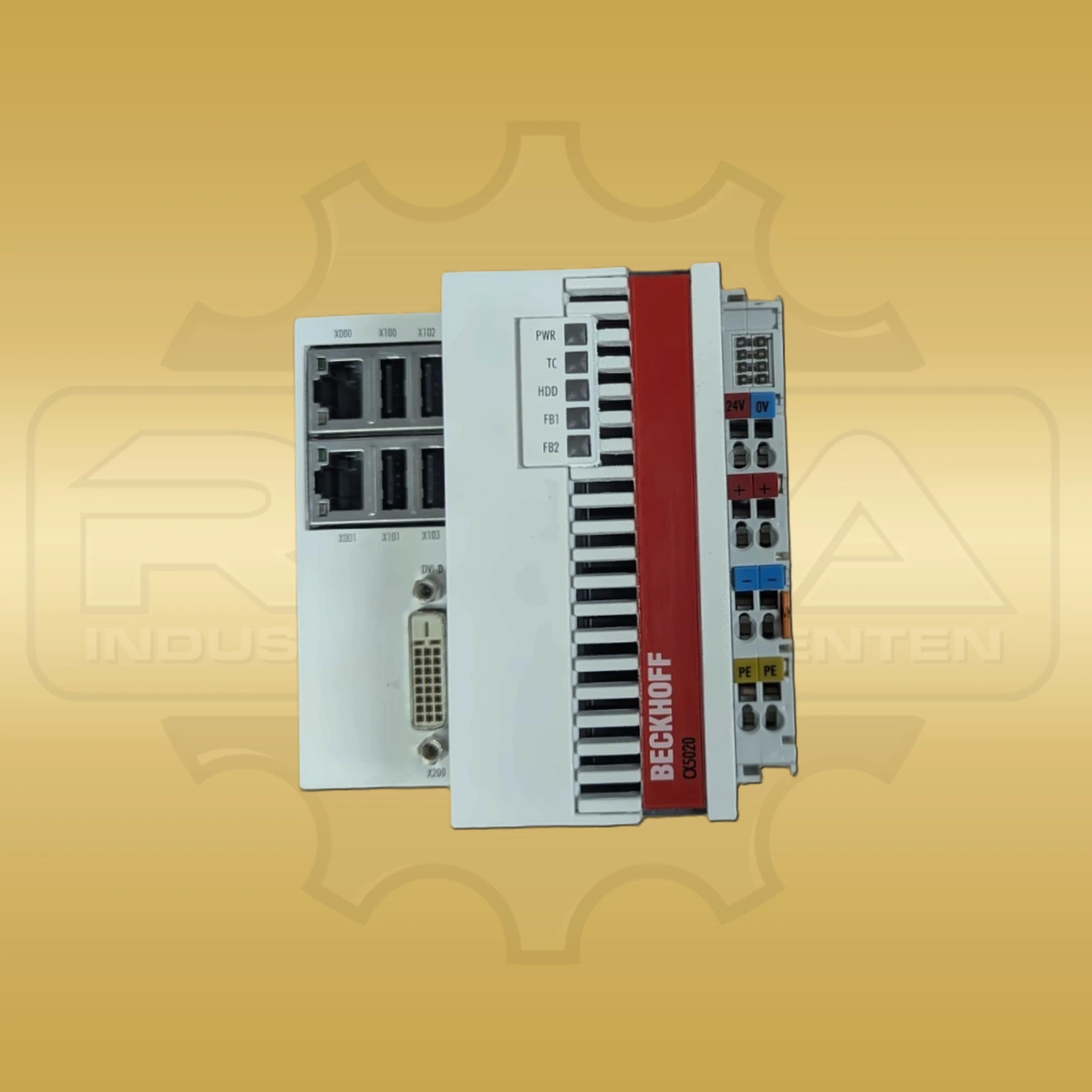

Beispielbild Beckhoff Automation CX5020-0111
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche PROFINET-Rolle besitzt die Beckhoff Automation EL6631-0010?
Die EL6631-0010 arbeitet als PROFINET RT Device der Class 1 und Conformance Class B.
Wie groß ist das Prozessabbild der Beckhoff Automation EL6631-0010?
Für die Prozessdaten stehen 1 kByte Eingangsdaten und 1 kByte Ausgangsdaten zur Verfügung.
