Advant Controller 31 Digitales Ein-/Ausgangsmodul 07 DC 91

ABB GJR5251400R3202

490,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Lieferbar · Versand in ca. 3–6 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

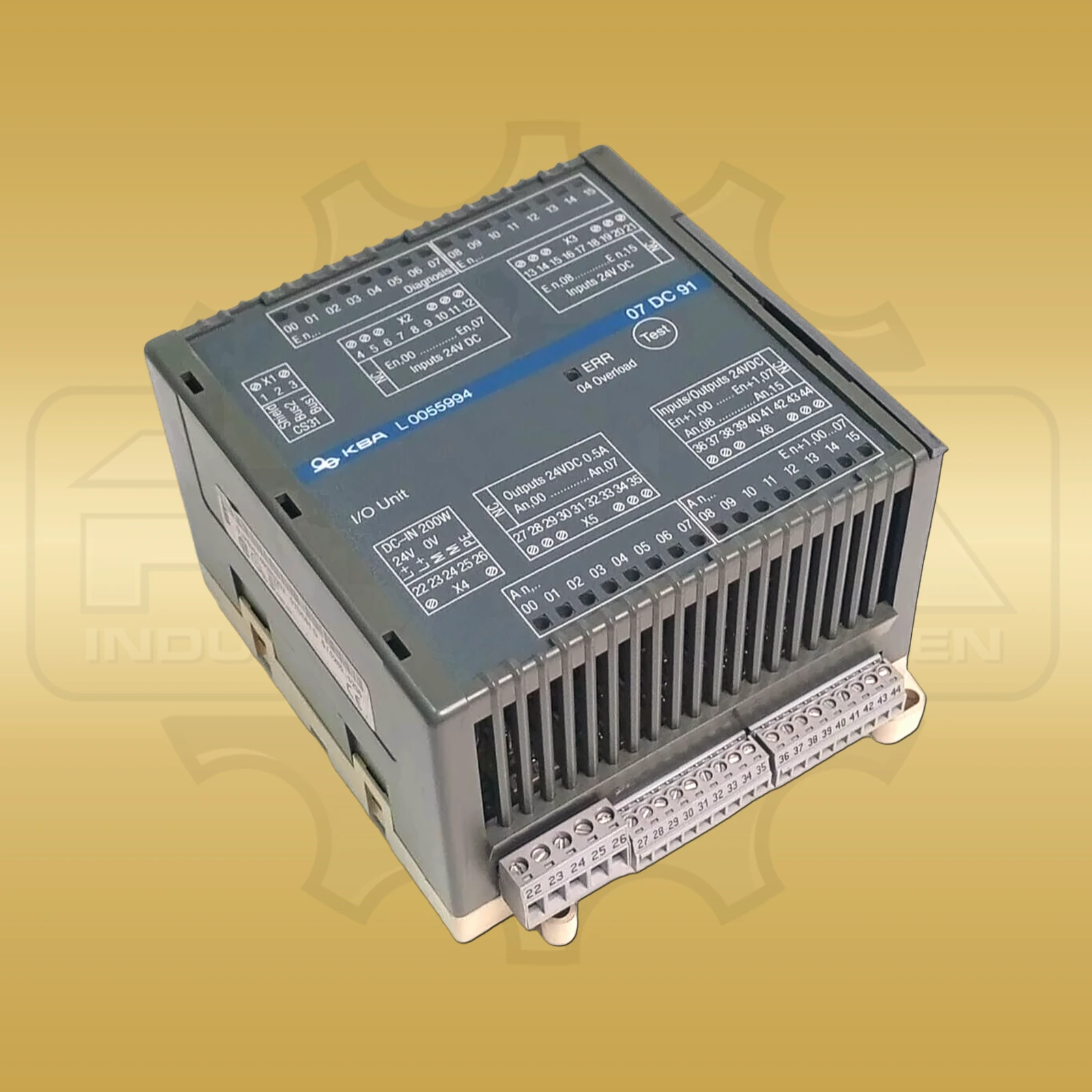

Das ABB GJR5251400R3202 ist eine Ausführung des digitalen Ein-/Ausgangsmoduls 07 DC 91 für das Automatisierungssystem Advant Controller 31. ABB beschreibt den 07 DC 91 als dezentrale Baugruppe am CS31-Systembus. Das Modul umfasst 16 digitale Eingänge für 24-V-DC-Signale, aufgeteilt in zwei Gruppen zu je acht Kanälen. Ergänzt werden acht digitale Transistorausgänge mit 24 V DC und einer Nennbelastbarkeit von 0,5 A je Kanal. Weitere acht Kanäle lassen sich als Eingang, Ausgang oder rücklesbarer Ausgang adressieren. Damit stehen insgesamt 32 digitale Kanäle in einer kompakten I/O-Einheit zur Verfügung.

Die CS31-Busschnittstelle folgt dem Standard EIA RS-485 und ist gegenüber Versorgung sowie Ein- und Ausgängen galvanisch getrennt. Für die Baugruppe sind 24 V DC Nennversorgung, maximal 0,15 A Eigenstromaufnahme ohne Last sowie 5 W Verlustleistung ohne Ausgangslast dokumentiert. Unter Ausgangslast nennt ABB maximal 10 W Verlustleistung. Der typische Eingangssignalverzug beträgt 7 ms. Insgesamt 33 LEDs zeigen Kanalzustände sowie Betriebs- und Fehlerdiagnosen an. Die zulässige Betriebstemperatur reicht von 0 bis 55 °C. Das Gehäuse wird auf einer 35-mm-DIN-Schiene oder mit vier M4-Schrauben montiert und verwendet abnehmbare Schraubklemmen.

Für Energieeinspeisung und CS31-Bus sind Leiterquerschnitte bis 2,5 mm², für Signalklemmen bis 1,5 mm² dokumentiert. Die Adressierung erfolgt über einen Codierschalter unter der seitlichen Abdeckung. Die Außenmaße der 07-DC-91-Bauform betragen 120 x 140 x 85 mm. GJR5251400R3202 kennzeichnet die konkrete ABB- beziehungsweise KBA-Ausführung dieser I/O-Einheit; Funktion, Kanalstruktur und mechanische Bauform gehören zur dokumentierten 07-DC-91-Gerätefamilie.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller ABB
Produktreihe Advant Controller 31
Hersteller-/Bestell-/Identnummer GJR5251400R3202
Geräteart Digitales Ein-/Ausgangsmodul 07 DC 91

Leistungsdaten

Nennversorgung 24 V DC
Eigenstromaufnahme max. 0,15 A ohne Last
Verlustleistung max. 5 W ohne Last; max. 10 W unter Last

Schnittstellen

Digitale Eingänge 16 Kanäle, 24 V DC, 2 Gruppen zu je 8 Kanälen
Digitale Ausgänge 8 Transistorausgänge, 24 V DC, 0,5 A je Kanal
Konfigurierbare Kanäle 8 Ein-/Ausgänge
Eingangsverzögerung typisch 7 ms

Einbau und Umgebung

Betriebstemperatur 0 bis 55 °C
Montage 35-mm-DIN-Schiene oder 4 x M4-Schrauben

Maße und Gewicht

Abmessungen 120 x 140 x 85 mm
Gewicht ca. 450 g

Weitere Angaben

Systembus CS31, EIA RS-485
Diagnoseanzeigen 33 LEDs
Galvanische Trennung CS31-Bus gegen Versorgung sowie Ein- und Ausgänge
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu GJR5251400R3202

Kontakt aufnehmen
Wie viele digitale Kanäle besitzt das ABB GJR5251400R3202?

Der 07 DC 91 umfasst 16 digitale Eingänge, acht Transistorausgänge und acht konfigurierbare Ein-/Ausgänge. Damit sind insgesamt 32 digitale Kanäle dokumentiert.

Welche Busschnittstelle verwendet das ABB 07 DC 91?

Das Modul arbeitet als dezentrale I/O-Einheit am CS31-Systembus. Die Busschnittstelle entspricht EIA RS-485 und ist galvanisch von Versorgung sowie Ein- und Ausgängen getrennt.
