ABB AO930N
540,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung

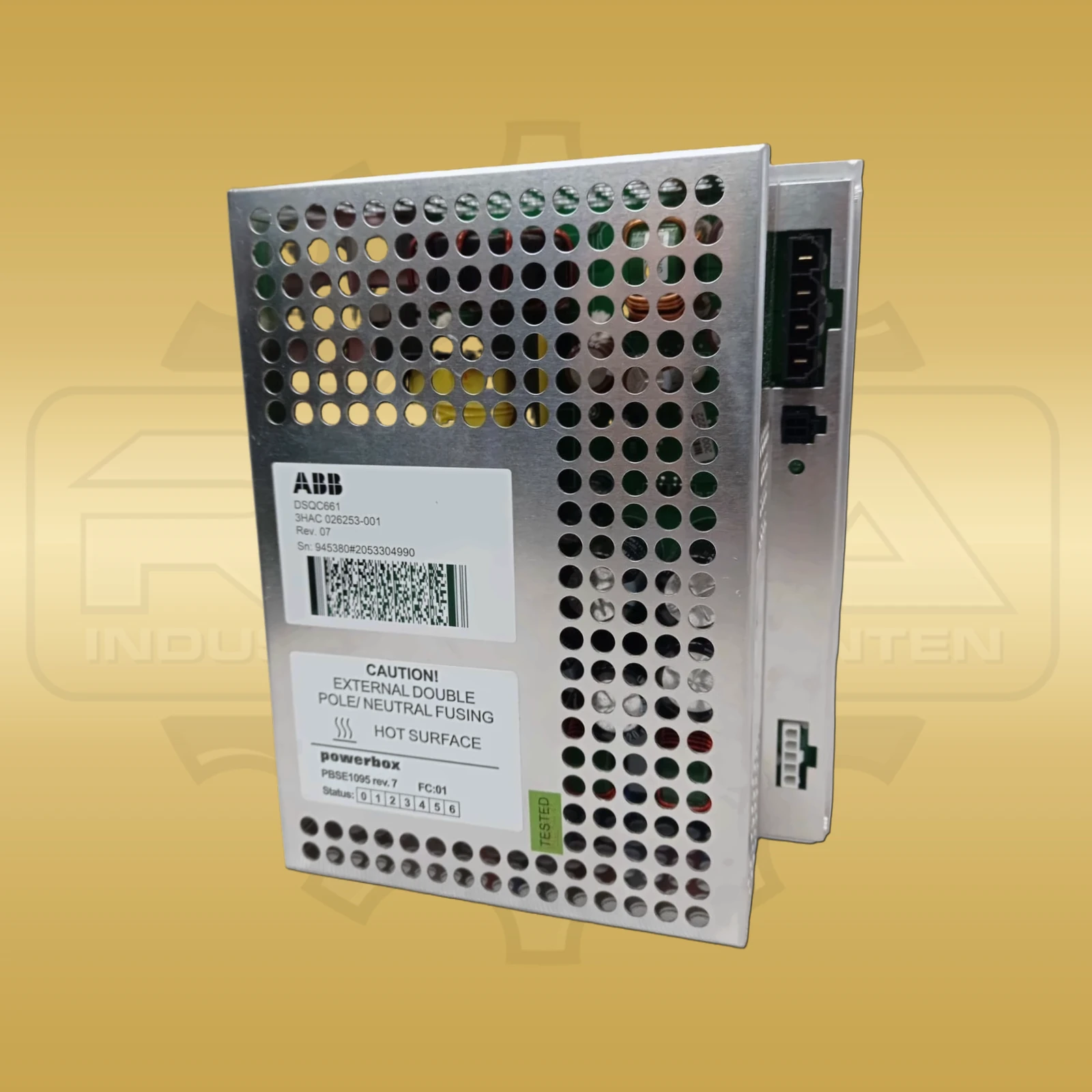

Das ABB DSQC661 ist die zentrale Versorgungseinheit innerhalb ausgewählter IRC5-Robotersteuerungen. Für Instandhaltung und Ersatzteilbeschaffung zählt deshalb nicht nur die Bezeichnung DSQC 661, sondern vor allem die eindeutige ABB-Bestellnummer 3HAC026253-001. Das Netzteil speist die nachgeschaltete DSQC662-Einheit und stellt die für die Controller-Baugruppen benötigte Gleichspannung bereit. Laut ABB-Fehlersuchhandbuch arbeitet der Ausgang im Bereich von mehr als 24 bis weniger als 27 V DC. Am Eingang wird für die Prüfung ein Wechselspannungsbereich von mehr als 172 bis weniger als 276 V angegeben. Damit die Versorgung korrekt anläuft und 24 V liefert, muss am Ausgang eine Mindestlast von 0,5 bis 1 A anliegen. Nach dem Einschalten benötigt das Steuerungssystem etwa 30 Sekunden, bis der Laufzeitmodus erreicht ist. Die DCOK-LED erlaubt eine schnelle Zustandskontrolle: Dauerhaftes Grün kennzeichnet den ordnungsgemäßen Betrieb, pulsierendes Grün weist unter anderem auf fehlende Last oder einen möglichen Kurzschluss am Ausgang hin. Für den mechanischen Abgleich sind die dokumentierten Abmessungen von 235 mm Länge, 178 mm Breite und 104 mm Höhe sowie das Nettogewicht von 2,46 kg relevant. Das Modul ist damit gezielt für bestehende IRC5-Steuerschränke vorgesehen und sollte nicht allein anhand ähnlicher Gehäuseformen ersetzt werden. Vor dem Austausch sollten Bestellnummer, DSQC-Bezeichnung, Anschluss zur DSQC662, Eingangsspannung, Ausgangslast und Einbauraum mit der vorhandenen Steuerung abgeglichen werden. So lässt sich vermeiden, dass ein optisch ähnliches ABB-Netzteil mit abweichender Controller-Zuordnung oder elektrischer Ausführung eingesetzt wird. Das DSQC661 eignet sich insbesondere für Wartung, Reparatur und Ersatzteilhaltung bestehender ABB-Roboteranlagen, bei denen die vorhandene IRC5-Architektur unverändert weiterbetrieben werden soll.
Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | ABB DSQC / IRC5 |
| Hersteller-/Bestell-/Identnummer | DSQC661 |
| ABB-Bestellnummer | 3HAC026253-001 |
| Typbezeichnung | DSQC 661 |
| Geräteart | Netzteilmodul für Robotersteuerung |
| Controller-Plattform | ABB IRC5 |
| Nachgeschaltete Einheit | ABB DSQC 662 |
| Ausgangsart | Gleichspannung |
| Ausgangsspannungsbereich | > 24 V bis < 27 V DC |
| Eingangsspannungsbereich | > 172 V bis < 276 V AC |
| Ausgangs-Mindeststrom | 0,5–1 A Mindestlast am DC-Ausgang |
| Diagnoseanzeige | DCOK-LED |
| Versorgungs-Anlaufzeit | ca. 30 s bis zum Laufzeitmodus |
| Abmessung Länge | 235 mm |
| Abmessung Breite | 178 mm |
| Abmessung Höhe | 104 mm |
| Nettogewicht | 2,46 kg |
| Bruttogewicht | 2,46 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Schnellere Lieferung
Maschinenstillstand und Sie benötigen eine besonders schnelle Lieferung? Zögern Sie nicht, uns das direkt mitzuteilen. Wir setzen alles daran, Ihnen ein Angebot mit der schnellstmöglichen Lieferung zu unterbreiten und somit eine Lösung zu finden, die Ihrem Zeitplan entspricht.
Unsere oberste Priorität ist es, Ihre Produktionsprozesse am Laufen zu halten. Vertrauen Sie auf unsere Kompetenz und unseren flexiblen Service, um Maschinenstillstände effektiv zu minimieren.
Jetzt Kontakt aufnehmen!Produktsicherheit
Hersteller/EU Verantwortliche Person
Wofür wird das ABB DSQC661 eingesetzt?
Das DSQC661 dient als Netzteilmodul in ABB-IRC5-Robotersteuerungen und versorgt dort die nachgeschaltete DSQC662-Einheit.
Welche Angaben sind vor dem Austausch zu prüfen?
Vergleichen Sie die ABB-Bestellnummer 3HAC026253-001, die DSQC-661-Bezeichnung, die IRC5-Systemzuordnung, Eingangsspannung, Ausgangslast und den verfügbaren Einbauraum.
